水平エレメント BHAG
- 通常単価(税別)
- 58,140円～79,560円
- 税込単価
- 63,954円～87,516円
水平方向の振動減衰に最適な水平エレメント。【特長】・スチールアングル：SS40...
詳細情報を確認する
未確定：候補が2型番あります。
商品情報
製品仕様
水平エレメント（BHAG）の外観
水平エレメント（BHAG）の寸法図
（単位：mm）
| 型番 | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| BHAG16 | 140 | 125 | 45 | 60～115 | 50 | 65 | 35 | 55 | 17.5 |
| BHAG20 | 160 | 180 | 60 | 60～140 | 50 | 70 | 35 | 55 | 22 |
| 型番 | J | K | L | M | N | O | 許容荷重 kN | 質量 kg |
|---|---|---|---|---|---|---|---|---|
| BHAG16 | M16 | M16×150L | 15 | 24 | 62 | M16 | 15.0 | 6.5 |
| BHAG20 | M20 | M20×150L | 15 | 30 | 77 | M20 | 25.0 | 10 |
製品構成
BHAG16
- スチールアングル
- レべリングエレメント（BNV115P5タイプ）
- M16×150ネジ3個
- M16プラグ
BHAG20
- スチールアングル
- レべリングエレメント（BNV115P5タイプ）
- M20×150ネジ3個
- M20プラグ
- ※ 付属のネジ、プラグは、アンカー用です。
- ※ 防振プレートは、B5が用いられています。
プレート別特性データ
プレート別特性データ表（鉛直）
プレート別特性データ表（水平）
詳細情報
基本情報
水平方向の振動減衰に最適な水平エレメント。
【特長】
・スチールアングル：SS400・塗装。
・ボルト・ナット：SS400・亜鉛めっき。
・防振プレート：NBR。
【用途】
・水平方向の振動減衰用。
・大きな振動時のストッパーとしても使用可能。

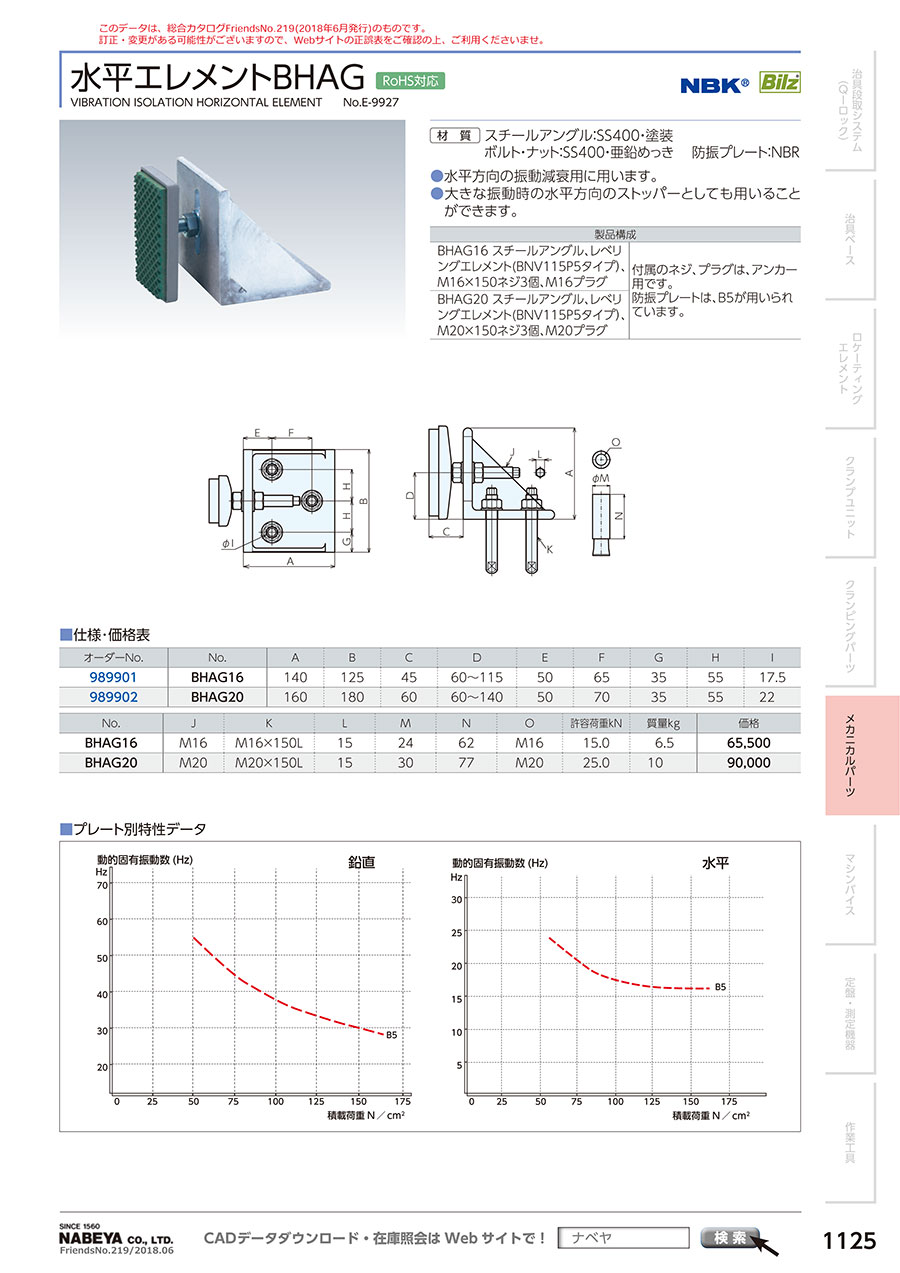

カタログ
