レベルジャッキ
- 通常単価(税別)
- 5,889円～11,050円
- 税込単価
- 6,478円～12,155円
さまざまな用途で使用可能なレベルジャッキ。 【特長】・点で受ける仕様のため、受...
詳細情報を確認する未確定：候補が2型番あります。
商品情報

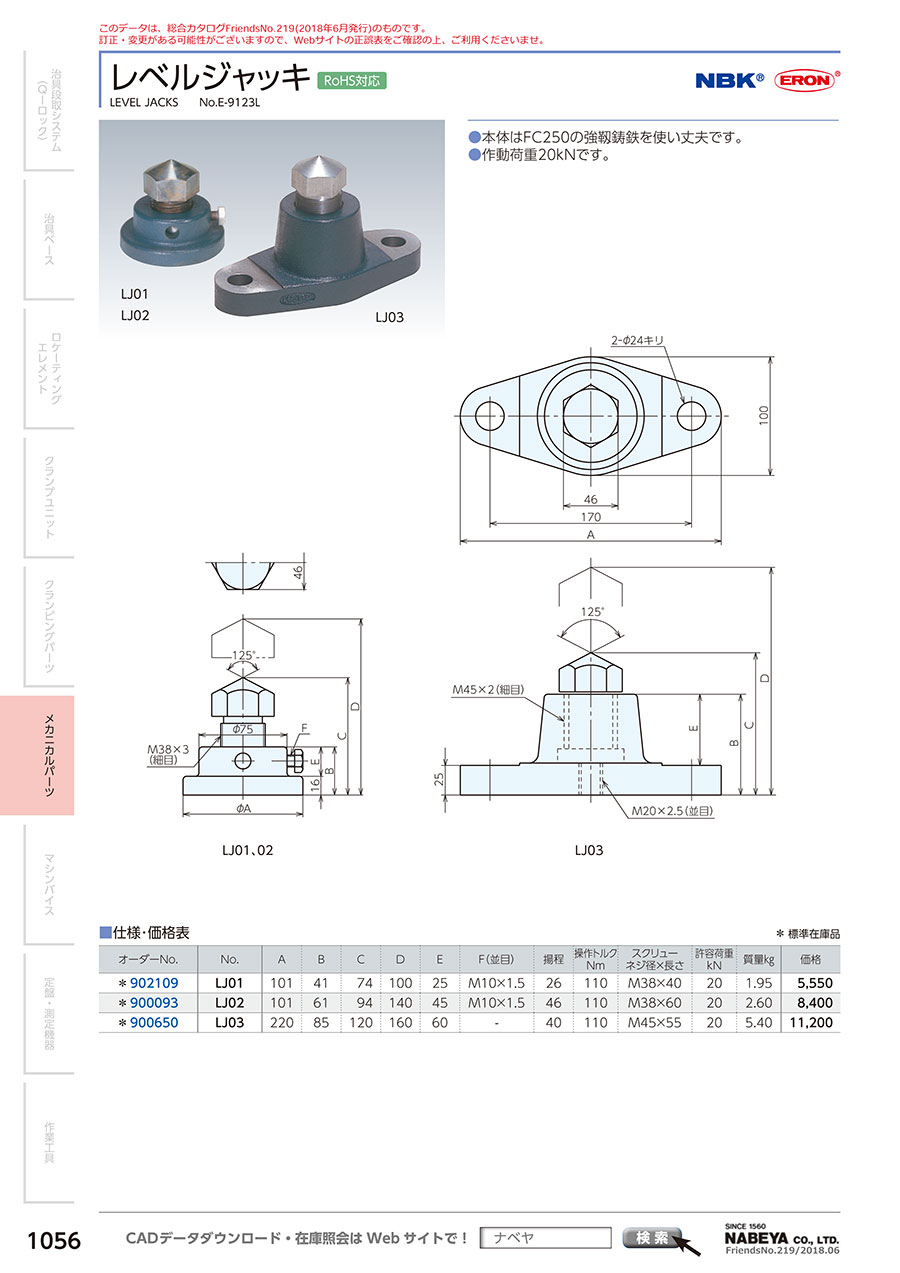

外形図
LJ-01、LJ-02
LJ-03
製品仕様
LJ-01、LJ-02
LJ-03
| 型番 | A | B | C | D | E | F（並目） | 揚程 | 操作トルク Nm | スクリュー ネジ径×長さ | 許容荷重 Kn | 質量㎏ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LJ01 | 101 | 41 | 74 | 100 | 25 | M10×1.5 | 26 | 110 | M38×40 | 20 | 1.95 |
| LJ02 | 101 | 61 | 94 | 140 | 45 | M10×1.5 | 46 | 110 | M38×60 | 20 | 2.60 |
| LJ03 | 220 | 85 | 120 | 160 | 60 | - | 40 | 110 | M45×55 | 20 | 5.40 |
製品サポート情報
注意・禁止事項
- 許容荷重を超えての使用はしないでください。上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。
詳細情報
基本情報
さまざまな用途で使用可能なレベルジャッキ。
【特長】
・点で受ける仕様のため、受け面の形状の影響を最小に抑えて操作ができます
・調整ネジを細目とし、微調整をしやすくしています
・基礎高さのバラツキを吸収しやすい揚程量があります
・LJ03はアンカーボルトによる本体固定ができます
・許容荷重は20kNです
【用途】
・基礎固定を必要とする各種工作機械、専用機、試験機、試験用定盤のレベル調整
・機械加工を目的とした素材部品のレベル調整
カタログ
レベルジャッキのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q許容荷重は？
A
20KNです。
