レベリングブロックL型
- 通常単価(税別)
- 37,543円～45,207円
- 税込単価
- 41,297円～49,728円
通常出荷日：3日目
【許容荷重】20kN【揚程】6mm【特長】・軽量、総高さの低い、小型レベリングブロック・天面にはすべり...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
L2
L2R
製品仕様
| 型番 | 底面ゴム | 最大高さ | 一回転当たりの レベル調整量 | 質量kg |
|---|---|---|---|---|
| L2 | 無 | 32.5 | 0.15 | 0.91 |
| L2R | 付 | 35.5 | 0.15 | 0.95 |
規格表
| 型番 | A | B | C | D | E | F | G | H | I | J | K | L | M | N （並目） | ○ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 137 | 92 | 32.5 | 26.5 | 20 | 6 | 84 | 79 | 102 | 25 | 17 | - | 8 | M10×1.5 | 5.7° |
| L2R | 137 | 92 | 32.5 | 26.5 | 20 | 6 | 84 | 79 | 102 | 25 | 17 | 3 | 8 | M10×1.5 | 5.7° |
使用例
製品サポート情報
注意・禁止事項
- 許容荷重を超えての使用はしないでください。→上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。
詳細情報
基本情報
【許容荷重】20kN
【揚程】6mm
【特長】
・軽量、総高さの低い、小型レベリングブロック
・天面にはすべり止め用ニトリルゴムを貼り付け
・L-2Rは、底面にもニトリルゴムを貼り付け
・本体はアルミ鍛造品で軽量なため、搬送時の負担も軽減します。
【用途】
・小型機械、装置のレベル調整に使用
・基礎固定が不要な各種機械や装置、測定や組立を目的とした完成品や素材部品、測定・組付用定盤のレベル調整

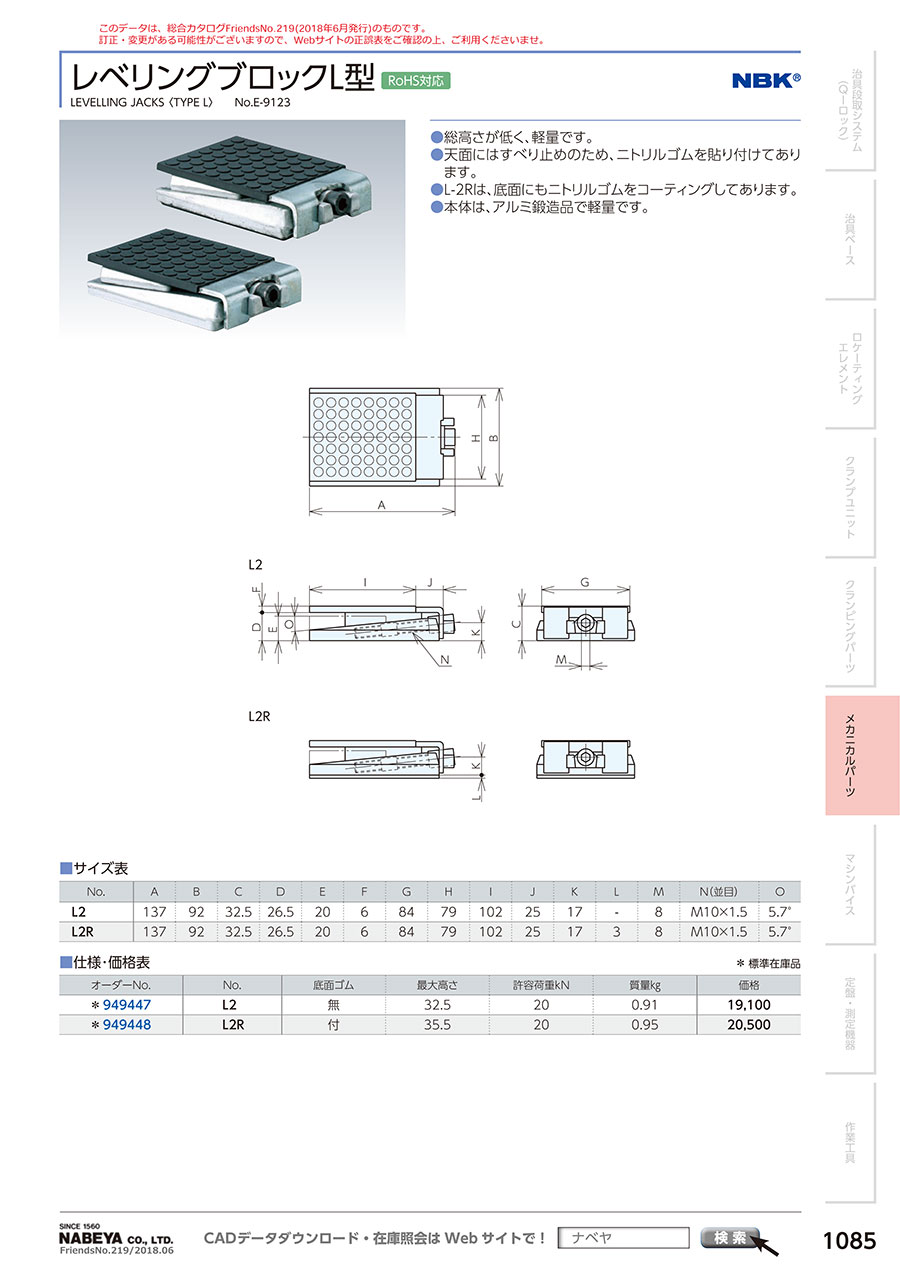

カタログ
商品担当おすすめ
レベリングブロックL型のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q許容荷重は？
A
20ＫＮです。
Qレベル調整中に作業を止めると搭載物は下がってしまいますか。
A
許容荷重内であれば作業を止めても下がることはありません。
