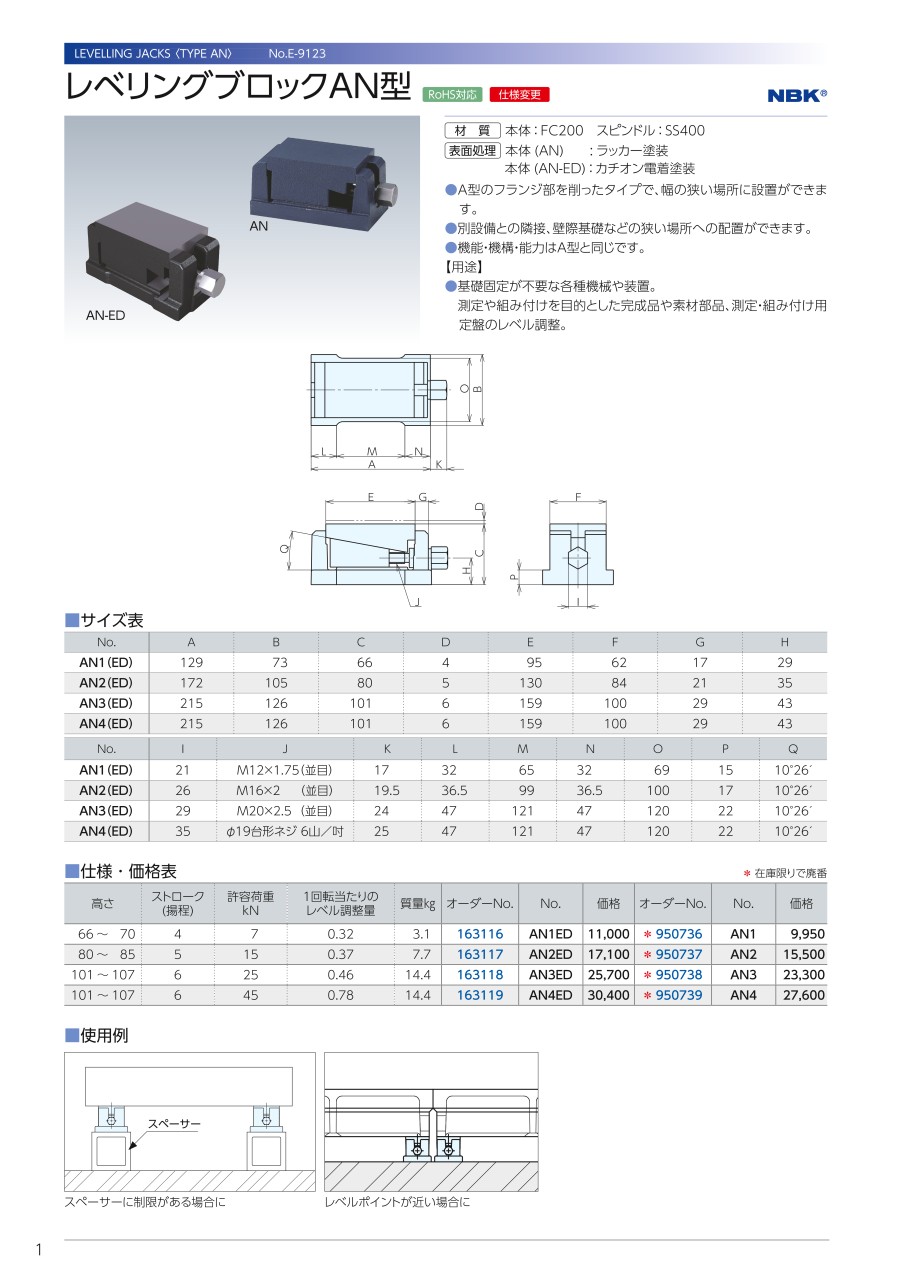

レベリングブロックAN型
販売終了
型番
AN-1
2024年09月に販売終了となりました。
推奨代替品はございません。
【許容荷重】AN1…7kN、AN2…15kN、AN3…25kN、AN4…45kN
【揚程】4～6mm
【特長】
・A型のフランジを削ったタイプで、幅の狭い場所に設置可能
・別設備との隣接、壁際基礎などの狭い場所への配置に
・定盤用のアングル台への設置に便利
・機能・機構・能力はA型と同様
・アジャスタージャッキと比較して、精度良くレベル調整
・剛性に優れ、荷重による変位はわずかです
【用途】
・基礎固定が不要な各種機械や装置、測定や組立を目的とした完成品や素材部品、測定・組付用定盤のレベル調整
・生産国：日本
指定中の仕様・寸法情報
アンカー固定
なし
スタビライザー
なし
許容荷重【範囲選択】(kN)
～15.0
全高 H(mm)
66
特性
標準
耐荷重(kN)
7
本体奥行き(mm)
129
本体幅(mm)
73
ストローク(揚程)(mm)
66 - 70
-
-
