ナベヤ

レベリングエレメント BNSH

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 4,930円～102,129円特別価格

税込単価: 5,423円～112,342円特別価格

【特長】・BNSHタイプ（円形）。・ボルトナットはレベリングネジBNSBの中か...

詳細情報を確認する

種類
防振マウント・空気ばね
材質
FC250
接続形状
片端めねじ
特性
耐油性/耐薬品性/耐熱性/防振性
本体表面処理
なし
底面ゴム材質
NBR

ご注意

商品画像は代表画像です。ボルトは別途選定をお願いします。

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

レベリングエレメント BNSHの仕様

レベリングエレメント BNSHの外観

レベリングエレメント BNSHの寸法図

使用例

（単位：mm）

型番	A	B	C（細目）	高さ調節範囲	許容荷重 kN	質量 kg
BNSH070P50	80	42	M10×1.25	8	4.5	0.7
BNSH080P50	96	45	M12×1.5	12	8.0	1.2
BNSH120P50	133	51	M16×1.5	20	16.0	2.8
BNSH160P50	175	54	M20×1.5	20	35.0	4.6
BNSH175P50	200	57	M20×1.5	20	43.0	6.6
BNSH200P50	227	64	M24×2.0	20	65.0	10.6
BNSH250P50	270	66	M30×2.0	20	90.0	15.6
BNSH070P32	80	42	M10×1.25	8	2.5	0.7
BNSH080P32	96	45	M12×1.5	12	5.0	1.2
BNSH120P32	133	51	M16×1.5	20	10.0	2.8
BNSH160P32	175	54	M20×1.5	20	22.0	4.6
BNSH175P32	200	57	M20×1.5	20	27.0	6.6
BNSH200P32	227	64	M24×2.0	20	36.0	10.6
BNSH250P32	270	66	M30×2.0	20	48.0	15.6

※ ボルトは付属しておりませんので、BNSH、BNSHA用ボルト（BNSB）よりお選びください。

プレート別特性データ

プレート別特性データ（鉛直）

プレート別特性データ（水平）

型番リスト

表示件数

型番

最大許容荷重(範囲)

(N)

接続ねじ M

高さH・厚さT

(mm)

最大許容荷重

(kN)

幅

(mm)

高さ調整量 L2

(mm)

使用防振プレート

最小発注数量

701～2500	M10	42	2.5	80	8	B32	1個
2501～5500	M10	42	4.5	80	8	B50	1個
2501～5500	M12	45	5	96	12	B32	1個
5501～12500	M12	45	8	96	12	B50	1個
5501～12500	M16	51	10	133	20	B32	1個
12501～60000	M16	51	16	133	20	B50	1個
12501～60000	M20	54	22	175	20	B32	1個
12501～60000	M20	54	35	175	20	B50	1個
12501～60000	M20	57	27	200	20	B32	1個
12501～60000	M20	57	43	200	20	B50	1個
12501～60000	M24	64	36	227	20	B32	1個
60001～	M24	64	65	227	20	B50	1個
12501～60000	M30	66	48	270	20	B32	1個
60001～	M30	66	90	270	20	B50	1個

通常単価(税別) (税込単価)	通常出荷日

4,930円 ( 5,423円 )	3日目
4,930円 ( 5,423円 )	3日目
14,069円 ( 15,476円 )	3日目
12,714円 ( 13,985円 )	3日目
22,279円 ( 24,507円 )	3日目
23,988円 ( 26,387円 )	3日目
40,185円36,166円 ( 39,783円 )	3日目
32,045円29,481円 ( 32,429円 )	3日目
47,432円42,688円 ( 46,957円 )	3日目
37,825円34,799円 ( 38,279円 )	3日目
68,748円61,873円 ( 68,060円 )	3日目
62,125円55,912円 ( 61,503円 )	3日目
98,346円88,511円 ( 97,362円 )	3日目
102,129円91,916円 ( 101,108円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・BNSHタイプ（円形）。
・ボルトナットはレベリングネジBNSBの中から選ぶことが可能。
・BNSH P50：防振プレートB50を使用。
・BNSH P32：防振プレートB32を使用。
・ケース材質：FC250。
・防振プレート材質：NBR。
【用途】
・プレス機、自動スタンピング機、ダイキャストマシンなどの防振に最適。

ご注意

商品画像は代表画像です。ボルトは別途選定をお願いします。

カタログ

商品TOP

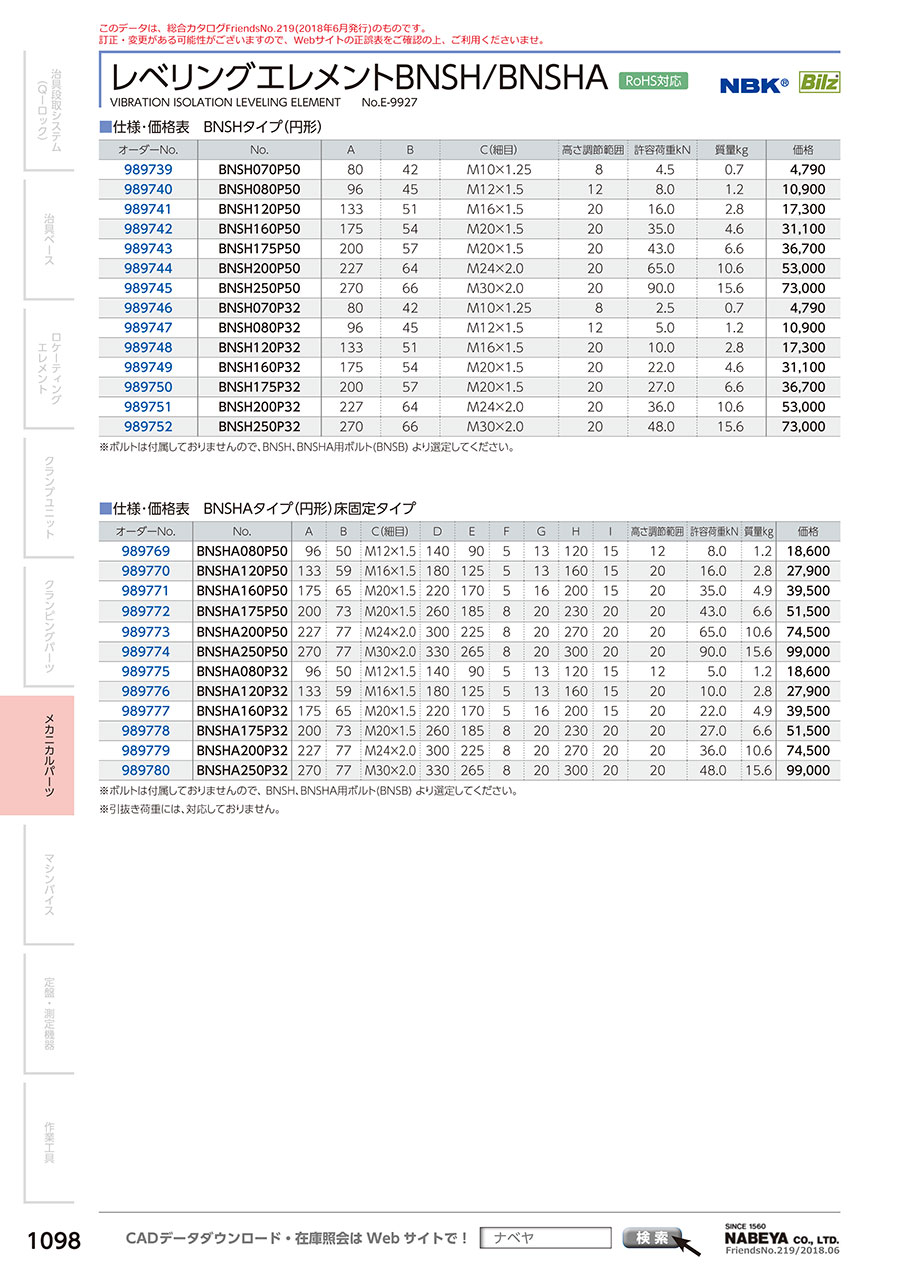

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
