ナベヤ

レベリングエレメント BNRSV （ステンレススチール製）

カタログ |

通常単価(税別): 7,697円～36,135円

税込単価: 8,467円～39,749円

通常出荷日：3日目

【特長】・ボルトはフレキシブル接続になっていますので、床面の傾斜を吸収することができます・レベル調整機...

詳細を確認

商品画像は代表画像です。ボルトは別途選定をお願いします。

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

レベリングエレメント BNRSV（ステンレススチール製）の仕様

レベリングエレメント BNRSV（ステンレススチール製）の外観

BNRSV P4：防振プレートB4を使用
BNRSV P30W：防振プレートB30Wを使用
BNRSV PBR7：滑り止めプレートBR7を使用

※ BNRSV PBR7は防振機能がございません。

レベリングエレメント BNRSV（ステンレススチール製）の寸法図

（単位：mm）

型番	A	B	C（並目）	許容荷重 kN	質量 kg
BNRSV050P4	54	25	M10×1.5	1.0	0.4
BNRSV070P4	76	28	M12×1.75	4.0	0.6
BNRSV110P4	116	29	M16×2.0	8.0	1.2
BNRSV150P4	156	31	M20×2.5	15.0	2.6
BNRSV050P30W	54	28	M10×1.5	0.5	0.4
BNRSV070P30W	76	31	M12×1.75	1.5	0.6
BNRSV110P30W	116	32	M16×2.0	4.0	1.2
BNRSV150P30W	156	34	M20×2.5	8.0	2.6
BNRSV050PBR7	54	17	M10×1.5	2.0	0.4
BNRSV070PBR7	76	20	M12×1.75	6.0	0.6
BNRSV110PBR7	116	21	M16×2.0	12.0	1.2
BNRSV150PBR7	156	23	M20×2.5	25.0	2.6

※ ボルトは付属していない為、フレキシブル接続用レベリングねじ（BNRBSF）よりお選びください。

プレート別特性データ

プレート別特性データ（鉛直）

プレート別特性データ（水平）

型番リスト

表示件数

型番

最大許容荷重(範囲)

(N)

接続ねじ M

高さH・厚さT

(mm)

最大許容荷重

(kN)

幅

(mm)

使用防振プレート

最小発注数量

701～2500	M10	25	1	54	B4	1個
301～700	M10	28	0.5	54	B30W	1個
701～2500	M10	17	2	54	BR7	1個
2501～5500	M12	28	4	76	B4	1個
701～2500	M12	31	1.5	76	B30W	1個
5501～12500	M12	20	6	76	BR7	1個
5501～12500	M16	29	8	116	B4	1個
2501～5500	M16	32	4	116	B30W	1個
12501～60000	M16	21	12	116	BR7	1個
12501～60000	M20	31	15	156	B4	1個
5501～12500	M20	34	8	156	B30W	1個
12501～60000	M20	23	25	156	BR7	1個

通常単価(税別) (税込単価)	通常出荷日

8,297円 ( 9,127円 )	3日目
8,297円 ( 9,127円 )	3日目
7,697円 ( 8,467円 )	3日目
10,226円 ( 11,249円 )	3日目
10,226円 ( 11,249円 )	3日目
9,997円 ( 10,997円 )	3日目
19,188円 ( 21,107円 )	3日目
19,188円 ( 21,107円 )	3日目
18,676円 ( 20,544円 )	3日目
36,135円 ( 39,749円 )	3日目
36,135円 ( 39,749円 )	3日目
33,041円 ( 36,345円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・ボルトはフレキシブル接続になっていますので、床面の傾斜を吸収することができます
・レベル調整機構と防振機能、滑り止め機能を備えたレベリングエレメントです
・対象とする振動周波数、機械の種類、重量に合わせて3種類のエレメントがあります
・対応周波数の低い順からP30W、P4になっています
・PBR7は滑り止め機能としてご利用ください
・ケース材質：ステンレススチール/防振プレート材質：NBR
【用途】
・食品、飲料用の生産・パッケージングなどの産業機械、化学・製薬産業機械に適しています

ご注意

商品画像は代表画像です。ボルトは別途選定をお願いします。

カタログ

商品TOP

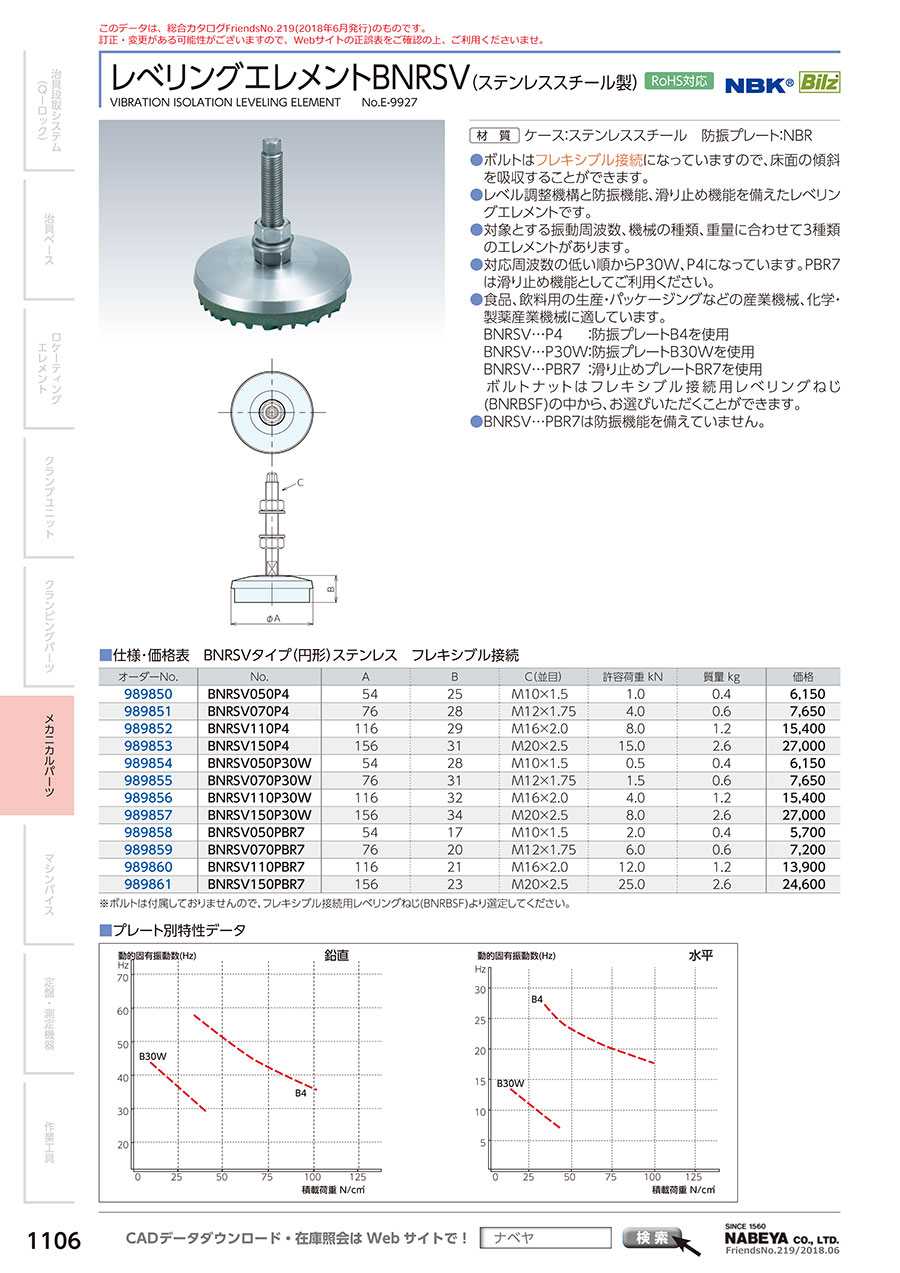

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
