プレスボールプランジャ
- 通常単価(税別)
- 309円～477円
- 税込単価
- 340円～525円
ワークの位置決めに使用するボールプランジャ。【特長】・圧入式。・熱処理はボール...
詳細情報を確認する
未確定：候補が8型番あります。
商品情報
製品仕様
プレスボールプランジャの外観
プレスボールプランジャの寸法図
プレスボールプランジャの使用例
| No. | 本体 | ボール | スプリング |
|---|---|---|---|
| PBP-S | SUS305 | SUS440 焼入(HRC54～60) | SUS631J1 |
| PBP-P | デルリン(POM) ・青 | デルリン(POM) ・白 |
| No. | A | B | C | D | E | F | 荷重（N） min./max | 耐熱度°C | 質量ｇ |
|---|---|---|---|---|---|---|---|---|---|
| PBP04S | 4 | 5 | 1 | 3 | 4.6 | 0.9 | 2.5/ 6 | +250 | 0.35 |
| PBP05S | 5 | 6 | 1.4 | 4 | 5.6 | 0.9 | 3/6.5 | +250 | 0.6 |
| PBP06S | 6 | 7 | 1.8 | 5 | 6.5 | 1 | 5.5/11.5 | +250 | 1 |
| PBP08S | 8 | 9 | 2.4 | 6.5 | 8.5 | 1.1 | 7/12.5 | +250 | 2.2 |
| PBP04P | 4 | 5 | 0.8 | 3 | 4.6 | 1 | 2.5/ 6.5 | -30/+50 | 0.1 |
| PBP05P | 5 | 6 | 1 | 4 | 5.6 | 1 | 4.5/9 | -30/+50 | 0.2 |
| PBP06P | 6 | 7 | 1.6 | 5 | 6.5 | 1 | 6.5/13 | -30/+50 | 0.3 |
| PBP08P | 8 | 9 | 1.9 | 6.5 | 8.5 | 1 | 8/18 | -30/+50 | 0.55 |
詳細情報
基本情報
ワークの位置決めに使用するボールプランジャ。
【特長】
・圧入式。
・熱処理はボール : PBP-S:焼入（HRC54～60）。
【用途】
・ワークの位置決めに便利。
・位置決め、固定、押し付け、押し離しに最適。
【荷重について】
・最小（初期荷重）はプランジャーのボールまたはピンが沈み始めるときの荷重、最大荷重はプランジャーのボールまたはピンが沈み切った状態の荷重です。

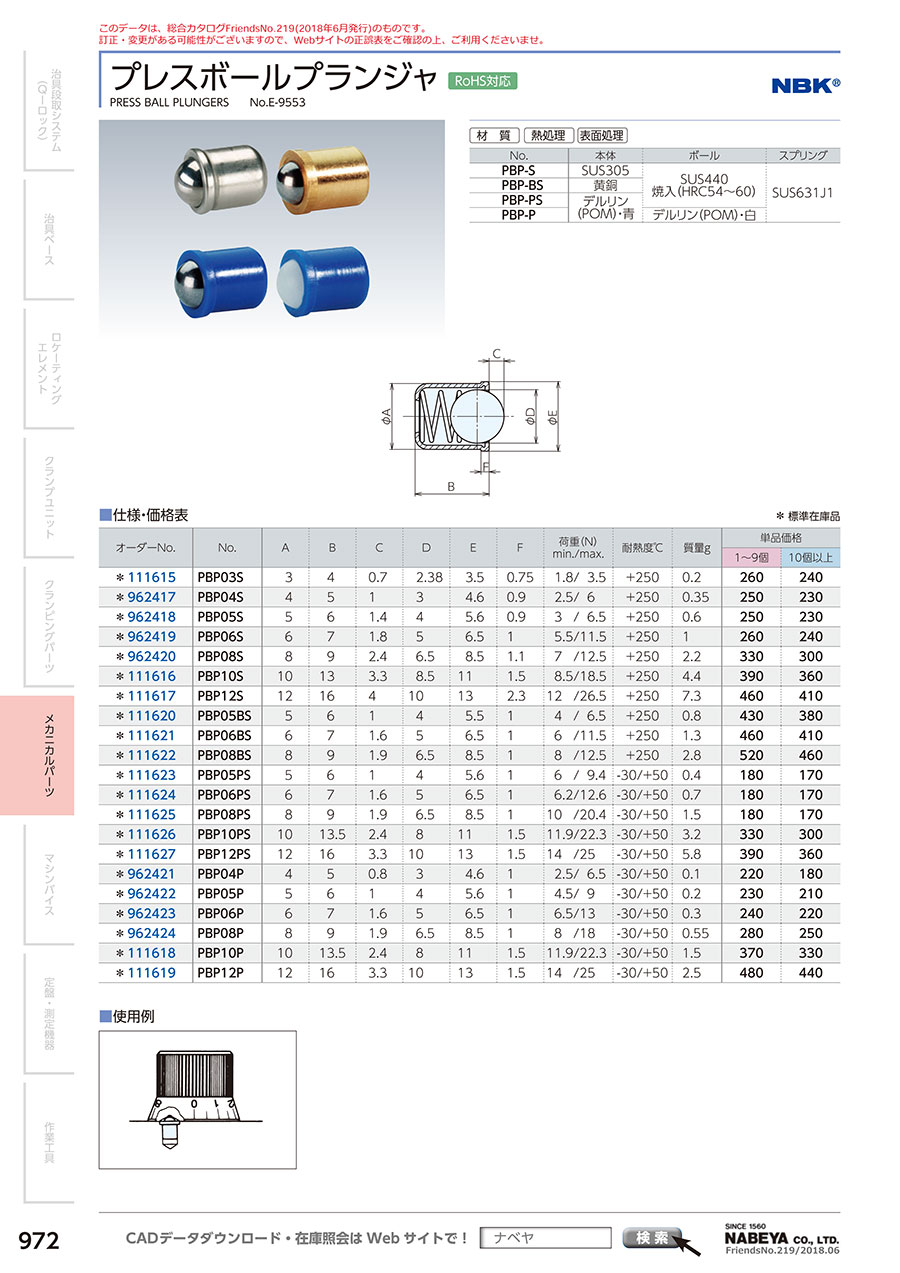

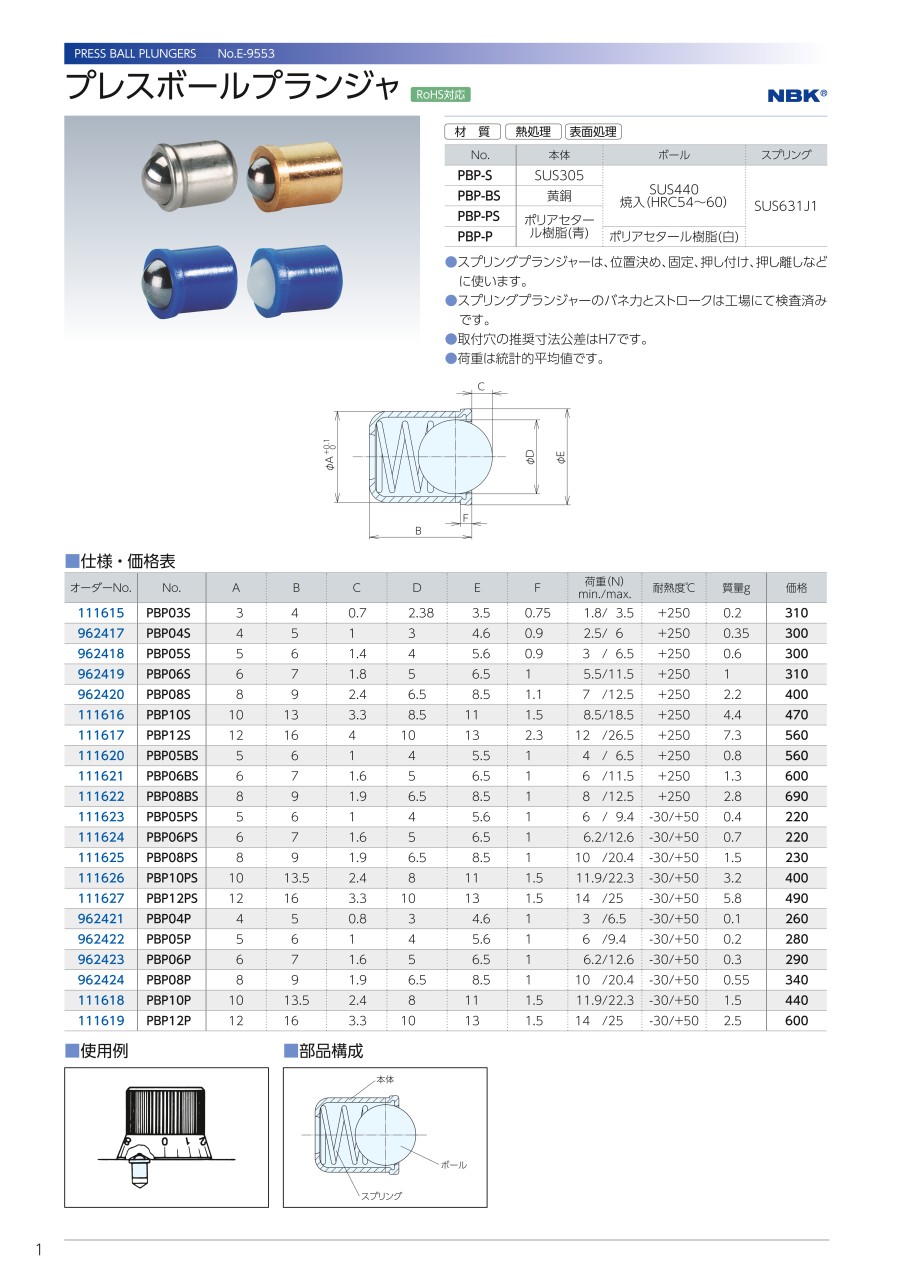

カタログ
商品担当おすすめ
プレスボールプランジャのレビュー
位置決め
5
5.02017/03/30
硬さも丁度よいのでスムーズに位置決めが出来る．圧入がしにくかった．
1人が参考にしています。
既存部品組み込みの交換品として使用
5
5.02023/01/21
既存部品劣化により新品を購入しました。先端樹脂の硬さも丁度よかったです。
0人が参考にしています。
よくあるご質問（FAQ）
Q材質は何ですか？
A
本体はＳＵＳ305，黄銅、デルリン。ボールはＳＵＳ440，デルリンがあります。
