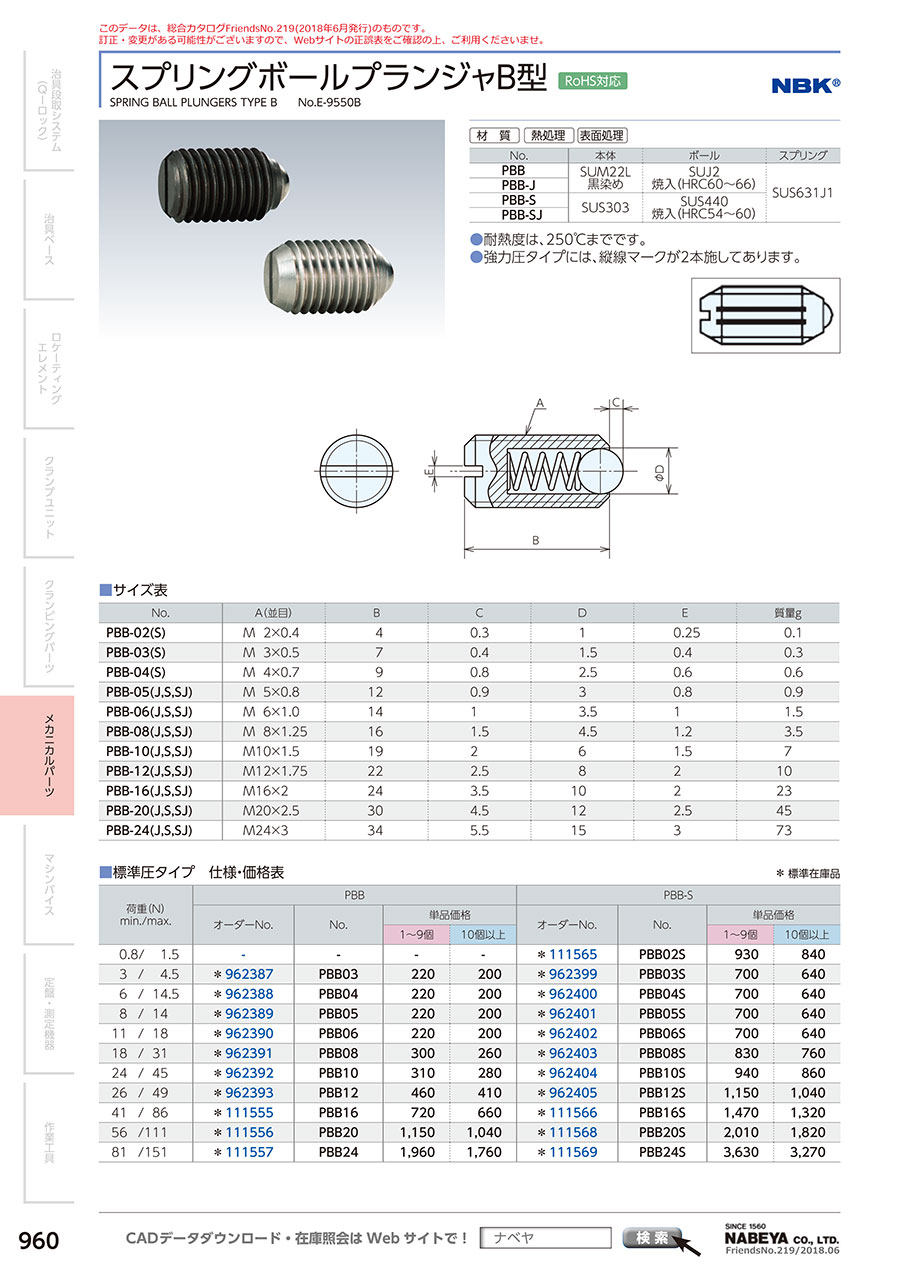

スプリングボールプランジャB型

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定:候補が21型番あります。
数量:

商品情報

製品仕様

スプリングボールプランジャの外観

スプリングボールプランジャの外観

スプリングボールプランジャの寸法図

スプリングボールプランジャの寸法図

縦線マークが2本施してある。

縦線マークが2本施してある。

スプリングボールプランジャの使用例A

スプリングボールプランジャの使用例A

スプリングボールプランジャの使用例B

スプリングボールプランジャの使用例B

No.本体ボールスプリング
PBBSUM22L
黒染め
SUJ2
焼入(HRC60~66)
SUS631J1
PBB-J
PBB-SSUS303SUS440
焼入(HRC54~60)
PBB-SJ
No.A(並目)BCDE質量g
PBB-02(S)M2×0.440.310.250.1
PBB-03(S)M3×0.570.41.50.40.3
PBB-04(S)M4×0.790.82.50.60.6
PBB-05(J,S,SJ)M5×0.8120.930.80.9
PBB-06(J,S,SJ)M6×1.01413.511.5
PBB-08(J,S,SJ)M8×1.25161.54.51.23.5
PBB-10(J,S,SJ)M10×1.519261.57
PBB-12(J,S,SJ)M12×1.75222.58210
PBB-16(J,S,SJ)M16×2243.510223
PBB-20(J,S,SJ)M20×2.5304.5122.545
PBB-24(J,S,SJ)M24×3345.515373

型番リスト

表示件数

ボール材質

ボディ材質

外径 A

(mm)

ストローク C

(mm)

本体表面処理

先端ボール熱処理

荷重 min(範囲)

(N)

荷重 min

(N)

荷重 max

(N)

圧力タイプ

RoHS?最小発注数量
[スチール] SUJ2
SUM22L
3
0.4
黒染
浸炭焼入
0.01~50
3
4.5
標準圧
10
1個
SUS440
[ステンレス] SUS303
3
0.4
なし
なし
0.01~50
3
4.5
標準圧
10
1個
[スチール] SUJ2
SUM22L
4
0.8
黒染
浸炭焼入
0.01~50
6
14.5
標準圧
10
1個
SUS440
[ステンレス] SUS303
4
0.8
なし
なし
0.01~50
6
14.5
標準圧
10
1個
[スチール] SUJ2
SUM22L
5
0.9
黒染
浸炭焼入
0.01~50
8
14
標準圧
10
1個
[スチール] SUJ2
SUM22L
5
0.9
黒染
浸炭焼入
0.01~50
15
22
強力圧
10
1個
SUS440
[ステンレス] SUS303
5
0.9
なし
なし
0.01~50
8
14
標準圧
10
1個
SUS440
[ステンレス] SUS303
5
0.9
末端黄色マーク
なし
0.01~50
15
22
強力圧
10
1個
[スチール] SUJ2
SUM22L
6
1
黒染
浸炭焼入
0.01~50
19
28
強力圧
10
1個
SUS440
[ステンレス] SUS303
6
1
なし
なし
0.01~50
11
18
標準圧
10
1個
SUS440
[ステンレス] SUS303
6
1
末端黄色マーク
なし
0.01~50
19
28
強力圧
10
1個
[スチール] SUJ2
SUM22L
8
1.5
黒染
浸炭焼入
0.01~50
18
31
標準圧
10
1個
[スチール] SUJ2
SUM22L
8
1.5
黒染
浸炭焼入
0.01~50
36
62
強力圧
10
1個
SUS440
[ステンレス] SUS303
8
1.5
なし
なし
0.01~50
18
31
標準圧
10
1個
SUS440
[ステンレス] SUS303
8
1.5
末端黄色マーク
なし
0.01~50
36
62
強力圧
10
1個
[スチール] SUJ2
SUM22L
10
2
黒染
浸炭焼入
0.01~50
24
45
標準圧
10
1個
SUS440
[ステンレス] SUS303
10
2
なし
なし
0.01~50
24
45
標準圧
10
1個
SUS440
[ステンレス] SUS303
10
2
末端黄色マーク
なし
50.01~100
57
104
強力圧
10
1個
[スチール] SUJ2
SUM22L
12
2.5
黒染
浸炭焼入
50.01~100
61
110
強力圧
10
1個
SUS440
[ステンレス] SUS303
12
2.5
なし
なし
0.01~50
26
49
標準圧
10
1個
SUS440
[ステンレス] SUS303
12
2.5
末端黄色マーク
なし
50.01~100
61
110
強力圧
10
1個
通常単価(税別) (税込単価)
通常出荷日
285
( 314 )
在庫品1日目当日出荷可能
921
( 1,013 )
3日目
285
( 314 )
在庫品1日目当日出荷可能
921
( 1,013 )
在庫品1日目当日出荷可能
285
( 314 )
在庫品1日目当日出荷可能
306
( 337 )
在庫品1日目当日出荷可能
856
( 942 )
3日目
1,053
( 1,158 )
3日目
333
( 366 )
3日目
856
( 942 )
3日目
990
( 1,089 )
在庫品1日目当日出荷可能
405
( 446 )
在庫品1日目当日出荷可能
477
( 525 )
3日目
1,077
( 1,185 )
3日目
1,306
( 1,437 )
3日目
378
( 416 )
在庫品1日目当日出荷可能
1,153
( 1,268 )
3日目
1,407
( 1,548 )
3日目
663
( 729 )
3日目
1,407
( 1,548 )
3日目
1,795
( 1,975 )
3日目

詳細情報

基本情報

ワークの位置決めに使用するボールプランジャ。
【特長】
・耐熱度は250℃まで。
・強力圧タイプには、縦線マークが2本施してある。
【用途】
・ワークの位置決めに便利。
・位置決め、固定、押し付け、押し離しに最適。
【荷重について】
・最小(初期荷重)はプランジャーのボールまたはピンが沈み始めるときの荷重、最大荷重はプランジャーのボールまたはピンが沈み切った状態の荷重です。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

スプリングボールプランジャB型のレビュー
3平均満足度:3.01件のレビュー
当社製品に使用しています
3
満足度:3.0
当社で設計、製作している製品の蓋を閉めた際、スプリングボールプランジャB型の押付け力で蓋が簡単に開かない様に使用していま...もっと読む
0人が参考にしています。

よくあるご質問(FAQ)

Qサイズは何種類ありますか?
A
M2~M24まであります。(標準圧タイプ)標準圧タイプと強力圧があります。
