スプリングピンプランジャA型
- 通常単価(税別)
- 549円～3,311円
- 税込単価
- 604円～3,642円
ワークの位置決めに最適なストロークプランジャ。【特長】・耐熱度は250℃まで。...
詳細情報を確認する
未確定：候補が16型番あります。
商品情報
位置決め、固定、押し付け、押し離しに最適なプランジャ
スプリングピンプランジャA型の外観
スプリングピンプランジャA型の寸法図1
スプリングピンプランジャA型の寸法図2
スプリングピンプランジャA型の使用例
材質・熱処理・表面処理
| No. | 本体 | ピン | スプリング |
|---|---|---|---|
| PPA | SUM22L 黒染め | SUM22L 焼入（HRC56～60） 黒染め | SUS631J1 |
| PPA-J | SUM22L 焼入（HRC56～60） 黄色亜鉛メッキ | ||
| PPA-S | SUS303 | SUS440 | |
| PPA-SJ |
サイズ表
| No. | A(並目) | B | C | D | E | 質量g |
|---|---|---|---|---|---|---|
| PPA-06(J,S,SJ) | M6×1.0 | 15 | 2 | 2.7 | 3 | 2 |
| PPA-08(J,S,SJ) | M8×1.25 | 18 | 2 | 3.8 | 4 | 4 |
| PPA-10(J,S,SJ) | M10×1.5 | 23 | 2.5 | 4.5 | 5 | 8 |
| PPA-12(J,S,SJ) | M12×1.75 | 26 | 3.5 | 6.2 | 6 | 12 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
549円 ( 604円 ) | 在庫品1日目当日出荷可能 |
739円 ( 813円 ) | 3日目 |
2,026円 ( 2,229円 ) | 3日目 |
1,999円 ( 2,199円 ) | 3日目 |
657円 ( 723円 ) | 在庫品1日目当日出荷可能 |
756円 ( 832円 ) | 3日目 |
2,264円 ( 2,490円 ) | 3日目 |
2,499円 ( 2,749円 ) | 3日目 |
855円 ( 941円 ) | 3日目 |
1,080円 ( 1,188円 ) | 3日目 |
2,713円 ( 2,984円 ) | 3日目 |
2,989円 ( 3,288円 ) | 3日目 |
1,160円 ( 1,276円 ) | 3日目 |
1,281円 ( 1,409円 ) | 3日目 |
3,116円 ( 3,428円 ) | 3日目 |
3,311円 ( 3,642円 ) | 3日目 |
詳細情報
基本情報
ワークの位置決めに最適なストロークプランジャ。
【特長】
・耐熱度は250℃まで。
・強力圧タイプには、縦線マークが2本施してある。
・位置決め、固定、押し付け、押し離しに最適。
・表面処理 : （PPA）本体・ピン : 黒染め。（PPA-J）本体 : 黒染め、ピン : 黄色亜鉛メッキ。
【用途】
・ワークの位置決めに最適。
【荷重について】
・最小（初期荷重）はプランジャーのボールまたはピンが沈み始めるときの荷重、最大荷重はプランジャーのボールまたはピンが沈み切った状態の荷重です。

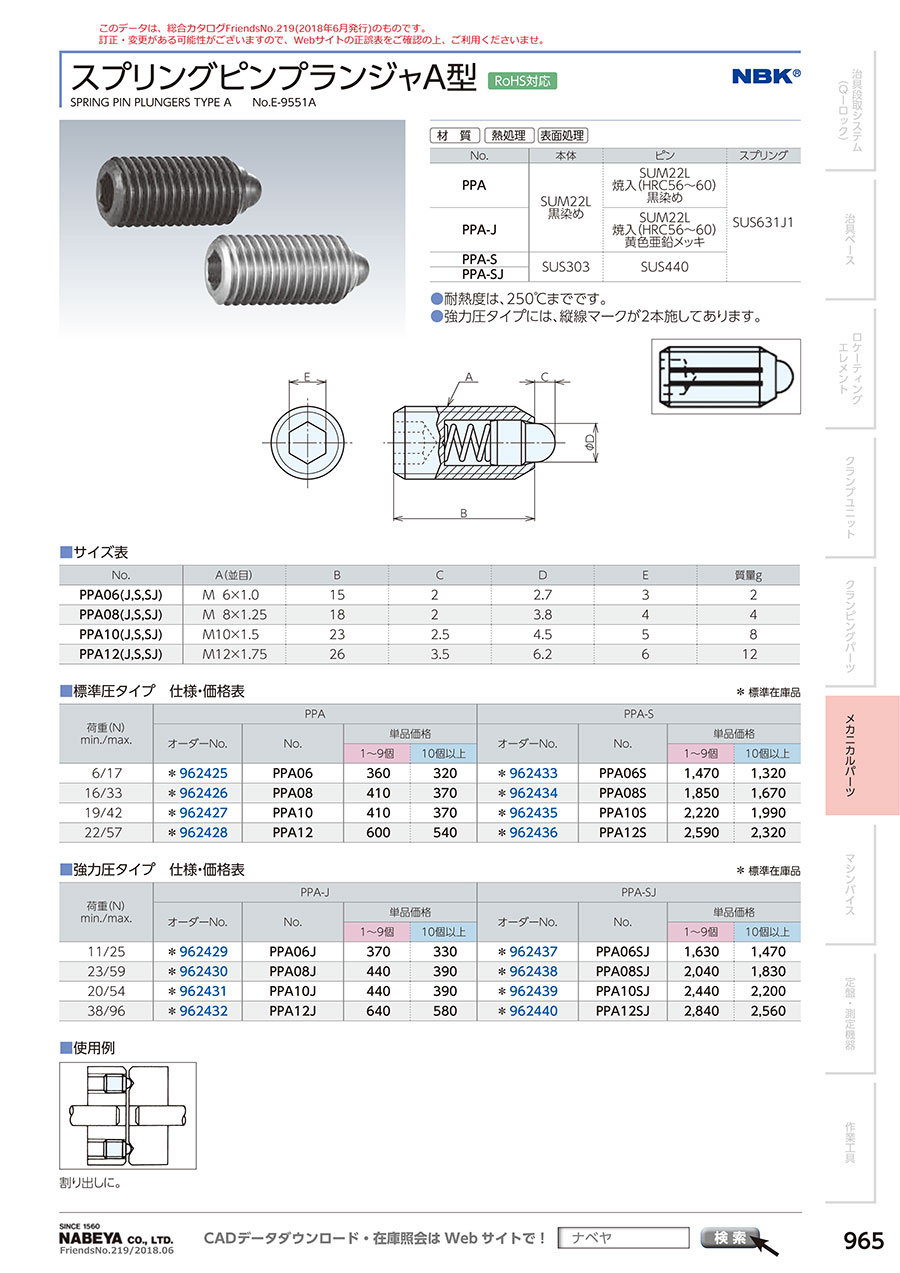

カタログ
商品担当おすすめ
スプリングピンプランジャA型のレビュー
接着時に使用しています
4
4.02021/06/23
当社で製作を依頼された製品において、部品どうしを接着材で固定する時の加圧ねじとして使用しています。以前は、普通のボルトを...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qバリエーションはどのようなものがありますでしょうか？
A
サイズはＭ6～Ｍ12、本体材櫃はSUM22LとSUS440,標準圧タイプと強力圧タイプがあります。
