ナベヤ

レベリングエレメント BNRV

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 7,197円～34,919円特別価格

税込単価: 7,917円～38,411円特別価格

レベル調整機構と防振機能、滑り止め機能を備えたボルトオンタイプの円形レベリング...

詳細情報を確認する

種類
防振マウント・空気ばね
材質
ステンレススチール
接続形状
穴なし
特性
防振性
本体表面処理
なし
底面ゴム材質
ニトリルゴム

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

レベリングエレメント BNRVの仕様

レベリングエレメント BNRVの外観

ケース材質：ステンレススチール
防振プレート材質：NBR
P4：防振プレートB4を使用
P30W：防振プレートB30Wを使用
PBR7：滑り止めプレートBR7を使用

レベリングエレメント BNRVの寸法図

（単位：mm）

型番	A	B	C	許容荷重 kN	質量 kg
BNRV050P4	54	25	17	1.5	0.4
BNRV070P4	76	28	21	4.0	0.6
BNRV110P4	116	29	25	8.0	1.2
BNRV150P4	156	31	25	15.0	2.6
BNRV050P30W	54	28	17	0.5	0.4
BNRV070P30W	76	31	21	1.5	0.6
BNRV110P30W	116	32	25	4.0	1.2
BNRV150P30W	156	34	25	8.0	2.6
BNRV050PBR7	54	17	17	2.0	0.4
BNRV070PBR7	76	20	21	6.0	0.6
BNRV110PBR7	116	21	25	12.0	1.2
BNRV150PBR7	156	23	25	25.0	2.6

※ボルトは付属していないため、レベリングねじ（BNRBSF）よりお選びください。

プレート別特性データ

鉛直の特性データ

水平の特性データ

型番リスト

表示件数

型番

最大許容荷重(範囲)

(N)

高さH・厚さT

(mm)

最大許容荷重

(kN)

径

(φ)

使用防振プレート

最小発注数量

701～2500	25	1.5	54	B4	1個
301～700	28	0.5	54	B30W	1個
701～2500	17	2	54	BR7	1個
2501～5500	28	4	76	B4	1個
701～2500	31	1.5	76	B30W	1個
5501～12500	20	6	76	BR7	1個
5501～12500	29	8	116	B4	1個
2501～5500	32	4	116	B30W	1個
5501～12500	21	12	116	BR7	1個
12501～60000	31	15	156	B4	1個
5501～12500	34	8	156	B30W	1個
12501～60000	23	25	156	BR7	1個

通常単価(税別) (税込単価)	通常出荷日

7,197円 ( 7,917円 )	3日目
7,197円 ( 7,917円 )	3日目
7,197円 ( 7,917円 )	3日目
9,997円 ( 10,997円 )	3日目
9,997円 ( 10,997円 )	3日目
9,797円 ( 10,777円 )	3日目
19,449円 ( 21,394円 )	3日目
19,449円 ( 21,394円 )	3日目
18,361円 ( 20,197円 )	3日目
34,919円32,125円 ( 35,338円 )	3日目
34,919円32,125円 ( 35,338円 )	3日目
32,361円29,772円 ( 32,749円 )	3日目

詳細情報

基本情報

基本情報

レベル調整機構と防振機能、滑り止め機能を備えたボルトオンタイプの円形レベリングエレメント。
【特長】
・対象とする振動周波数、機械の種類、重量に合わせて3種類のエレメントをご用意。
・対応周波数の低い順からP30W、P4。
※PBR7は防振機能を備えていないため、滑り止め機能としての利用。
・ボルトナットはフレキシブル接続用レべリングねじBNRBSFの中から選択可能。
【用途】
・食品、飲料用の生産・パッケージング等の産業機械、化学・薬品産業機械に最適。

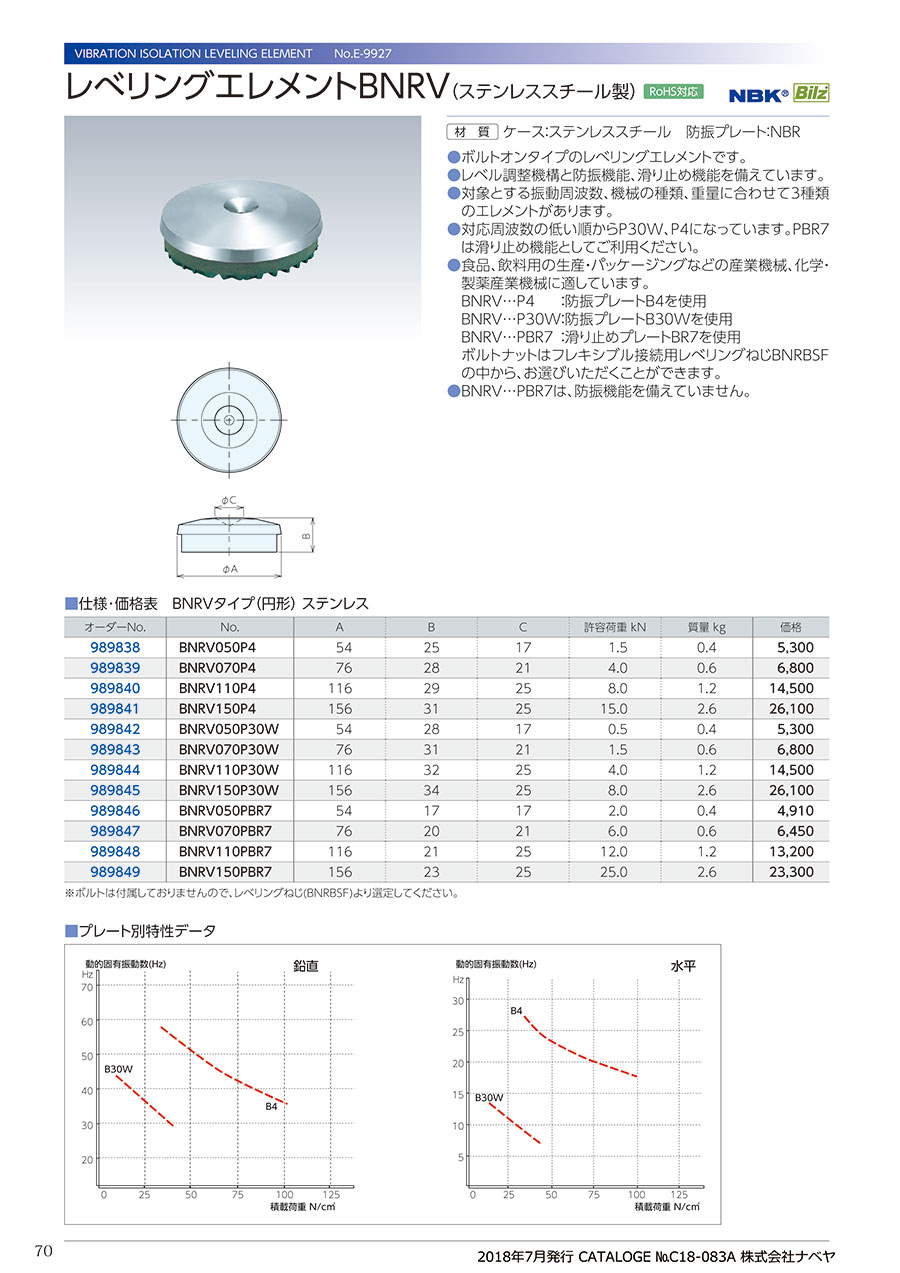

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
