スイベルパッド
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,098円～4,597円
- 税込単価
- 1,208円～5,057円
機械、装置のレベル調整に使用するベース。【特長】・スイベル付き簡易アジャスター...
詳細情報を確認する
未確定：候補が14型番あります。
商品情報

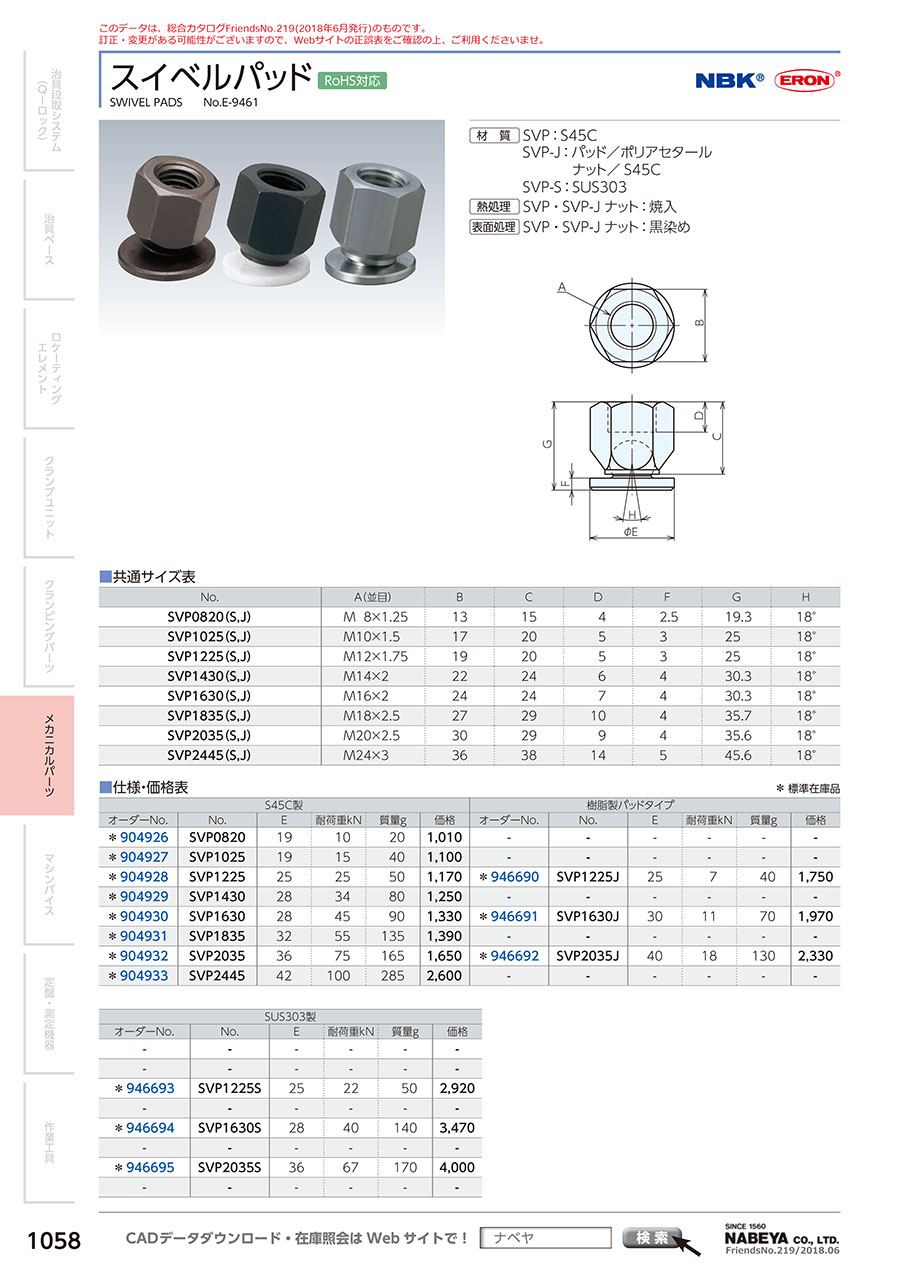

外形図
製品仕様
材 質
- SVP：S45C
- SVP-J：パッド／ポリアセタール
ナット／ S45C - SVP-S：SUS303
熱処理
- SVP・SVP-J ナット：焼入
表面処理
- SVP・SVP-J ナット：黒染め
規格表
| No. | A（並目） | B | C | D | F | G | H |
|---|---|---|---|---|---|---|---|
| SVP0820（S,J） | M8×1.25 | 13 | 15 | 4 | 2.5 | 19.3 | 18° |
| SVP1025（S,J） | M10×1.5 | 17 | 20 | 5 | 3 | 25 | 18° |
| SVP1225（S,J） | M12×1.75 | 19 | 20 | 5 | 3 | 25 | 18° |
| SVP1430（S,J） | M14×2 | 22 | 24 | 6 | 4 | 30.3 | 18° |
| SVP1630（S,J） | M16×2 | 24 | 24 | 7 | 4 | 30.3 | 18° |
| SVP1835（S,J） | M18×2.5 | 27 | 29 | 10 | 4 | 35.7 | 18° |
| SVP2035（S,J） | M20×2.5 | 30 | 29 | 9 | 4 | 35.6 | 18° |
| SVP2445（S,J） | M24×3 | 36 | 38 | 14 | 5 | 45.6 | 18° |
| S45C製 | 樹脂製パッドタイプ | ||||||
|---|---|---|---|---|---|---|---|
| No. | E | 耐荷重kN | 質量g | No. | E | 耐荷重kN | 質量g |
| SVP0820 | 19 | 10 | 20 | - | - | - | - |
| SVP1025 | 19 | 15 | 40 | - | - | - | - |
| SVP1225 | 25 | 25 | 50 | SVP1225J | 25 | 7 | 40 |
| SVP1430 | 28 | 34 | 80 | - | - | - | - |
| SVP1630 | 28 | 45 | 90 | SVP1630J | 30 | 11 | 70 |
| SVP1835 | 32 | 55 | 135 | - | - | - | - |
| SVP2035 | 36 | 75 | 165 | SVP2035J | 40 | 18 | 130 |
| SVP2445 | 42 | 100 | 285 | - | - | - | - |
| SUS303製 | |||
|---|---|---|---|
| No. | E | 耐荷重kN | 質量g |
| - | - | - | - |
| - | - | - | - |
| SVP1225S | 25 | 22 | 50 |
| - | - | - | - |
| SVP1630S | 28 | 40 | 140 |
| - | - | - | - |
| SVP2035S | 36 | 67 | 170 |
| - | - | - | - |
使用例
（1）スイベルパッドにボルト（全ねじ）を組付け、ナット1を締め付けます。
（2）（1）を取付ブロックのネジ穴に組付けます。
（3）ワークを配置し、レバーを回してクランプをします。
（4）ナット2を締め付けます。
商品特長詳細
- 設置面の傾斜を最大20°までカバーし、レベル調整ができます。
- パット部が小さいのでスペースがない場所に便利です。
- ワークの押し当てにも利用できます。
性能・試験情報
スイベルパット耐荷重表
| - | サイズ | 耐荷重kN |
|---|---|---|
| S45C | M8 | 10 |
| M10 | 15 | |
| M12 | 25 | |
| M14 | 34 | |
| M16 | 45 | |
| M18 | 55 | |
| M20 | 75 | |
| M24 | 100 | |
| 樹脂パット | M12 | 7 |
| M16 | 11 | |
| M20 | 18 | |
| SUS303 | M12 | 20 |
| M16 | 40 | |
| M20 | 65 |
注意・禁止事項
- 許容荷重を超えての使用はしないでください。上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。
- 耐荷重はネジが垂直の状態の値です。使用するネジの強度や設置面の角度により耐荷重は減少します。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,098円 ( 1,208円 ) | 在庫品1日目当日出荷可能 |
1,224円 ( 1,346円 ) | 在庫品1日目当日出荷可能 |
1,331円 ( 1,464円 ) | 在庫品1日目当日出荷可能 |
1,997円 ( 2,197円 ) | 3日目 |
3,297円 ( 3,627円 ) | 在庫品1日目当日出荷可能 |
1,397円 ( 1,537円 ) | 3日目 |
1,497円 ( 1,647円 ) | 在庫品1日目当日出荷可能 |
2,197円 ( 2,417円 ) | 在庫品1日目当日出荷可能 |
3,997円 ( 4,397円 ) | 3日目 |
1,597円 ( 1,757円 ) | 3日目 |
1,897円 ( 2,087円 ) | 在庫品1日目当日出荷可能 |
2,687円 ( 2,956円 ) | 3日目 |
4,597円 ( 5,057円 ) | 3日目 |
3,143円 ( 3,457円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
機械、装置のレベル調整に使用するベース。
【特長】
・スイベル付き簡易アジャスター。
・S45C製、樹脂パットタイプ、SUS製の3タイプを用意。
・材質はSVP : S45CSVP-J : パッド / ポリアセタールナット / S45CSVP-S : SUS303。
・熱処理はSVP・SVP-Jナット : 焼入。
・表面処理はSVP・SVP-Jナット : 黒染め。
【用途】
・機械、装置等のレベル調整に便利。
カタログ
商品担当おすすめ
スイベルパッドのレビュー
加工治具
5
5.02022/06/27
選定もしやすく、商品説明をわかりやすかったためすぐに求めている物を見つけることができた。
0人が参考にしています。
レール矯正クランプに使用しております。
4
4.02021/09/08
傾き・捻じれが生じてもクランプを締めて行けば平面部分に沿って、
抵抗なくクランプが出来て利用頻度が増えました。
故障や破...もっと読む
0人が参考にしています。
試験治具
5
5.02020/07/09
角度が定まらない試験片に当てるために使用しました。想定した動作をしてくれたので良かったです。
0人が参考にしています。
鋳造製品の下面受け
4
4.02018/08/11
鋳造品の為毎回微妙に形状が異なるが
スイベルパッドで受けることが出来、重宝している。
0人が参考にしています。
よくあるご質問（FAQ）
Q耐荷重はどれくらいでしょうか？
A
Ｓ45C製で最大100ＫＮ（Ｍ24）、樹脂製パッドタイプで最大18ＫＮ（Ｍ20）、SUS303製で最大67ＫＮ（M20）です。
