ねじ頭用防振ディスク BVW（ボルトスルー型用）
- 通常単価(税別)
- 2,997円～7,397円
- 税込単価
- 3,297円～8,137円
ボルト固定部の振動絶縁用ワッシャー。【特長】・材質：SS400、NBR。【用途...
詳細情報を確認する
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
表面
側面
製品仕様
BVW16
BVW20
BVW30
規格表
単位：mm
| 型番 | A | B | C | 適応ねじサイズ | 許容荷重 kN | 質量 kg |
|---|---|---|---|---|---|---|
| BVW16 | 35 | 13 | 20 | M10、M12 | 2.0 | 0.14 |
| BVW20 | 50 | 21 | 21 | M16、M18、M20 | 3.0 | 0.29 |
| BVW30 | 70 | 31 | 25 | M24、M30 | 4.5 | 0.34 |

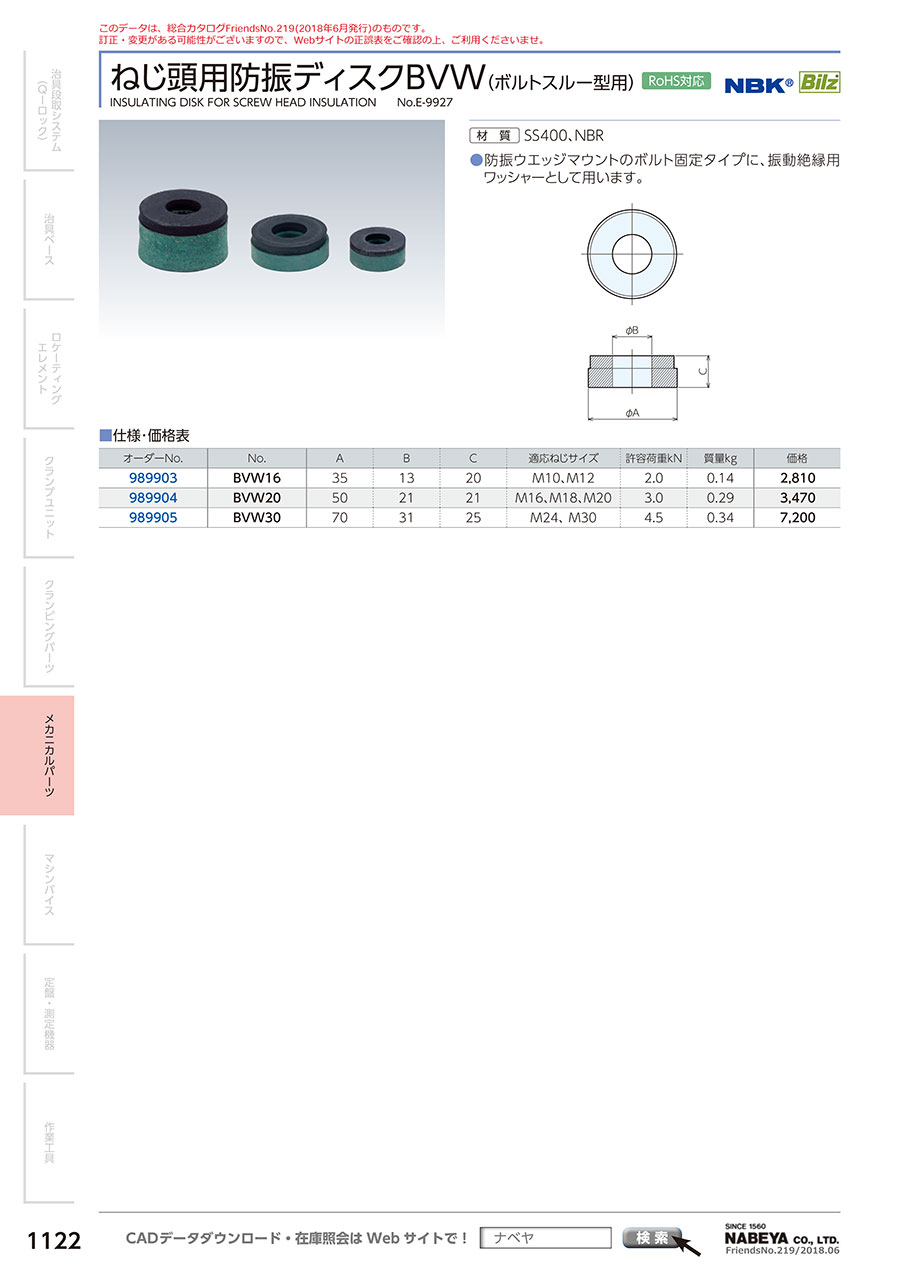

カタログ
ねじ頭用防振ディスク BVW（ボルトスルー型用）のレビュー
この商品のレビューはありません
