ナベヤ

防振ウェッジマウント（Bタイプ）

カタログ |

通常単価(税別): 22,695円～739,500円

税込単価: 24,965円～813,450円

通常出荷日：3日目

防振機能を備えた独立型のウエッジマウント。【特長】・精密なレベル調整機構と大きな調整ストローク。・本体...

詳細を確認

未確定：候補が11型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

防振ウエッジマウント Bタイプの仕様

防振ウエッジマウント Bタイプの外観

防振ウエッジマウント Bタイプの寸法図

（単位：mm）

型番	A	B	C	D（ストローク）	E	F	G	許容荷重 kN	質量 kg
PK1-B	105	55	50	8	33.5	13	6	6.0	1.3
PK2-B	150	75	53	10	35.5	19	10	13.0	2.5
PK3-B	200	95	58	10	38	22	12	22.0	5.3
PK3-72-B	200	95	84	10	51	22	12	22.0	8.6
PK4-B	200	200	60	12	39	27	14	48.0	10
PK4-72-B	200	200	83	12	51	27	14	48.0	14.5
PK5-B	200	250	80	18	51	27	14	60.0	17.2
PK6-B	250	330	80	18	51	27	14	100.0	27
PK7-B	300	400	79	20	51	32	17	150.0	53
PK8-B	400	500	82	20	52.5	40	19	240.0	84
PK9-B	500	600	156	22	90	50	22	360.0	180

プレート別特性データ

鉛直の特性データ

水平の特性データ

型番リスト

表示件数

型番

許容荷重【範囲選択】

(kN)

全高 H

(mm)

耐荷重

(kN)

本体奥行き

(mm)

本体幅

(mm)

最小発注数量

～15.0	50	6	105	55	1個
～15.0	53	13	150	75	1個
15.1～30.0	84	22	200	95	1個
15.1～30.0	58	22	200	95	1個
30.1～50.0	83	48	200	200	1個
30.1～50.0	60	48	200	200	1個
50.1～70.0	80	60	200	250	1個
70.1～	80	100	250	330	1個
70.1～	79	150	300	400	1個
70.1～	82	240	400	500	1個
70.1～	156	360	500	600	1個

通常単価(税別) (税込単価)	通常出荷日

22,695円 ( 24,965円 )	3日目
30,175円 ( 33,193円 )	3日目
51,000円 ( 56,100円 )	3日目
46,325円 ( 50,958円 )	3日目
77,350円 ( 85,085円 )	3日目
72,675円 ( 79,943円 )	3日目
90,950円 ( 100,045円 )	3日目
175,100円 ( 192,610円 )	3日目
292,400円 ( 321,640円 )	3日目
398,650円 ( 438,515円 )	3日目
739,500円 ( 813,450円 )	3日目

詳細情報

基本情報

基本情報

防振機能を備えた独立型のウエッジマウント。
【特長】
・精密なレベル調整機構と大きな調整ストローク。
・本体材質：FC250・塗装。
・防振プレート材質：NBR。
・上面プレート：滑り止めプレートBS。
・底面プレート：防振プレートB0。
※振動特性は、防振プレートの特性グラフをご確認ください。
・機械に固定する必要がないときにご利用可能。
・防振プレートと滑り止めプレートの摩擦係数が高く、機械の移動なしで位置を固定することが可能。
・アンカーを使わないので、機械のレイアウト変更も容易。

カタログ

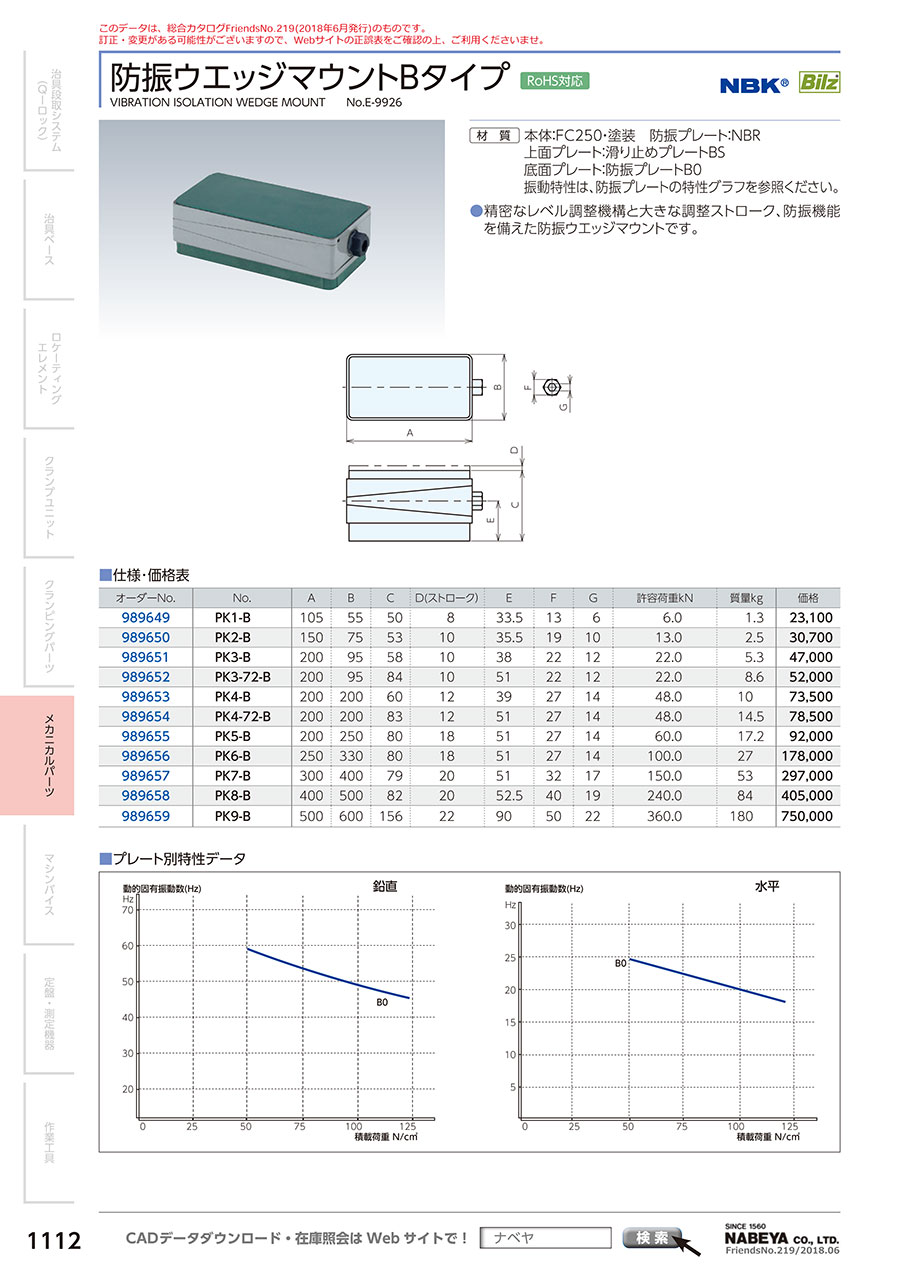

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
