防振ウェッジマウント（Aタイプ）
- 通常単価(税別)
- 30,175円～739,500円
- 税込単価
- 33,193円～813,450円
通常出荷日：3日目
防振機能を備えた独立型のウエッジマウント。【特長】・精密なレベル調整機構と大きな調整ストローク。・本体...
詳細を確認未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

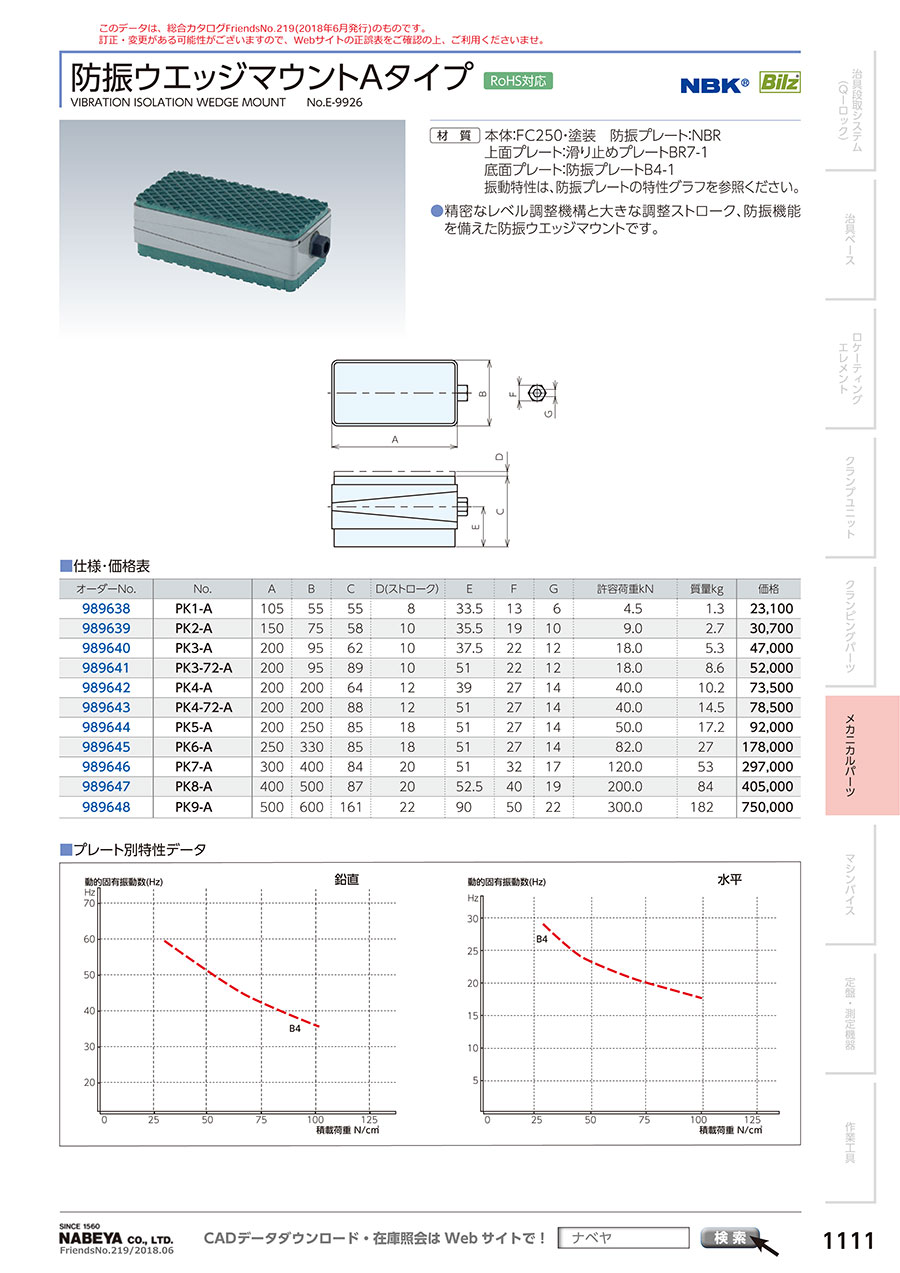

防振ウエッジマウント Aタイプの仕様
防振ウエッジマウント Aタイプの外観
防振ウエッジマウント Aタイプの寸法図
（単位：mm）
| 型番 | A | B | C | D（ストローク） | E | F | G | 許容荷重 kN | 質量 kg |
|---|---|---|---|---|---|---|---|---|---|
| PK1-A | 105 | 55 | 55 | 8 | 33.5 | 13 | 6 | 4.5 | 1.3 |
| PK2-A | 150 | 75 | 58 | 10 | 35.5 | 19 | 10 | 9.0 | 2.7 |
| PK3-A | 200 | 95 | 62 | 10 | 37.5 | 22 | 12 | 18.0 | 5.3 |
| PK3-72-A | 200 | 95 | 89 | 10 | 51 | 22 | 12 | 18.0 | 8.6 |
| PK4-A | 200 | 200 | 64 | 12 | 39 | 27 | 14 | 40.0 | 10.2 |
| PK4-72-A | 200 | 200 | 88 | 12 | 51 | 27 | 14 | 40.0 | 14.5 |
| PK5-A | 200 | 250 | 85 | 18 | 51 | 27 | 14 | 50.0 | 17.2 |
| PK6-A | 250 | 330 | 85 | 18 | 51 | 27 | 14 | 82.0 | 27 |
| PK7-A | 300 | 400 | 84 | 20 | 51 | 32 | 17 | 120.0 | 53 |
| PK8-A | 400 | 500 | 87 | 20 | 52.5 | 40 | 19 | 200.0 | 84 |
| PK9-A | 500 | 600 | 161 | 22 | 90 | 50 | 22 | 300.0 | 182 |
プレート別特性データ
鉛直の特性データ
水平の特性データ
型番リスト
表示件数
詳細情報
基本情報
防振機能を備えた独立型のウエッジマウント。
【特長】
・精密なレベル調整機構と大きな調整ストローク。
・本体材質：FC250・塗装。
・防振プレート材質：NBR。
・上面プレート：滑り止めプレートBR7-1。
・底面プレート：防振プレートB4-1。
※振動特性は、防振プレートの特性グラフをご確認ください。
・機械に固定する必要がないときにご利用可能。
・防振プレートと滑り止めプレートの摩擦係数が高く、機械の移動なしで位置を固定することが可能。
・アンカーを使わないので、機械のレイアウト変更も容易。
