ナベヤ

レベリングブロックB型

カタログ |

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 6,803円

税込単価: 7,483円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナベヤ

レベリングジャッキ

通常価格(税別)： 18,845円 (税込価格：20,730円)

通常出荷日：3 日目

【許容荷重】B1…5kN、B2…10kN、B3…15kN、B3T…15kN【揚...

詳細情報を確認する

アンカー固定
あり
スタビライザー
なし
許容荷重【範囲選択】 (kN)
～15.0
特性
標準

型番:

解除

閲覧中の商品と併せてご検討ください

フットジャッキハイジェニック仕様

－閉じる

B1の仕様・寸法情報

アンカー固定

あり

スタビライザー

なし

許容荷重【範囲選択】(kN)

～15.0

全高 H(mm)

48.5

特性

標準

耐荷重(kN)

本体奥行き(mm)

141.5

本体幅(mm)

ストローク(揚程)(mm)

48.5 - 52.5

仕様

長穴

商品情報
型番リスト
詳細情報

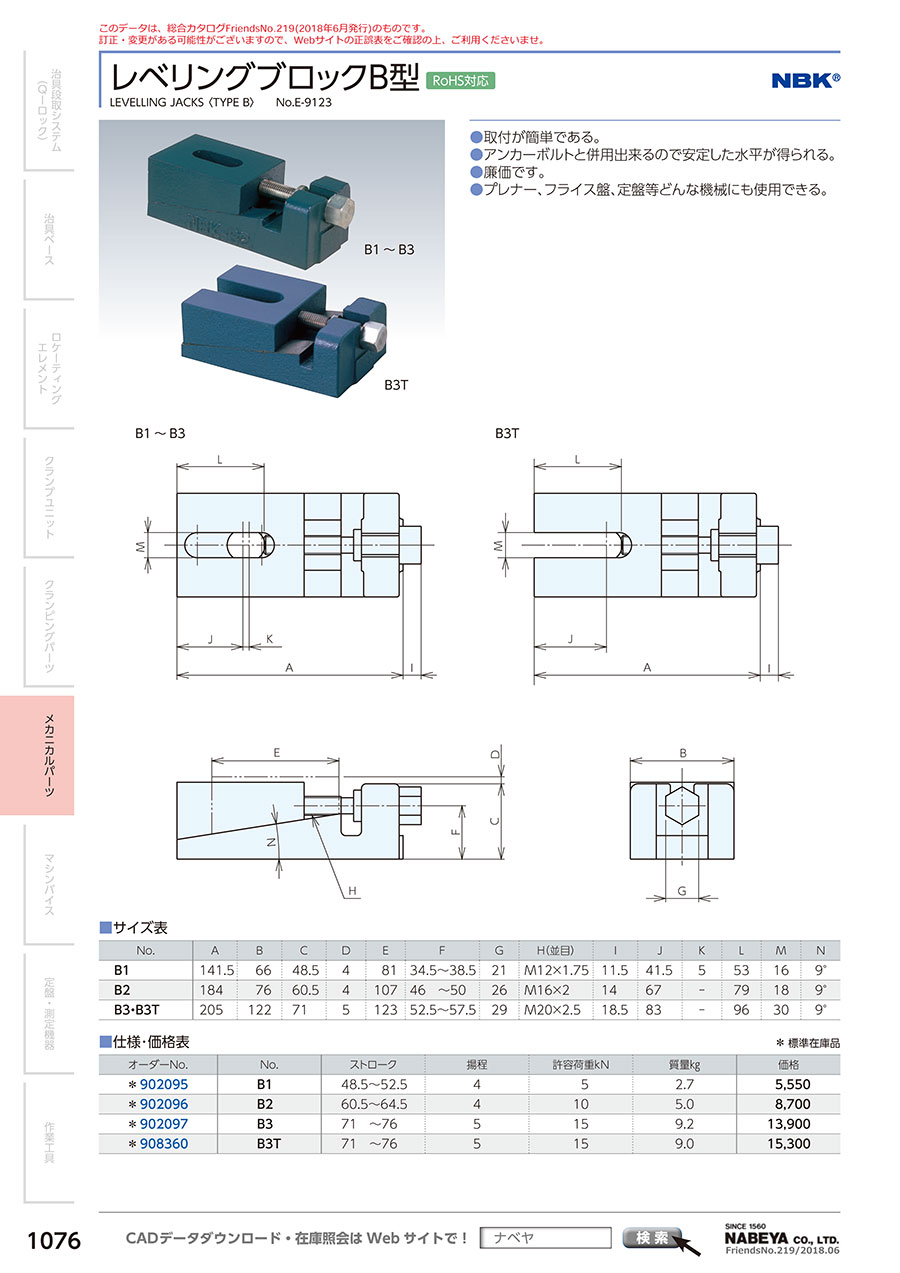

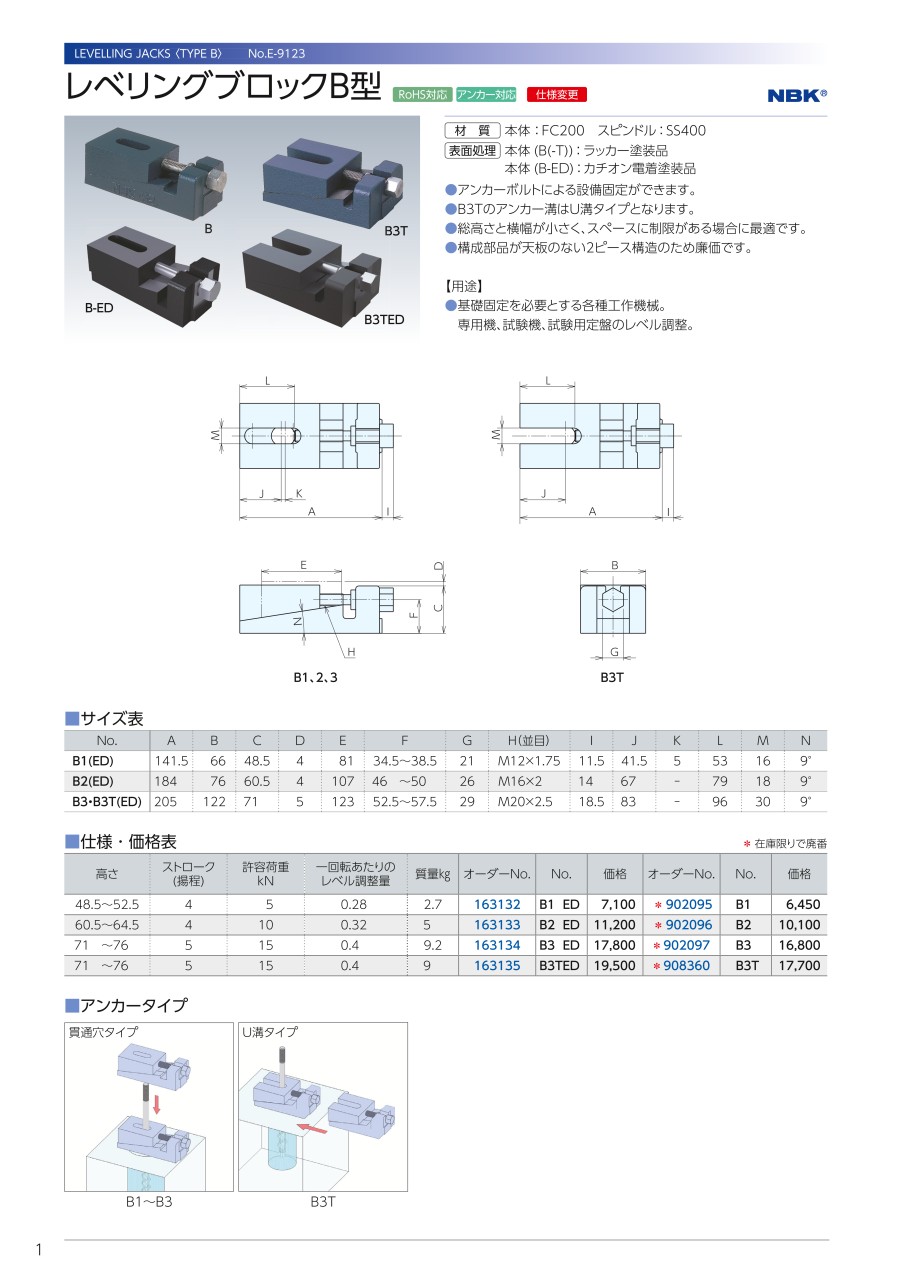

カタログ

商品情報

外形図

B1～B3

B3T

規格表

No.	A	B	C	D	E	F	G	H（並目）	l	J	K	L	M	N
B1	141.5	66	48.5	4	81	34.5～38.5	21	M12×1.75	11.5	41.5	5	53	16	9゜
B2	184	76	60.5	4	107	46～50	26	M16×2	14	67	-	79	18	9゜
B3・B3T	205	122	71	5	123	52.5～57.5	29	M20×2.5	18.5	83	-	96	30	9゜

No.	ストローク	揚程	許容荷重kN	一回転あたりのレベル調整量	質量kg
B1	48.5～52.5	4	5	0.28	2.7
B2	60.5～64.5	4	10	0.32	5
B3	71～76	5	15	0.4	9.2
B3T	71～76	5	15	0.4	9

使用例

商品特長詳細

プレナー、フライス盤、定盤等どのような機械でも使用できます。

製品サポート情報

性能・試験情報

調整に必要な操作トルク（B型）

注意・禁止事項

許容荷重を超えての使用はしないでください。上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。

型番リスト

表示件数

型番

全高 H

(mm)

耐荷重

(kN)

本体奥行き

(mm)

本体幅

(mm)

ストローク(揚程)

(mm)

仕様

最小発注数量

48.5

141.5

48.5 - 52.5

長穴

1個

通常単価(税別) (税込単価)	通常出荷日

6,803円

( 7,483円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【許容荷重】B1…5kN、B2…10kN、B3…15kN、B3T…15kN
【揚程】4～5mm
【特長】
・装置のレベル調整ができます
・アンカーボルトによる設備固定ができます。
・総高さと横幅が小さく、スペースに制限がある場合に最適です。
・構成部品が天板のない2ピース工場のため廉価です。
【用途】
・基礎固定を必要とする各種工作機械、専用機、試験機、試験用定盤のレベル調整
・生産国：日本

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

ナベヤ
レベリングブロック用ベースプレート
フロアーの凹凸の影響をレベリングブロックに直接伝えず、レベル調整の精度向上に役立ちます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

レベリングブロックB型の型番B1のページです。型番B1に関する仕様情報を記載しております。

レベリングブロックB型のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q許容荷重は？

サイズにより、5ＫＮ～15ＫＮです。

Qレベル調整中に作業を止めると搭載物は下がってしまいますか。

許容荷重内であれば作業を止めても下がることはありません。
