メカニカル部品技術窓口
レベリングブロックBW型
- 通常単価(税別)
- 135,570円～1,671,430円
- 税込単価
- 149,127円～1,838,573円
通常出荷日：3日目～4日目
【許容荷重】100kN、200kN、300kN、600kN、1000kN【揚程】5mm、6mm【特長】...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
| 型番 | 一回転当たりの レベル調整量 |
|---|---|
| BW10/BW10ED | 0.28 |
| BW20/BW20ED | 0.28 |
| BW30/BW30ED | 0.21 |
| BW60/BW60ED | 0.24 |
| BW100/BW100ED | 0.08 |
使用例
製品サポート情報
注意・禁止事項
- 許容荷重を超えての使用はしないでください。→上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。
詳細情報
基本情報
【許容荷重】100kN、200kN、300kN、600kN、1000kN
【揚程】5mm、6mm
【特長】
・重量物向けのレベリングブロックです
・スピンドルにベアリングを組込み、低いトルクで操作ができます（BW10を除く）
・摺動部に対して外部からグリス充填ができます
・スラストローラーベアリングが使用されており、重量物のレベル調整もスムーズです
・側面にグリースニップルが付いており、摺動面のグリス切れを防いで、スムーズな操作を可能にします
【用途】
・基礎固定が不要な各種機械や装置
・測定や組み付けを目的とした完成品や素材部品、測定・組み付け用定盤のレベル調整
・生産国：日本
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

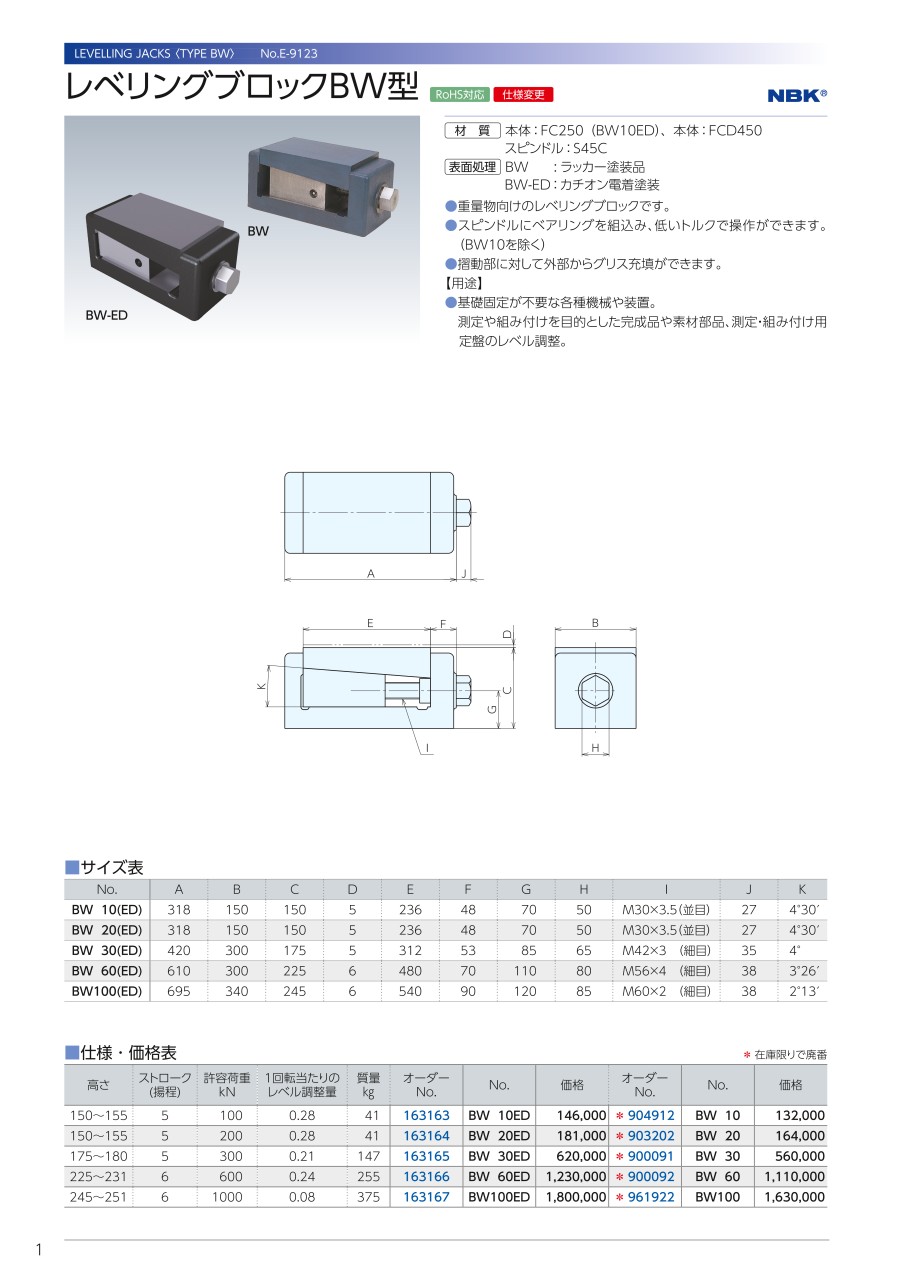

カタログ
レベリングブロックBW型のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qレベル調整中に作業を止めると搭載物は下がってしまいますか。
A
許容荷重内であれば作業を止めても下がることはありません。
