ナベヤ

レベリングエレメント BNRS

カタログ |

通常単価(税別): 3,600円～13,940円

税込単価: 3,960円～15,334円

通常出荷日：3日目

レベル調整機構と防振機能を備えた円形レベリングエレメント。【特長】・ボルトはフレキシブル接続になってお...

詳細を確認

商品画像は代表画像です。ボルトは別途選定をお願いします。

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

レベリングエレメント BNRS（円形）フレキシブル接続の仕様

レベリングエレメント BNRSの外観

P0：防振プレートB0を使用
P4：防振プレートB4を使用
P30W：防振プレートB30Wを使用

レベリングエレメント BNRSの寸法図

（単位：mm）

型番	A	B	C（並目）	許容荷重 kN	質量 kg
BNRS050P4	60	21	M10×1.5	1.0	0.4
BNRS070P4	78	28	M12×1.75	4.0	0.6
BNRS110P4	121	28	M16×2.0	8.0	1.2
BNRS150P4	162	30	M20×2.5	15.0	2.6
BNRS050P0	60	21	M10×1.5	1.5	0.4
BNRS070P0	78	28	M12×1.75	4.5	0.6
BNRS110P0	121	28	M16×2.0	10.0	1.2
BNRS150P0	162	30	M20×2.5	18.0	2.6
BNRS050P30W	60	24	M10×1.5	0.55	0.4
BNRS070P30W	78	31	M12×1.75	1.4	0.6
BNRS110P30W	121	31	M16×2.0	3.0	1.2
BNRS150P30W	162	33	M20×2.5	4.5	2.6

※ ボルトは付属していないため、レベリングねじ（BNVRBF）よりお選びください。

プレート別特性データ

鉛直の特性データ

水平の特性データ

型番リスト

表示件数

型番

最大許容荷重(範囲)

(N)

接続ねじ M

高さH・厚さT

(mm)

最大許容荷重

(kN)

幅

(mm)

使用防振プレート

最小発注数量

701～2500	M10	21	1.5	60	B0	1個
701～2500	M10	21	1	60	B4	1個
701～2500	M10	24	0.55	60	B30W	1個
2501～5500	M12	28	4.5	78	B0	1個
2501～5500	M12	28	4	78	B4	1個
701～2500	M12	31	1.4	78	B30W	1個
5501～12500	M16	28	10	121	B0	1個
5501～12500	M16	28	8	121	B4	1個
2501～5500	M16	31	3	121	B30W	1個
12501～60000	M20	30	18	162	B0	1個
12501～60000	M20	30	15	162	B4	1個
2501～5500	M20	33	4.5	162	B30W	1個

通常単価(税別) (税込単価)	通常出荷日

3,600円 ( 3,960円 )	3日目
3,600円 ( 3,960円 )	3日目
3,600円 ( 3,960円 )	3日目
5,015円 ( 5,517円 )	3日目
5,015円 ( 5,517円 )	3日目
5,015円 ( 5,517円 )	3日目
8,373円 ( 9,210円 )	3日目
8,373円 ( 9,210円 )	3日目
8,373円 ( 9,210円 )	3日目
13,940円 ( 15,334円 )	3日目
13,940円 ( 15,334円 )	3日目
13,940円 ( 15,334円 )	3日目

詳細情報

基本情報

基本情報

レベル調整機構と防振機能を備えた円形レベリングエレメント。
【特長】
・ボルトはフレキシブル接続になっており、床面の傾斜を吸収可能。
・対象とする振動周波数、機械の種類、重量に合わせて3種類のエレメントをご用意。
・対応周波数の低い順からP30W、P4、P0。
・ボルトナットはフレキシブル接続用レベリングねじBNVRBFの中から選択可能。
・ケース材質：FC250、塗装／防振プレート材質：NBR。
【用途】
・プレス機、自動スタンピング機、ダイキャストマシンなどの防振に最適。

ご注意

商品画像は代表画像です。ボルトは別途選定をお願いします。

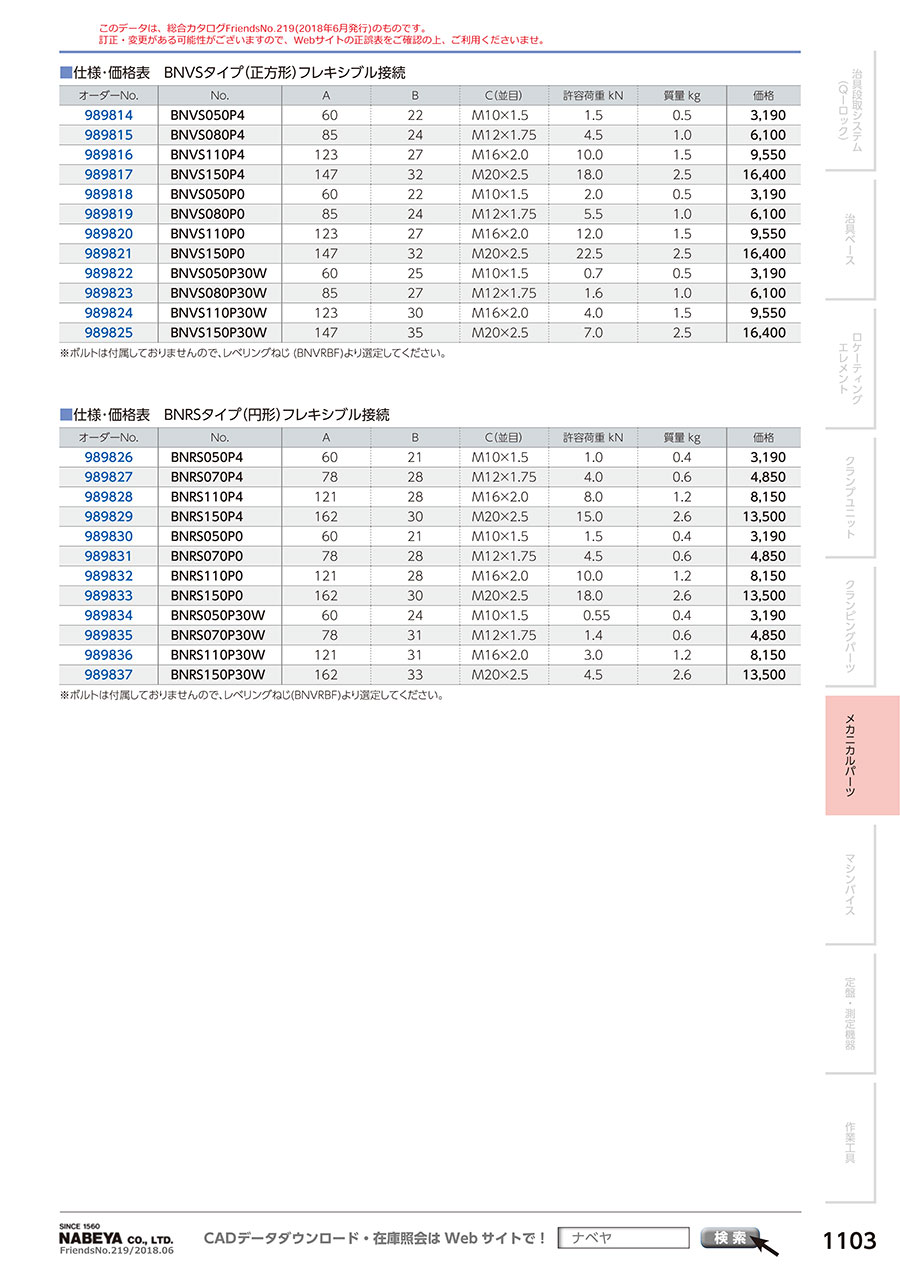

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
