ナベヤ

フットジャッキFJC型（重荷重タイプ）

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 998円～6,920円

税込単価: 1,098円～7,612円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナベヤ

フットジャッキFJ型（標準タイプ）

通常価格(税別)： 358円 (税込価格：394円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナベヤ

フットジャッキFJV型

通常価格(税別)： 391円 (税込価格：430円)

通常出荷日：在庫品1日目

機械、装置等のレベル調整に使用するフットジャッキ。【特長】・鋳物ベースの重荷重...

詳細情報を確認する

種類
各種アジャスタ
特長
金属マウント
許容荷重【範囲選択】 (kN)
15.1～
接地面材質
金属
本体表面処理
亜鉛三価クロメート
ねじ部表面処理
亜鉛三価クロメート
アジャストボルト形首振り機構
なし
高さ調節ハンドル
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

FJC タイプ
ベース：FC250
ネジ・ナット：SS400
FJC-S タイプ SUS304

表面処理

亜鉛三価クロメート

規格表

No.	A（並目）	B	C	D	E	F	G	H	耐荷重 kN	質量 kg
FJC16075	M16×2	75	106	10	21	60	24	13	17	0.39
FJC16100	M16×2	100	131	10	21	60	24	13	17	0.43
FJC16150	M16×2	150	181	10	21	60	24	13	17	0.5
FJC20075	M20×2.5	75	109	13	21	75	30	16	40	0.7
FJC20100	M20×2.5	100	134	13	21	75	30	16	40	0.78
FJC20150	M20×2.5	150	184	13	21	75	30	16	40	0.86
FJC16100S	M16×2	100	127	10	17	60	24	13	20	0.41
FJC16130S	M16×2	130	157	10	17	60	24	13	20	0.45
FJC16150S	M16×2	150	177	10	17	60	24	13	20	0.48
FJC16180S	M16×2	180	207	10	17	60	24	13	20	0.52
FJC20100S	M20×2.5	100	130	13	17	60	30	16	40	0.56
FJC20130S	M20×2.5	130	160	13	17	60	30	16	40	0.62
FJC20150S	M20×2.5	150	180	13	17	60	30	16	40	0.67
FJC20180S	M20×2.5	180	210	13	17	60	30	16	40	0.73

使用例

（1）フットジャッキを設備のレベル調整用ネジ穴に組付けて降ろします。

（2）フットジャッキの六角を回してレベル調整します。
（3）ナットを締め付けます。

性能・試験情報

フットジャッキFJC型（重荷重タイプ）耐荷重表

-	サイズ	耐荷重kN
ベース：FC250 ネジ・ナット：SS400	M16	20
ベース：FC250 ネジ・ナット：SS400	M20	40
SUS304	M16	20
SUS304	M20	40

※1本当たりの耐荷重です。

注意・禁止事項

許容荷重を超えての使用はしないでください。上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。

型番リスト

表示件数

型番

ねじの呼び M

ねじ部材質

本体材質

耐荷重

(kN)

ねじの長さ【範囲選択】

(mm)

ねじの長さ

(mm)

ベース幅

(mm)

本体高さ

(mm)

本体材質(詳細)

ねじ部材質(詳細)

最小発注数量

16	[スチール] スチール	[スチール] スチール	17	70.1～100	75	60	21	-	SS400	1個
16	[スチール] スチール	[スチール] スチール	17	70.1～100	100	60	21	-	SS400	1個
16	[ステンレス] ステンレス	[ステンレス] ステンレス	20	100.1～130	130	60	17	SUS304	SUS304	1個
16	[スチール] スチール	[スチール] スチール	17	130.1～150	150	60	21	-	SS400	1個
16	[ステンレス] ステンレス	[ステンレス] ステンレス	20	130.1～150	150	60	17	SUS304	SUS304	1個
16	[ステンレス] ステンレス	[ステンレス] ステンレス	20	150.1～	180	60	17	SUS304	SUS304	1個
20	[スチール] スチール	[スチール] スチール	40	70.1～100	75	75	21	-	SS400	1個
20	[スチール] スチール	[スチール] スチール	40	70.1～100	100	75	21	-	SS400	1個
20	[ステンレス] ステンレス	[ステンレス] ステンレス	40	70.1～100	100	60	17	SUS304	SUS304	1個
20	[ステンレス] ステンレス	[ステンレス] ステンレス	40	100.1～130	130	60	17	SUS304	SUS304	1個
20	[スチール] スチール	[スチール] スチール	40	130.1～150	150	75	21	-	SS400	1個
20	[ステンレス] ステンレス	[ステンレス] ステンレス	40	130.1～150	150	60	17	SUS304	SUS304	1個
20	[ステンレス] ステンレス	[ステンレス] ステンレス	40	150.1～	180	60	17	SUS304	SUS304	1個

通常単価(税別) (税込単価)	通常出荷日

1,040円 ( 1,144円 )	3日目
998円 ( 1,098円 )	在庫品1日目当日出荷可能
4,610円 ( 5,071円 )	3日目
1,334円 ( 1,467円 )	在庫品1日目当日出荷可能
5,197円 ( 5,717円 )	3日目
5,671円 ( 6,238円 )	3日目
1,389円 ( 1,528円 )	在庫品1日目当日出荷可能
1,589円 ( 1,748円 )	在庫品1日目当日出荷可能
6,254円 ( 6,879円 )	3日目
6,397円 ( 7,037円 )	3日目
1,746円 ( 1,921円 )	在庫品1日目当日出荷可能
6,697円 ( 7,367円 )	3日目
6,920円 ( 7,612円 )	3日目

詳細情報

基本情報

基本情報

機械、装置等のレベル調整に使用するフットジャッキ。
【特長】
・鋳物ベースの重荷重対応タイプ。
・ベース底部に＋の矢打が施してあり、ドライバー等による組付ができます。
・材質はFJCタイプはベース：FC250ネジ・ナット：SS400、FJC-SタイプSUS304。
・表面処理は亜鉛三価クロメート。
【用途】
・機械、装置等のレベル調整に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

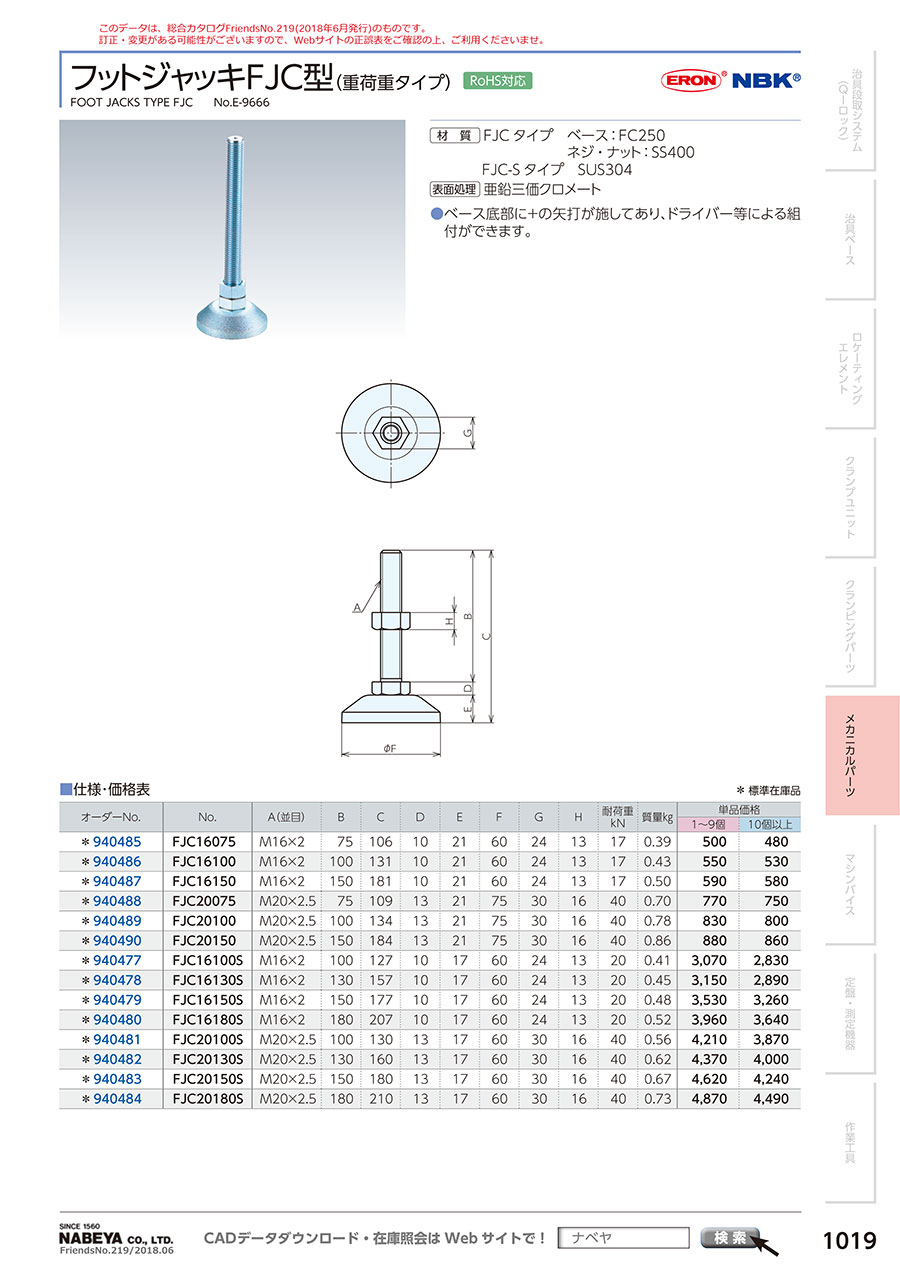

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ナベヤ
フットジャッキ用固定プレート
フットジャッキFJC型と互換性のある固定プレートです。
ナベヤ
フットジャッキ用取付プレート
フットジャッキFJC型と互換性のある取付用プレートです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フットジャッキFJC型（重荷重タイプ）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

平行調整作業

満足度：5.02021/12/29

金属製機材の足に使用しました。機材の平行調整が簡単にできます。長いボルトですが足裏にプラスネジの頭のような溝がありますの...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q耐荷重はどれくらいでしょうか？

17kN～40kNです。
