ナベヤ

レベリングボルト（Aタイプ）

カタログ |

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 998円～3,239円

税込単価: 1,098円～3,563円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナベヤ

レベリングボルト用ナット

通常価格(税別)： 31円 (税込価格：34円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナベヤ

レベリングボルト（Bタイプ）

通常価格(税別)： 738円 (税込価格：812円)

通常出荷日：在庫品1日目

機械、装置等のレベル調整に使用するレベリングボルト。【特長】・レベル調整用。・...

詳細情報を確認する

種類
レベリングボルト

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

LBT、LBTS

LBTN、LBNS

製品仕様

材質

LBT、LBTN：S45C
LBTS、LBNS：SUS303

熱処理

LBTN：先端部焼入
HRC50-60

表面処理

LBT、LBTN：ニッケルメッキ
ナット：3 価クロメート

付属品

LBTN、LBNS：ナット

規格表

LBT

No.	A（細目）	B	C	D	E	F	G	許容荷重 kN	質量g
LBT-A16	M16×1.5	100	80	10	10	21	SR7	14.3	150
LBT-A20	M20×1.5	100	80	10	10	24	SR9	23.4	250
LBT-A24	M24×1.5	103	80	13	10	27	SR10	34.7	350

LBTS

No.	A（細目）	B	C	D	E	F	G	許容荷重 kN	質量g
LBTS-A16	M16×1.5	100	80	10	10	21	SR7	14.3	150
LBTS-A20	M20×1.5	100	80	10	10	24	SR9	23.4	250
LBTS-A24	M24×1.5	103	80	13	10	27	SR10	34.7	350

LBTN

No.	A（並目）	B	C	D	E	F	G	H	許容荷重 kN	質量g
LBTN-A12	M12×1.75	136	120	10	6	18	9	SR10	7.2	100
LBTN-A16	M16×2	136	120	10	6	21	13	SR14	9.8	200
LBTN-A20	M20×2.5	136	120	10	6	24	16	SR17	21.1	300

LBNS

No.	A（並目）	B	C	D	E	F	G	H	許容荷重 kN	質量g
LBNS-A12	M12×1.75	136	120	10	6	18	9	SR10	7.2	100
LBNS-A16	M16×2	136	120	10	6	21	13	SR14	9.8	200
LBNS-A20	M20×2.5	136	120	10	6	24	16	SR17	21.1	300

使用例

各種産業機械の水平・高さ調整に使用します。

（1）レベリングボルトを設備のレベル調整用ネジ穴に組付けます。
（2）レベリングプレートをレベリングボルト直下に配置します。

（3）レベリングボルトがレベリングプレートに当たるまで設備を降ろします。
（4）レベリングボルトの六角を回してレベル調整をします。
（5）レベリングボルト用ナットを締め付けます。

選定サポート情報

適合表

-	レベリングボルト	レベリングプレート
-	レベリングボルト	丸形（据置タイプ）	かさあげ型（据置タイプ）	角型（据置タイプ）	角型（アンカータイプ）
No.	LBT-A16	LPC-0825	LPH-0710	LPS-1010	LPS-1208-H20
	LBT-A20	LPC-1035	LPH-1012	-	LPS-1208-H24
	LBT-A24	LPC-1045	LPH-1212	-	LPS-1510-H20
	LBTS-A16	LPCS-0830	LPH-1515	-	LPS-1510-H24
	LBTS-A20	LPCS-1040	-	-	-
	LBTS-A24	-	-	-	-
	LBTN-A12	-	-	-	-
	LBTN-A16	-	-	-	-
	LBTN-A20	-	-	-	-
	LBNS-A12	-	-	-	-
	LBNS-A16	-	-	-	-
	LBNS-A20	-	-	-	-

性能・試験情報

レベリングボルト強度表

-	サイズ	耐荷重kN
細目（鉄・SUS）	M16	14.3
	M20	23.4
	M24	34.7
	M24 φ13穴付	23.4
	M32 φ20穴付	36.9
	M36 φ24穴付	42.8
並目（鉄・SUS）	M12	7.2
	M16	13.5
	M20	21.1

※1本当たりの耐荷重です。

注意・禁止事項

許容荷重を超えての使用はしないでください。上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。

型番リスト

表示件数

型番

材質

本体材質

ネジ(ネジプッシュ)/ナット材質

表面処理(本体)

表面処理(ねじ/ナット)

適合ねじ径M

(mm)

ねじの長さ

(mm)

最小発注数量

ステンレス	SUS303	SUS303	-	-	M12x1.75	136	1個
ステンレス	SUS303	SUS303	-	-	M16x2	136	1個
ステンレス	SUS303	SUS303	-	-	M20x2.5	136	1個
スチール	S45C	S45C	ニッケルメッキ	ニッケルメッキ	M16x1.5	100	1個
スチール	S45C	S45C	ニッケルメッキ	ニッケルメッキ	M20x1.5	100	1個
スチール	S45C	S45C	ニッケルメッキ	ニッケルメッキ	M24x1.5	103	1個
スチール	S45C	S45C	ニッケルメッキ	ニッケルメッキ	M12x1.75	136	1個
スチール	S45C	S45C	ニッケルメッキ	ニッケルメッキ	M16x2	136	1個
スチール	S45C	S45C	ニッケルメッキ	ニッケルメッキ	M20x2.5	136	1個
ステンレス	SUS303	SUS303	-	-	M16x1.5	100	1個
ステンレス	SUS303	SUS303	-	-	M20x1.5	100	1個
ステンレス	SUS303	SUS303	-	-	M24x1.5	103	1個

通常単価(税別) (税込単価)	通常出荷日

2,797円 ( 3,077円 )	3日目
2,997円 ( 3,297円 )	3日目
3,239円 ( 3,563円 )	3日目
998円 ( 1,098円 )	在庫品1日目当日出荷可能
1,097円 ( 1,207円 )	在庫品1日目当日出荷可能
1,297円 ( 1,427円 )	在庫品1日目当日出荷可能
1,597円 ( 1,757円 )	在庫品1日目当日出荷可能
1,699円 ( 1,869円 )	3日目
1,897円 ( 2,087円 )	在庫品1日目当日出荷可能
2,697円 ( 2,967円 )	3日目
2,497円 ( 2,747円 )	3日目
3,197円 ( 3,517円 )	3日目

詳細情報

基本情報

基本情報

機械、装置等のレベル調整に使用するレベリングボルト。
【特長】
・レベル調整用。
・先端が球面形状しており、レベリングプレートとの調整角度が自由になります。
・材質はLBT、LBTN：S45C、LBTS、LBNS：SUS303。
・熱処理はLBTN：先端部焼入HRC50-60。
・表面処理はLBT、LBTN：ニッケルメッキ、ナット：3価クロメート。
・付属品はLBTN、LBNS：ナット。
【用途】
・機械、装置等のレベル調整に便利。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

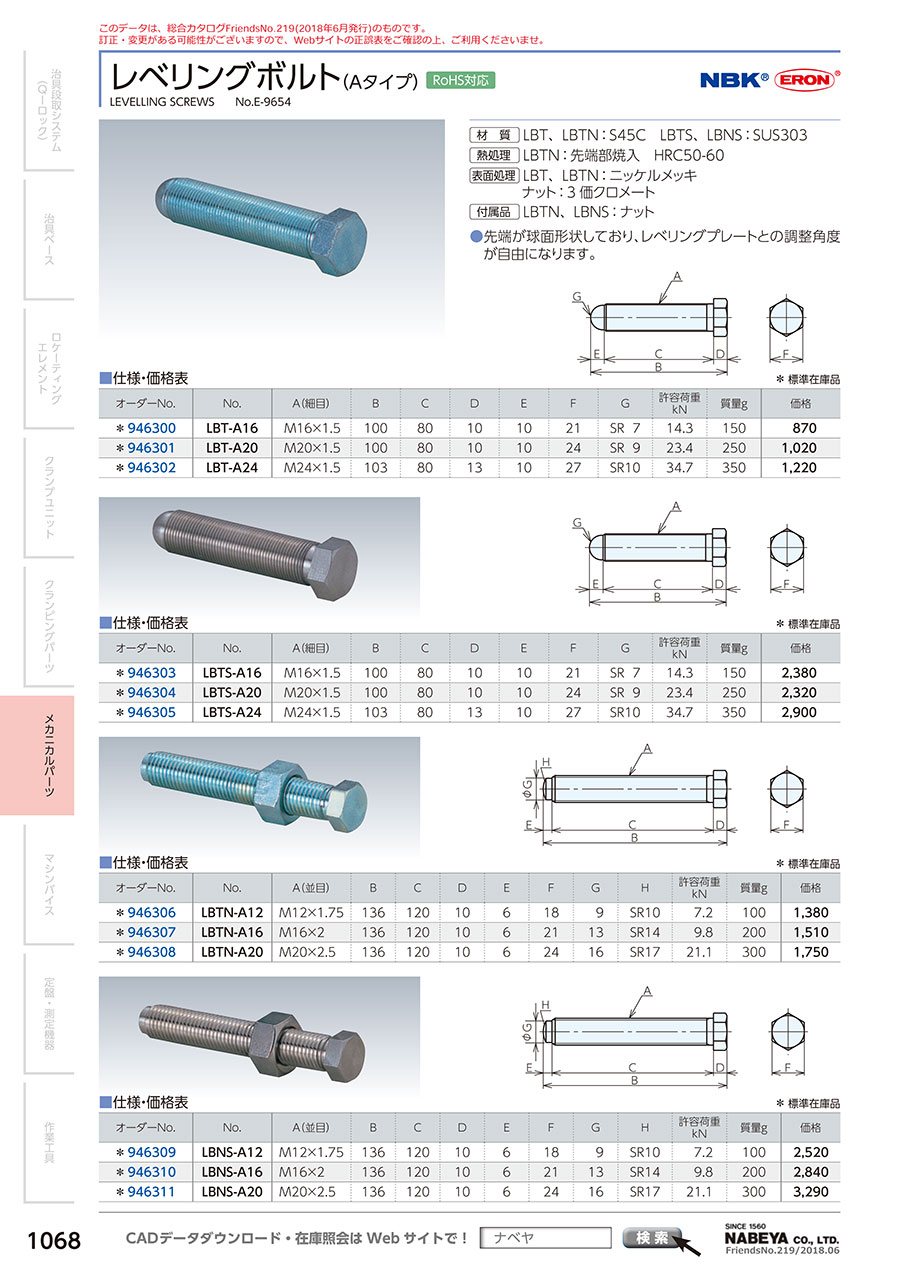

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ナベヤ
レベリングボルト用ナット
レべリングボルトと互換性のあるナットです。
ナベヤ
レベリングボルト（Bタイプ）
頭部の二面幅が小さい狭所での作業に便利なタイプのレベリングボルトです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

レベリングボルト（Aタイプ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q精密なレベル調整がしたいのですが？

ボルトは細目と並目があります。細目タイプをご使用下さい。
