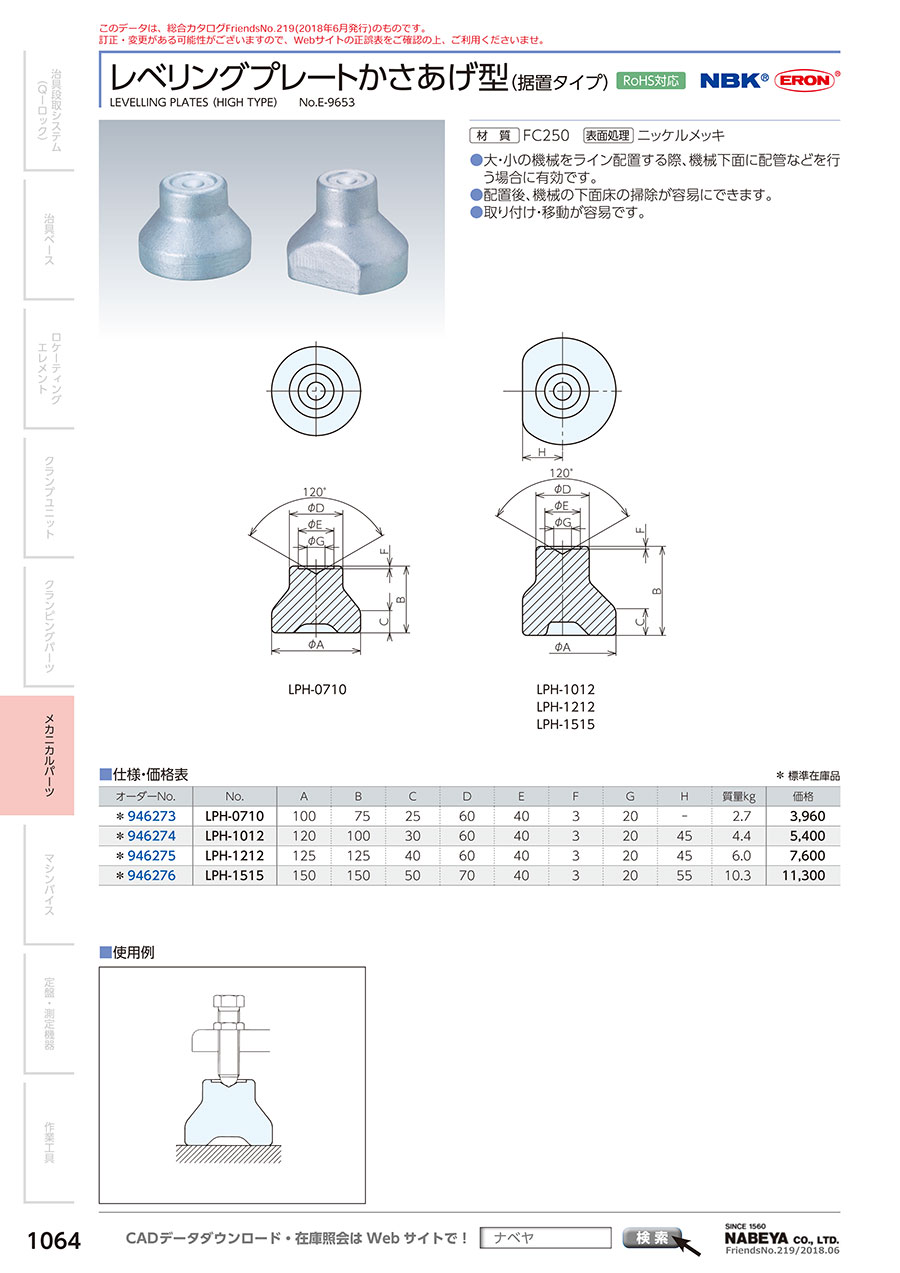

レベリングプレート（かさあげ型）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,189円～11,899円
- 税込単価
- 4,608円～13,089円
取付、移動が簡単なレベリングプレート。かさあげ型ですので装置下に配管等を行う場...
詳細情報を確認するご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
外形図
据置タイプ
LPH-0710
LPH-1012
LPH-1212
LPH-1515
締結タイプ
LPH-0710-M
LPH-1012-M
LPH-1212-M
LPH-1515-M
アンカータイプ
LPH-0710-H13
LPH-0710-H20
LPH-1012-H13、20、24
LPH-1212-H20、24
LPH-1515-H20、24
製品仕様
- RoHS対応
- 材質：FC250
- 表面処理：ニッケルメッキ
規格表
据置タイプ
| No. | A | B | C | D | E | F | G | H | 質量kg |
|---|---|---|---|---|---|---|---|---|---|
| LPH-0710 | 100 | 75 | 25 | 60 | 40 | 3 | 20 | - | 2.7 |
| LPH-1012 | 120 | 100 | 30 | 60 | 40 | 3 | 20 | 45 | 4.4 |
| LPH-1212 | 125 | 125 | 40 | 60 | 40 | 3 | 20 | 45 | 6.0 |
| LPH-1515 | 150 | 150 | 50 | 70 | 40 | 3 | 20 | 55 | 10.3 |
締結タイプ
| No. | A | B | C | D | E | F | G（細目） | H | 質量kg |
|---|---|---|---|---|---|---|---|---|---|
| LPH-0710-M | 100 | 75 | 25 | 60 | 40 | 3 | M10×1.5 | - | 2.7 |
| LPH-1012-M | 120 | 100 | 30 | 60 | 40 | 3 | M10×1.5 | 45 | 4.4 |
| LPH-1212-M | 125 | 125 | 40 | 60 | 40 | 3 | M10×1.5 | 45 | 6.0 |
| LPH-1515-M | 150 | 150 | 50 | 70 | 40 | 3 | M10×1.5 | 55 | 10.3 |
アンカータイプ
| No. | A | B | C | D | E | F | G | 質量kg |
|---|---|---|---|---|---|---|---|---|
| LPH-0710-H13 | 100 | 75 | 25 | 60 | 40 | 3 | 13 | 2.7 |
| LPH-0710-H20 | 100 | 75 | 25 | 60 | 40 | 3 | 20 | 2.7 |
| LPH-1012-H13 | 120 | 100 | 40 | 60 | 40 | 3 | 13 | 4.4 |
| LPH-1012-H20 | 120 | 100 | 40 | 60 | 40 | 3 | 20 | 4.4 |
| LPH-1012-H24 | 120 | 100 | 40 | 60 | 40 | 3 | 24 | 4.4 |
| LPH-1212-H20 | 125 | 125 | 45 | 60 | 40 | 3 | 20 | 6.0 |
| LPH-1212-H24 | 125 | 125 | 45 | 60 | 40 | 3 | 24 | 6.0 |
| LPH-1515-H20 | 150 | 150 | 60 | 70 | 40 | 3 | 20 | 10.3 |
| LPH-1515-H24 | 150 | 150 | 60 | 70 | 40 | 3 | 24 | 10.3 |
使用例
- 各種産業機械の水平・高さ調整に使用します。
（1）レベリングボルトを設備のレベル調整用ネジ穴に組付けます。
（2）レベリングプレートをレベリングボルト直下に配置します。
（3）レベリングボルトがレベリングプレートに当たるまで設備を降ろします。
（4）レベリングボルトの六角を回してレベル調整をします。
（5）レベリングボルト用ナットを締め付けます。
選定サポート情報
適合表
| - | レベリングプレート | レベリングボルト | アジャストジャッキボルト | |||
|---|---|---|---|---|---|---|
| かさあげ型 | Aタイプ | （穴付）Aタイプ | Bタイプ | （穴付）Bタイプ | ||
| No. | LPH-0710 | LBT-A16 | - | LBT-B16 | - | AJB12 |
| LPH-1012 | LBT-A20 | LBT-B20 | AJB16 | |||
| LPH-1212 | LBT-A24 | LBT-B24 | AJB20 | |||
| LPH-1515 | LBTS-A16 | LBTS-B16 | AJB24 | |||
| - | LBTS-A20 | LBTS-B20 | - | |||
| LBTS-A24 | LBTS-B20 | |||||
| LBTN-A12 | LBTN-B12 | |||||
| LBTN-A16 | LBTN-B16 | |||||
| LBTN-A20 | LBTN-B20 | |||||
| LBNS-A12 | LBNS-B12 | |||||
| LBNS-A16 | LBNS-B16 | |||||
| LBNS-A20 | LBNS-B20 | |||||
| LPH-0710-M | - | LBT-A24-H13 | - | LBT-B24-H13 | - | |
| LPH-1012-M | LBTS-A24-H13 | LBTS-B24-H13 | ||||
| LPH-1212-M | - | - | ||||
| LPH-1515-M | ||||||
| LPH-0710-H13 | - | LBT-A24-H13 | - | LBT-B24-H13 | - | |
| LPH-1012-H13 | LBTS-A24-H13 | LBTS-B24-H13 | ||||
| LPH-0710-H20 | - | LBT-A32-H20 | - | LBT-B32-H20 | - | |
| LPH-1012-H20 | - | - | ||||
| LPH-1212-H20 | ||||||
| LPH-1515-H20 | ||||||
| LPH-1012-H24 | - | LBT-A36-H24 | - | LBT-B36-H24 | - | |
| LPH-1212-H24 | - | - | ||||
| LPH-1515-H24 | ||||||
性能・試験情報
レベリングボルト強度表
| - | サイズ | 耐荷重kN |
|---|---|---|
| 細目 （鉄・SUS） | M16 | 14.3 |
| M20 | 23.4 | |
| M24 | 34.7 | |
| M24 φ13穴付 | 23.4 | |
| M32 φ20穴付 | 36.9 | |
| M36 φ24穴付 | 42.8 | |
| 並目 （鉄・SUS） | M12 | 7.2 |
| M16 | 13.5 | |
| M20 | 21.1 |
※1本当たりの耐荷重です。
注意・禁止事項
- レベリングボルトの許容荷重を超えての使用はしないでください。上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,197円 ( 4,617円 ) | 在庫品1日目当日出荷可能 |
4,297円 ( 4,727円 ) | 3日目 |
4,189円 ( 4,608円 ) | 3日目 |
4,297円 ( 4,727円 ) | 3日目 |
5,697円 ( 6,267円 ) | 在庫品1日目当日出荷可能 |
5,897円 ( 6,487円 ) | 3日目 |
5,889円 ( 6,478円 ) | 3日目 |
5,889円 ( 6,478円 ) | 3日目 |
5,616円 ( 6,178円 ) | 3日目 |
7,997円 ( 8,797円 ) | 3日目 |
7,989円 ( 8,788円 ) | 3日目 |
7,989円 ( 8,788円 ) | 3日目 |
7,889円 ( 8,678円 ) | 3日目 |
11,899円 ( 13,089円 ) | 3日目 |
11,560円 ( 12,716円 ) | 3日目 |
11,730円 ( 12,903円 ) | 3日目 |
11,220円 ( 12,342円 ) | 3日目 |
詳細情報
基本情報
取付、移動が簡単なレベリングプレート。かさあげ型ですので装置下に配管等を行う場合有効です。
【特長】
・大・小の機械をライン配置する際、機械下面に配管などを行う場合に有効です。
・配置後、機械の下面床の掃除が容易にできます。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
