レベリングエレメント BNR

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 2,797円～21,420円

税込単価: 3,077円～23,562円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナベヤ

防振プレート（B6）

通常価格(税別)： 1,989円 (税込価格：2,188円)

通常出荷日：3 日目～

レベル調整機構と防振機能を備えた、ボルトオンタイプの円形レベリングエレメント。...

詳細情報を確認する

種類
防振マウント・空気ばね
材質
FC250
接続形状
片端めねじ
特性
防振性
本体表面処理
塗装
底面ゴム材質
ニトリルゴム

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

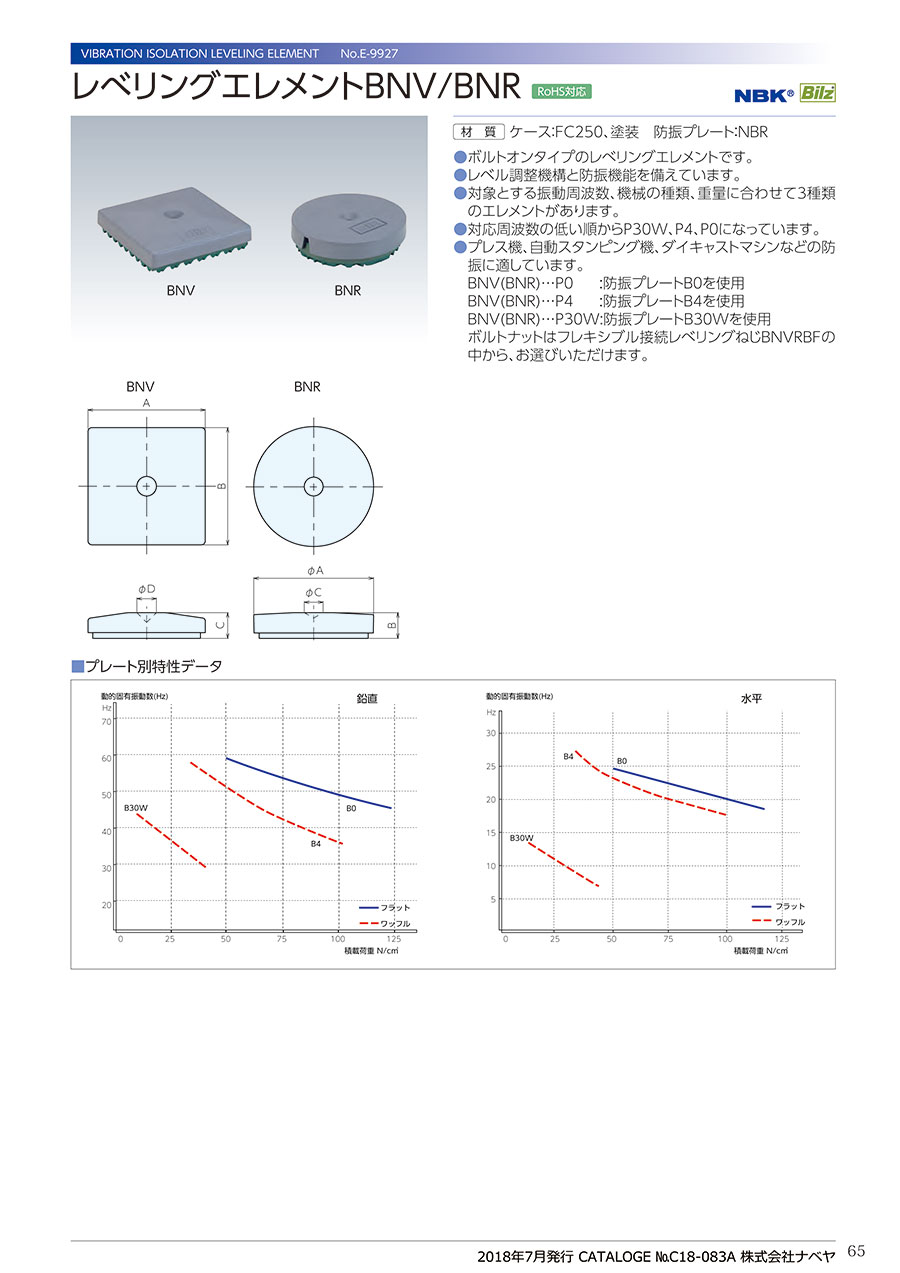

レベリングエレメント BNR（円形）の仕様

レベリングエレメント BNRの外観

P0：防振プレートB0を使用
P4：防振プレートB4を使用
P30W：防振プレートB30Wを使用

レベリングエレメント BNRの寸法図

（単位：mm）

型番	A	B	C	許容荷重 kN	質量 kg
BNR050P4	60	21	12	1.5	0.2
BNR080P4	85	21	14	4.0	0.4
BNR110P4	121	26	18	8.0	1.2
BNR150P4	162	30	18	15.0	2.6
BNR200P4	213	30	23	25.0	4.6
BNR050P0	60	21	12	1.5	0.2
BNR080P0	85	21	14	5.0	0.4
BNR110P0	121	26	18	10.0	1.2
BNR150P0	162	30	18	18.0	2.6
BNR200P0	213	30	23	35.0	4.6
BNR050P30W	60	24	12	0.55	0.2
BNR080P30W	85	24	14	1.4	0.4
BNR110P30W	121	29	18	3.0	1.2
BNR150P30W	162	33	18	4.5	2.6
BNR200P30W	213	33	23	10.0	4.6

※ボルトは付属しておりませんので、フレキシブル接続用レベリングねじ（BNVRBF）より選定してください。

プレート別特性データ

鉛直の特性データ

水平の特性データ

型番リスト

表示件数

型番

最大許容荷重(範囲)

(N)

高さH・厚さT

(mm)

最大許容荷重

(kN)

径

(φ)

使用防振プレート

最小発注数量

701～2500	21	1.5	60	B0	1個
701～2500	21	1.5	60	B4	1個
301～700	24	0.55	60	B30W	1個
2501～5500	21	5	85	B0	1個
2501～5500	21	4	85	B4	1個
701～2500	24	1.4	85	B30W	1個
5501～12500	26	10	121	B0	1個
5501～12500	26	8	121	B4	1個
2501～5500	29	3	21	B30W	1個
12501～60000	30	18	162	B0	1個
12501～60000	30	15	162	B4	1個
2501～5500	33	4.5	162	B30W	1個
12501～60000	30	35	213	B0	1個
12501～60000	30	25	213	B4	1個
5501～12500	33	10	213	B30W	1個

通常単価(税別) (税込単価)	通常出荷日

2,797円 ( 3,077円 )	3日目
2,797円 ( 3,077円 )	3日目
2,797円 ( 3,077円 )	3日目
4,633円 ( 5,096円 )	3日目
4,633円 ( 5,096円 )	3日目
4,633円 ( 5,096円 )	3日目
7,480円 ( 8,228円 )	3日目
7,480円 ( 8,228円 )	3日目
7,480円 ( 8,228円 )	3日目
12,750円 ( 14,025円 )	3日目
12,750円 ( 14,025円 )	3日目
12,750円 ( 14,025円 )	3日目
21,420円 ( 23,562円 )	3日目
21,420円 ( 23,562円 )	3日目
21,420円 ( 23,562円 )	3日目

詳細情報

基本情報

基本情報

レベル調整機構と防振機能を備えた、ボルトオンタイプの円形レベリングエレメント。
【特長】
・対象とする振動周波数、機械の種類、重量に合わせて3種類のエレメントをご用意。
・対応周波数の低い順からP30W、P4、P0。
・ボルトナットはフレキシブル接続レべリングねじBNVRBFの中から選択可能。
・ケース材質：FC250、塗装／防振プレート材質：NBR。
【用途】
・プレス機、自動スタンピング機、ダイキャストマシンなどの防振に最適。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
アジャスタパッド　防振タイプ
従来品では床面への振動が気になるお客様向けの防振タイプのアジャスタパッドです。
ミスミ
防振パッド　軽荷重タイプ
軽荷重対応の防振パッドです。1本当たり荷重範囲は0.4kN～0.88kNのタイプになります。
ミスミ
防振パッド　重荷重タイプ
重荷重タイプの防振パッドです。1本当たり荷重範囲は1.47kN～11.76kNのタイプになります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
