ナベヤ

フットジャッキ用取付プレート

カタログ |

通常単価(税別): 361円～608円

税込単価: 397円～669円

通常出荷日：3日目

フットジャッキの取付に使用するアジャスタ関連部品。【特長】・フットジャッキの取付用プレート。・M8、M...

詳細を確認

よく一緒に見られています

ナベヤ

フットジャッキ用固定プレート

通常価格(税別)： 518円 (税込価格：570円)

通常出荷日：在庫品1日目

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

規格表

型番	A（並目）	B	C	D	E	F	G	H	質量㎏
FJTP08	M8×1.25	45	25	33	8	2	6	-	0.02
FJTP12A	M12×1.75	40	40	28	28	2	10	6	0.04
FJTP12B	M12×1.75	60	40	42	22	2	10	8	0.06
FJTP16A	M16×2	50	50	36	36	3	13	8	0.09
FJTP16B	M16×2	80	50	56	26	3	13	8	0.12
FJTP20A	M20×2.5	50	50	36	36	3	17	8	0.11
FJTP20B	M20×2.5	80	50	56	26	3	17	8	0.15

型番リスト

表示件数

型番

長手（長さ）

(mm)

短手（幅）

(mm)

長手（長さ）取付ピッチ

(mm)

短手（幅）取付ピッチ

(mm)

総高さ

(mm)

最小発注数量

45	25	33	-	8	1個
40	40	28	28	12	1個
60	40	42	22	12	1個
50	50	36	36	16	1個
80	50	56	26	16	1個
50	50	36	36	20	1個
80	50	56	26	20	1個

通常単価(税別) (税込単価)	通常出荷日

361円 ( 397円 )	3日目
467円 ( 514円 )	3日目
448円 ( 493円 )	3日目
569円 ( 626円 )	3日目
558円 ( 614円 )	3日目
558円 ( 614円 )	3日目
608円 ( 669円 )	3日目

詳細情報

基本情報

基本情報

フットジャッキの取付に使用するアジャスタ関連部品。
【特長】
・フットジャッキの取付用プレート。
・M8、M12、M16、M20と4サイズ対応。
・六角ナットはカシメているため抜け落ちない。
・材質はSS400。
・表面処理はユニクロメッキ。
【用途】
・装置等に取付ければ、フットジャッキの取付が可能。

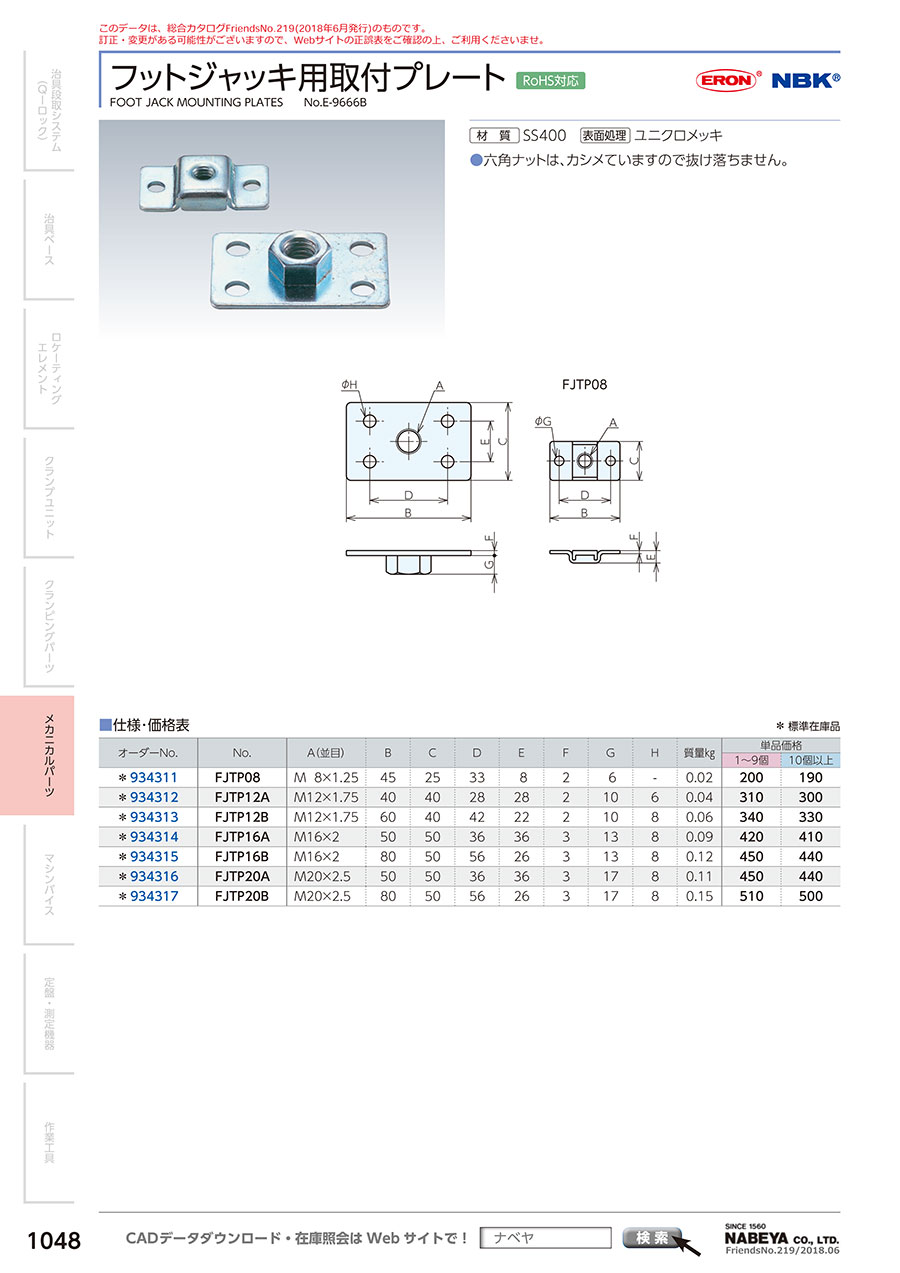

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フットジャッキ用取付プレートのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q対応サイズは？

M8、M12、M16、M20の4種類です。
