ナベヤ

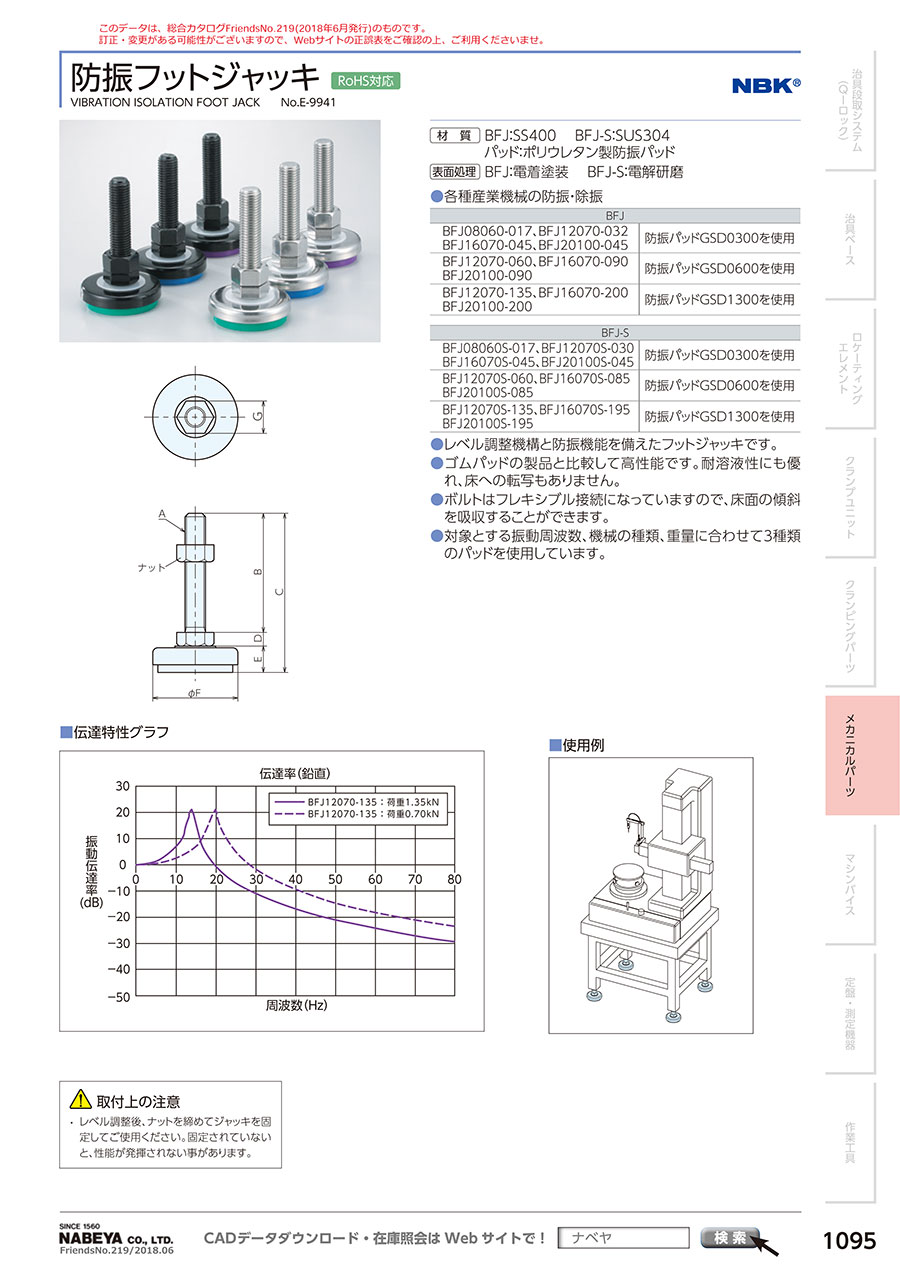

防振フットジャッキ

防振フットジャッキ

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が20型番あります。
数量：

商品情報

外形図

防振フットジャッキ 外形図

製品仕様

材質

  • BFJ：SS400
  • BFJ-S：SUS304
  • パッド：ポリウレタン製防振パッド

表面処理

  • BFJ：電着塗装
  • BFJ-S：電解研磨

各種産業機械の防振・除振

BFJ
BFJ08060-017、BFJ12070-032
BFJ16070-045、BFJ20100-045		防振パッドGSD0300を使用
BFJ12070-060、BFJ16070-090
BFJ20100-090		防振パッドGSD0600を使用
BFJ12070-135、BFJ16070-200
BFJ20100-200		防振パッドGSD1300を使用
BFJ-S
BFJ08060S-017、BFJ12070S-030
BFJ16070S-045、BFJ20100S-045		防振パッドGSD0300を使用
BFJ12070S-060、BFJ16070S-085
BFJ20100S-085		防振パッドGSD0600を使用
BFJ12070S-135、BFJ16070S-195
BFJ20100S-195		防振パッドGSD1300を使用

規格表

型 番A（並目）BCDEFG質量g許容荷重kN
BFJ08060-017M8×1.2560815.515.54013700.09～0.17
BFJ12070-032M12×1.757093.5815.550191500.17～0.32
BFJ12070-060M12×1.757093.5815.550191500.32～0.60
BFJ12070-135M12×1.757093.5815.550191500.70～1.35
BFJ16070-045M16×2.07096.51016.560242500.25～0.45
BFJ16070-090M16×2.07096.51016.560242500.45～0.90
BFJ16070-200M16×2.07096.51016.560242501.00～2.00
BFJ20100-045M20×2.5100130.51317.560304000.25～0.45
BFJ20100-090M20×2.5100130.51317.560304000.45～0.90
BFJ20100-200M20×2.5100130.51317.560304001.00～2.00
BFJ08060S-017M8×1.2560815.515.54013700.09～0.17
BFJ12070S-030M12×1.757094.5816.550191500.16～0.30
BFJ12070S-060M12×1.757094.5816.550191500.31～0.60
BFJ12070S-135M12×1.757094.5816.550191500.70～1.35
BFJ16070S-045M16×2.07097.51017.560242600.23～0.45
BFJ16070S-085M16×2.07097.51017.560242600.45～0.85
BFJ16070S-195M16×2.07097.51017.560242601.00～1.95
BFJ20100S-045M20×2.5100131.51318.560304200.23～0.45
BFJ20100S-085M20×2.5100131.51318.560304200.45～0.85
BFJ20100S-195M20×2.5100131.51318.560304201.00～1.95

使用例

防振フットジャッキ 使用例01
防振フットジャッキ 使用例02
防振フットジャッキ 使用例03

（1）フットジャッキを設備のレベル調整用ネジ穴に組付けて降ろします。

防振フットジャッキ 使用例04

（2）フットジャッキの六角を回してレベル調整します。
（3）ナットを締め付けます。

選定サポート情報

選定サポート情報

選定の前に

STEP1 装置重量の確認

  • 防振対象の装置重量を調べます。
  • 加工機の場合は加工するワークの重量、測定機の場合は測定物の重量も加算してください。


STEP2 搭載重量の算出

  • 搭載重量は、支持点1 箇所あたりの荷重のことです。
    ［装置重量÷支持点の数］によって算出します。
  • パッド／プレートタイプを使用する場合は、支持点のサイズ（装置の脚サイズなど）も確認してください。


STEP3 加振周波数の確認

  • 防振対象装置の加振周波数を推定します。
    加振周波数は、［防振対象装置の回転数（rpm）÷60（秒）］によって推定します。推定が困難な場合は、振動計を使用して測定してください。
    ここまでの準備で算出した数値をメモしておきます。
    搭載重量＝○○（kg）…（1）、加振周波数＝○○（Hz）…（2）

選定サポート情報

STEP1 固有振動数による絞り込み

  • 固有振動数とは、除振・防振製品が持つ固有の振動数です。
    特性グラフでは、除振・防振効果のある振動数帯と搭載重量が表示されています。
    加振周波数（2）1/2（0.5倍）以下の固有振動数となる除振・防振製品を選定してください。
    固有振動数の目安＝［加振周波数（2）×0.5］＝○○（Hz）…（3）


STEP2 搭載重量による絞り込み

  • 算出した搭載重量（1）が選定候補の除振・防振製品となります。


STEP3 除振・防振製品の決定

  • 特性グラフにおいて、STEP1 とSTEP2 の両条件を満たす領域から除振・防振製品を選定します。

※搭載重量よりも軽すぎる除振・防振製品を選定すると、十分な除振・防振効果が得られない場合があります。

◎選定時のご注意
重心が高い装置や移動物・加振源を内蔵する装置は、振動対策によって揺れが大きくなる場合があります。除振・防振製品を装置
内部の重心に近い位置に設置することにより装置の揺れが小さくなります。

◎振動伝達特性グラフの読み方
振動伝達率は、右図のような伝達特性グラフで表され、除振や防振製品の性能を表す指標として使用されます。グラフの横軸は周波数（Hz）、縦軸は振動伝達率（dB）です。

〈グラフの読み方〉
除振、防振の対象となる振動が40Hzの場合、縦軸の振動伝達率は-10dBですので、床の振動の大きさを1としたとき、振動は1/3（0.3）に減衰します。一方対象となる振動が22Hzの場合は、振動伝達率は10dBですので、振動は3に増幅します。
振動伝達率が0より大きくなる周波数は増幅しますので注意が必要です。最も増幅する周波数が除振・防振製品の固有振動数になります。
防振フットジャッキ 選定サポート情報02_振動伝達特性グラフ

性能・試験情報

防振フットジャッキ 性能情報01

伝達特性グラフ

防振フットジャッキ 性能情報02

プレート別特性データ（BFJ）

防振フットジャッキ 性能情報03

プレート別特性データ（BFJ-S）

注意・禁止事項

  •  レベル調整後、ナットを締めてジャッキを固定してご使用ください。固定されていないと、性能が発揮されない事があります。

型番リスト

表示件数
  • 1
    • 型番
    BFJ08060-017
    BFJ08060S-017
    BFJ12070-032
    BFJ12070-060
    BFJ12070-135
    BFJ12070S-030
    BFJ12070S-060
    BFJ12070S-135
    BFJ16070-045
    BFJ16070-090
    BFJ16070-200
    BFJ16070S-045
    BFJ16070S-085
    BFJ16070S-195
    BFJ20100-045
    BFJ20100-090
    BFJ20100-200
    BFJ20100S-045
    BFJ20100S-085
    BFJ20100S-195

    ねじの呼び M

    ねじ部 材質

    本体材質

    許容荷重【範囲選択】

    (kN)

    耐荷重

    (kN)

    ねじの長さ【範囲選択】

    (mm)

    ねじの長さ

    (mm)

    ベース幅

    (mm)

    本体高さ

    (mm)

    本体材質(詳細)

    本体表面処理

    ねじ部 表面処理

    許容荷重（最小）

    (kN)

    		最小発注数量
    8
    [スチール] スチール
    [スチール] スチール
    ～1.0
    0.17
    40.1～70
    60
    40
    15.5
    SS400
    [塗装] 電着塗装
    電着塗装
    0.09
    1個
    8
    [ステンレス] ステンレス
    [ステンレス] ステンレス
    ～1.0
    0.17
    40.1～70
    60
    40
    15.5
    SUS304
    電解研磨
    電解研磨
    0.09
    1個
    12
    [スチール] スチール
    [スチール] スチール
    ～1.0
    0.32
    40.1～70
    70
    50
    15.5
    SS400
    [塗装] 電着塗装
    電着塗装
    0.17
    1個
    12
    [スチール] スチール
    [スチール] スチール
    ～1.0
    0.6
    40.1～70
    70
    50
    15.5
    SS400
    [塗装] 電着塗装
    電着塗装
    0.32
    1個
    12
    [スチール] スチール
    [スチール] スチール
    1.1～6.0
    1.35
    40.1～70
    70
    50
    15.5
    SS400
    [塗装] 電着塗装
    電着塗装
    0.7
    1個
    12
    [ステンレス] ステンレス
    [ステンレス] ステンレス
    ～1.0
    0.3
    40.1～70
    70
    50
    16.5
    SUS304
    電解研磨
    電解研磨
    0.16
    1個
    12
    [ステンレス] ステンレス
    [ステンレス] ステンレス
    ～1.0
    0.6
    40.1～70
    70
    50
    16.5
    SUS304
    電解研磨
    電解研磨
    0.31
    1個
    12
    [ステンレス] ステンレス
    [ステンレス] ステンレス
    1.1～6.0
    1.35
    40.1～70
    70
    50
    16.5
    SUS304
    電解研磨
    電解研磨
    0.7
    1個
    16
    [スチール] スチール
    [スチール] スチール
    ～1.0
    0.45
    40.1～70
    70
    60
    16.5
    SS400
    [塗装] 電着塗装
    電着塗装
    0.25
    1個
    16
    [スチール] スチール
    [スチール] スチール
    ～1.0
    0.9
    40.1～70
    70
    60
    16.5
    SS400
    [塗装] 電着塗装
    電着塗装
    0.45
    1個
    16
    [スチール] スチール
    [スチール] スチール
    1.1～6.0
    2
    40.1～70
    70
    60
    16.5
    SS400
    [塗装] 電着塗装
    電着塗装
    1
    1個
    16
    [ステンレス] ステンレス
    [ステンレス] ステンレス
    ～1.0
    0.45
    40.1～70
    70
    60
    17.5
    SUS304
    電解研磨
    電解研磨
    0.23
    1個
    16
    [ステンレス] ステンレス
    [ステンレス] ステンレス
    ～1.0
    0.85
    40.1～70
    70
    60
    17.5
    SUS304
    電解研磨
    電解研磨
    0.45
    1個
    16
    [ステンレス] ステンレス
    [ステンレス] ステンレス
    1.1～6.0
    1.95
    40.1～70
    70
    60
    17.5
    SUS304
    電解研磨
    電解研磨
    1
    1個
    20
    [スチール] スチール
    [スチール] スチール
    ～1.0
    0.45
    70.1～100
    100
    60
    17.5
    SS400
    [塗装] 電着塗装
    電着塗装
    0.25
    1個
    20
    [スチール] スチール
    [スチール] スチール
    ～1.0
    0.9
    70.1～100
    100
    60
    17.5
    SS400
    [塗装] 電着塗装
    電着塗装
    0.45
    1個
    20
    [スチール] スチール
    [スチール] スチール
    1.1～6.0
    2
    70.1～100
    100
    60
    17.5
    SS400
    [塗装] 電着塗装
    電着塗装
    1
    1個
    20
    [ステンレス] ステンレス
    [ステンレス] ステンレス
    ～1.0
    0.45
    70.1～100
    100
    60
    18.5
    SUS304
    電解研磨
    電解研磨
    0.23
    1個
    20
    [ステンレス] ステンレス
    [ステンレス] ステンレス
    ～1.0
    0.85
    70.1～100
    100
    60
    18.5
    SUS304
    電解研磨
    電解研磨
    0.45
    1個
    20
    [ステンレス] ステンレス
    [ステンレス] ステンレス
    ～1.0
    1.95
    70.1～100
    100
    60
    18.5
    SUS304
    電解研磨
    電解研磨
    1
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,555円
    ( 1,711円 )
    在庫品1日目当日出荷可能
    2,466円
    ( 2,713円 )
    在庫品1日目当日出荷可能
    1,921円
    ( 2,113円 )
    在庫品1日目当日出荷可能
    1,812円
    ( 1,993円 )
    在庫品1日目当日出荷可能
    1,842円
    ( 2,026円 )
    在庫品1日目当日出荷可能
    2,981円
    ( 3,279円 )
    在庫品1日目当日出荷可能
    3,035円
    ( 3,339円 )
    在庫品1日目当日出荷可能
    3,155円
    ( 3,471円 )
    在庫品1日目当日出荷可能
    4,083円
    ( 4,491円 )
    在庫品1日目当日出荷可能
    3,835円
    ( 4,219円 )
    3日目
    3,665円
    ( 4,032円 )
    在庫品1日目当日出荷可能
    4,714円
    ( 5,185円 )
    3日目
    5,136円
    ( 5,650円 )
    3日目
    5,404円
    ( 5,944円 )
    在庫品1日目当日出荷可能
    3,863円
    ( 4,249円 )
    3日目
    3,741円
    ( 4,115円 )
    3日目
    4,111円
    ( 4,522円 )
    在庫品1日目当日出荷可能
    5,098円
    ( 5,608円 )
    3日目
    5,070円
    ( 5,577円 )
    在庫品1日目当日出荷可能
    5,181円
    ( 5,699円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    フットジャッキに防振パッドが貼り付けてあり、振動を伝えないアジャスタ。
    【特長】
    ・レベル調整機構と防振機能を備え、振動を発生する装置の振動を床に伝えない。
    ・耐溶液性にも優れ、床への転写もない。フレキシブル接続のボルトは、床面の傾斜を吸収。
    ・対象とする振動周波数、機械の種類、重量に合わせて3種類のパッドを使用している。
    ・高性能発砲ポリウレタンパッドを使用した防振フットジャッキでゴムパットより高性能。
    ・材質はBFJ : SS400、BFJ-S : SUS304、パッド : ポリウレタン製防振パッド。
    ・表面処理はBFJ : 電着塗装、BFJ-S : 電解研磨。
    【用途】
    ・振動を嫌う装置の防振、レベル調整に便利。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    商品担当おすすめ

    • 最小荷重以下で使用した場合、性能が発揮されません。荷重範囲はメーカーカタログをご参照下さい。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    防振フットジャッキのレビュー
    4平均満足度：4.02件のレビュー
    移動台の脚に使用
    4
    満足度：4.02022/10/27
    移動が必要な台座の脚に使用しました。固定脚だと場所によって平行が保てませんが、本品はフレキシブルなので重宝します。
    0人が参考にしています。
    共振防止
    4
    満足度：4.02019/11/27
    周波数違いでいくつか用意されているので 機械側と調整すれば共振防げます。
    0人が参考にしています。
    2件全て見る

    よくあるご質問（FAQ）

    Qどんな周波数の振動でも対応出来ますか？
    A
    全ての周波数域で使用は出来ません。共振周波数がありますのでご注意下さい。共振周波数はカタログ、ＨＰ等でご確認下さい。
