防振ウェッジマウント PKD（ボルトスルータイプ）

カタログ |

通常単価(税別): 35,530円～697,000円

税込単価: 39,083円～766,700円

通常出荷日：3日目

機械と基礎を固定できるタイプの防振ウエッジマウント。【特長】・精密なレベル調整機構と大きな調整ストロー...

詳細を確認

よく一緒に見られています

ナベヤ

レベリングブロックB型

通常価格(税別)： 6,803円 (税込価格：7,483円)

通常出荷日：在庫品1日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

防振ウエッジマウント PKD（ボルトスルータイプ）の仕様

防振ウエッジマウント PKD（ボルトスルータイプ）の外観

防振ウエッジマウント PKD（ボルトスルータイプ）の寸法図

ねじ頭用防振ディスク BVWの外観

※機械-基礎（アンカーボルト）固定時には、防振ディスクのご使用をお勧めします。

（単位：mm）

型番	A	B	C	D（ストローク）	E	F	G	H
PKD1-0	115	115	56	8	37.5	19	10	50
PKD2-0	150	150	58	10	39	22	12	60
PKD3-0	200	200	57	12	39	27	14	75
PKD3-72-0	200	200	81	12	51	27	14	75
PKD4-0	200	250	79	18	51.5	27	14	95
PKD5-0	250	330	79	18	51.5	27	14	125
PKD6-0	300	400	80	20	52.5	32	17	150
PKD7-0	400	500	80	20	52.5	40	19	200
PKD8-0	500	600	154	22	90	50	22	255

型番	I	J	許容荷重 kN	質量 kg
PKD1-0	24	22	15.0	2.9
PKD2-0	23	22	25.0	5.3
PKD3-0	27	26	47.0	10
PKD3-72-0	27	26	47.0	14.1
PKD4-0	27	26	58.0	17.6
PKD5-0	105	26	97.0	26.2
PKD6-0	100	30	142.0	53.2
PKD7-0	130	35	236.0	83
PKD8-0	150	35	355.0	180

プレート別特性データ

鉛直の特性データ

水平の特性データ

型番リスト

表示件数

型番

許容荷重【範囲選択】

(kN)

全高 H

(mm)

耐荷重

(kN)

本体奥行き

(mm)

本体幅

(mm)

最小発注数量

～15.0	56	15	115	115	1個
15.1～30.0	58	25	150	150	1個
30.1～50.0	57	47	200	200	1個
30.1～50.0	81	47	200	200	1個
50.1～70.0	79	58	200	250	1個
70.1～	79	97	250	330	1個
70.1～	80	142	300	400	1個
70.1～	80	236	400	500	1個
70.1～	154	355	500	600	1個

通常単価(税別) (税込単価)	通常出荷日

35,530円 ( 39,083円 )	3日目
47,175円 ( 51,893円 )	3日目
64,175円 ( 70,593円 )	3日目
72,250円 ( 79,475円 )	3日目
83,300円 ( 91,630円 )	3日目
157,250円 ( 172,975円 )	3日目
262,650円 ( 288,915円 )	3日目
376,550円 ( 414,205円 )	3日目
697,000円 ( 766,700円 )	3日目

詳細情報

基本情報

基本情報

機械と基礎を固定できるタイプの防振ウエッジマウント。
【特長】
・精密なレベル調整機構と大きな調整ストロークを装備。
・本体：FC250・塗装。
・底面プレート材質／防振プレート材質：B0。

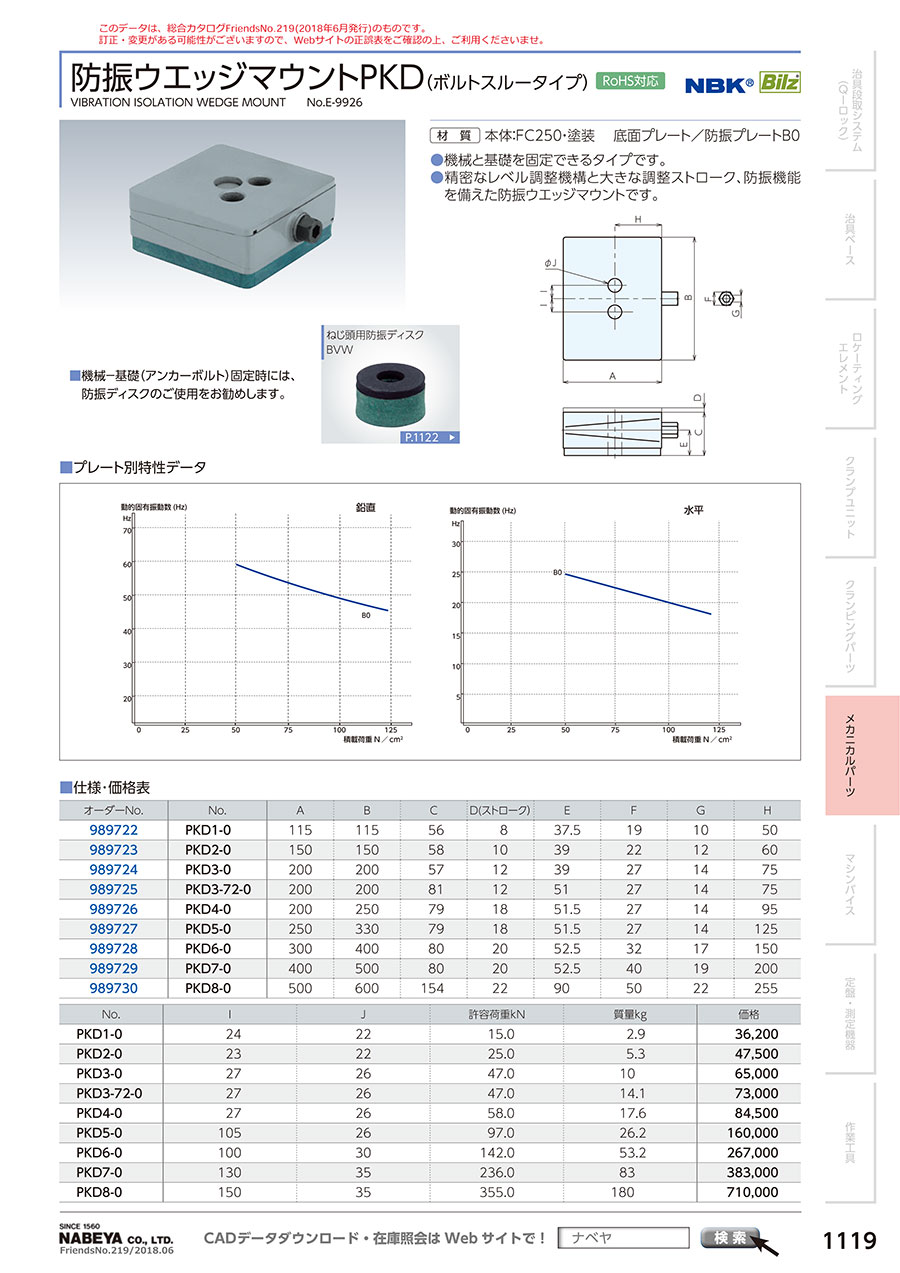

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
