ナベヤ

防振ウェッジマウント PKA（ボルトオンタイプ）

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 31,977円～627,300円

税込単価: 35,175円～690,030円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナベヤ

レベリングブロックTU型

通常価格(税別)： 15,320円 (税込価格：16,852円)

通常出荷日：4 日目

機械とマウントを固定できるタイプの精密レベリングウエッジマウント。【特長】・精...

詳細情報を確認する

アンカー固定
あり
スタビライザー
なし
本体材質
FC250
特性
耐油性/耐薬品性/耐熱性/防振性
本体表面処理
塗装
底面ゴム材質
NBR

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

防振ウエッジマウント PKA（ボルトオンタイプ）の仕様

防振ウエッジマウント PKA（ボルトオンタイプ）の外観

本体材質：FC250・塗装
PKA1-0～PKA8-0：底面プレート／防振プレートB0
PKA1-4～PKA8-4：底面プレート／防振プレートB4-1

防振ウエッジマウント PKA（ボルトオンタイプ）の寸法図

（単位：mm）

型番	A	B	C	D（ストローク）	E	F	G	H
PKA1-0	115	115	56	8	37.5	19	10	50
PKA2-0	150	150	58	10	39	22	12	60
PKA3-0	200	200	57	12	39	27	14	75
PKA3-72-0	200	200	81	12	51	27	14	75
PKA4-0	200	250	79	18	51.5	27	14	95
PKA5-0	250	330	79	18	51.5	27	14	125
PKA6-0	300	400	80	20	52.5	32	17	150
PKA7-0	400	500	80	20	52.5	40	19	200
PKA8-0	500	600	154	22	90	50	22	255
PKA1-4	115	115	56	8	37.5	19	10	50
PKA2-4	150	150	58	10	39	22	12	60
PKA3-4	200	200	57	12	39	27	14	75
PKA3-72-4	200	200	81	12	51	27	14	75
PKA4-4	200	250	79	18	51.5	27	14	95
PKA5-4	250	330	79	18	51.5	27	14	125
PKA6-4	300	400	80	20	52.5	32	17	150
PKA7-4	400	500	80	20	52.5	40	19	200
PKA8-4	500	600	154	22	90	50	22	255

型番	I	J	許容荷重kN	質量kg
PKA1-0	24	M16	13.0	3
PKA2-0	23	M18	22.0	5.4
PKA3-0	27	M20	48.0	9.3
PKA3-72-0	27	M20	48.0	14.9
PKA4-0	27	M20	60.0	16.6
PKA5-0	105	M24	100.0	27.2
PKA6-0	100	M24	150.0	52.3
PKA7-0	130	M24	240.0	83
PKA8-0	150	M30	360.0	180
PKA1-4	24	M16	10.0	3
PKA2-4	23	M18	18.0	5.4
PKA3-4	27	M20	40.0	9.3
PKA3-72-4	27	M20	40.0	14.9
PKA4-4	27	M20	50.0	16.6
PKA5-4	105	M24	100.0	27.2
PKA6-4	100	M24	150.0	52.3
PKA7-4	130	M24	240.0	83
PKA8-4	150	M30	360.0	180

※ボルトは付属していませんので、フレキシブル接続用レべリングねじ（BNVRBF）より選定して下さい。

プレート別特性データ

鉛直の特性データ

水平の特性データ

型番リスト

表示件数

型番

許容荷重【範囲選択】

(kN)

全高 H

(mm)

耐荷重

(kN)

本体奥行き

(mm)

本体幅

(mm)

使用防振プレート

最小発注数量

～15.0	56	15	115	115	B0	1個
～15.0	56	12	115	115	B4-1	1個
15.1～30.0	58	25	150	150	B0	1個
15.1～30.0	58	21	150	150	B4-1	1個
30.1～50.0	57	47	200	200	B0	1個
30.1～50.0	57	38	200	200	B4-1	1個
30.1～50.0	81	47	200	200	B0	1個
30.1～50.0	81	38	200	200	B4-1	1個
50.1～70.0	79	58	200	250	B0	1個
30.1～50.0	79	48	200	250	B4-1	1個
70.1～	79	97	250	330	B0	1個
70.1～	79	81	250	330	B4-1	1個
70.1～	80	142	300	400	B0	1個
70.1～	80	118	300	400	B4-1	1個
70.1～	80	236	400	500	B0	1個
70.1～	80	197	400	500	B4-1	1個
70.1～	154	355	500	600	B0	1個
70.1～	154	296	500	600	B4-1	1個

通常単価(税別) (税込単価)	通常出荷日

31,977円 ( 35,175円 )	3日目
31,977円 ( 35,175円 )	3日目
42,458円 ( 46,704円 )	3日目
42,458円 ( 46,704円 )	3日目
57,758円 ( 63,534円 )	3日目
57,758円 ( 63,534円 )	3日目
65,025円 ( 71,528円 )	3日目
65,025円 ( 71,528円 )	3日目
74,970円 ( 82,467円 )	3日目
74,970円 ( 82,467円 )	3日目
141,525円 ( 155,678円 )	3日目
141,525円 ( 155,678円 )	3日目
236,385円 ( 260,024円 )	3日目
236,385円 ( 260,024円 )	3日目
338,895円 ( 372,785円 )	3日目
338,895円 ( 372,785円 )	3日目
627,300円 ( 690,030円 )	3日目
627,300円 ( 690,030円 )	3日目

詳細情報

基本情報

基本情報

機械とマウントを固定できるタイプの精密レベリングウエッジマウント。
【特長】
・精密なレベル調整機構と大きな調整ストローク、防振機能を装備。
・固定ネジは、フレキシブル接続用レベリングねじ（BNVRBF）を利用可能。
【用途】
・特に機械の発生する振動や、衝撃が大きなダイキャスト機、射出成型機、衝撃試験機などに使用可能。

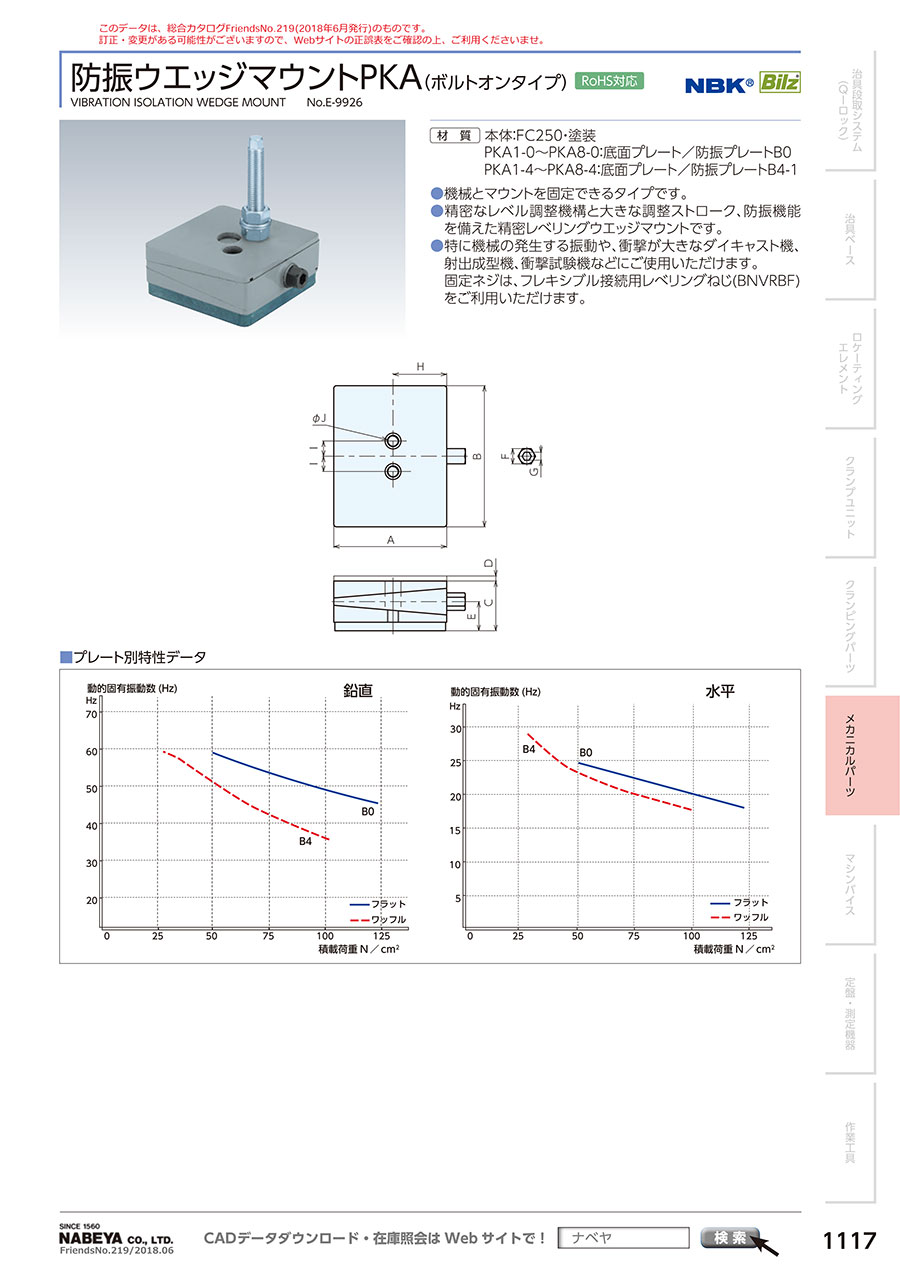

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
