ナベヤ

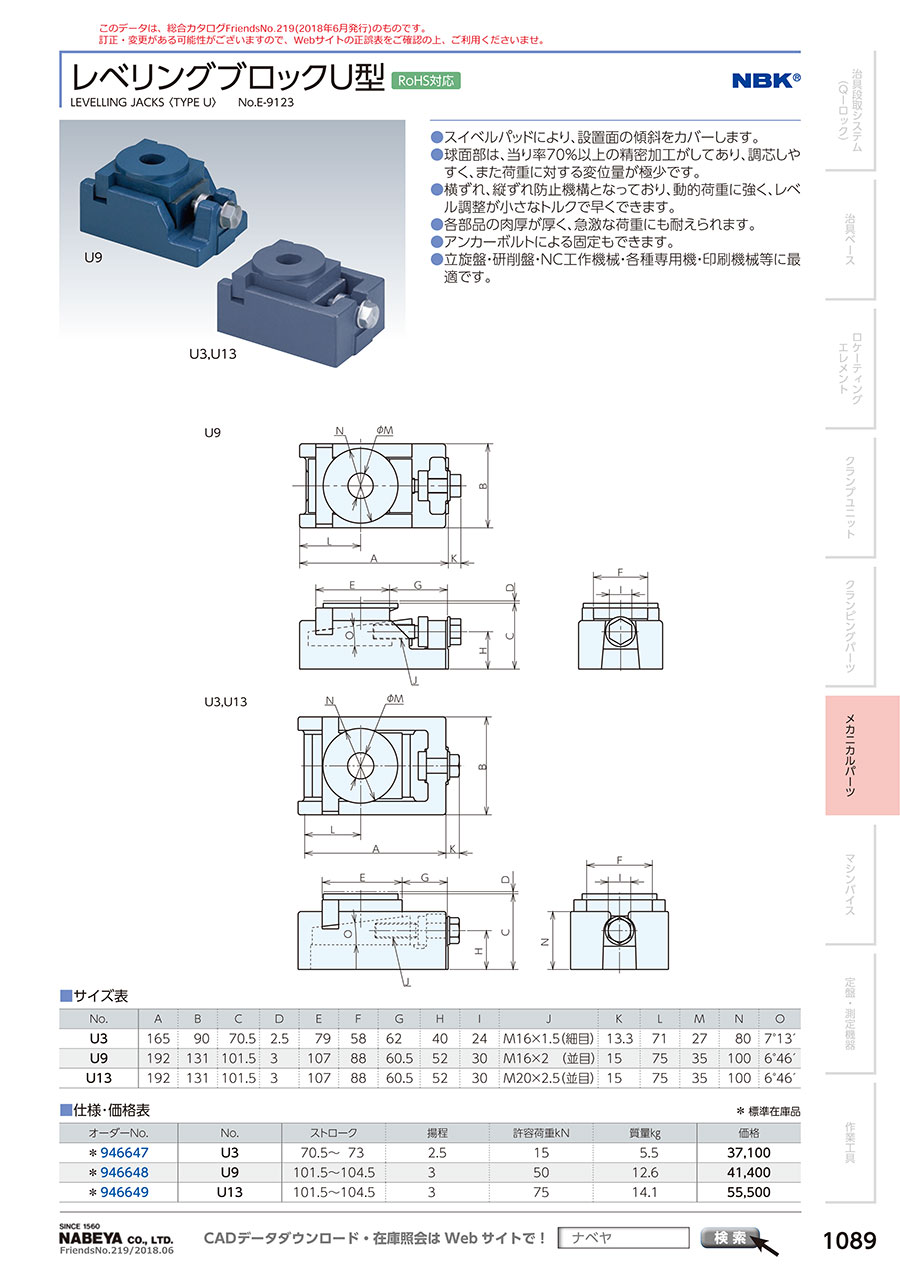

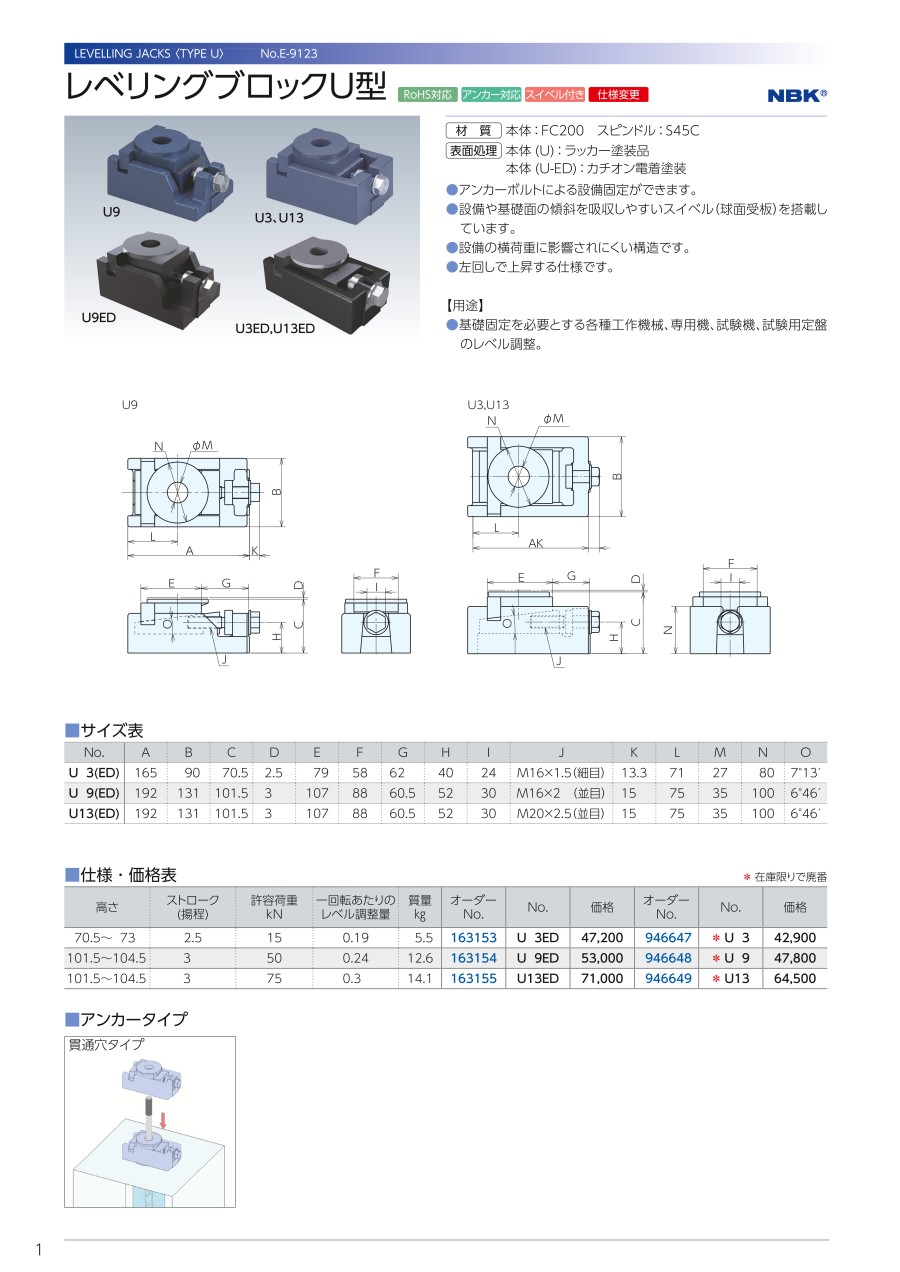

レベリングブロックU型

レベリングブロックU型
  • アンカー固定
    あり
  • スタビライザー
    あり
  • 特性
    標準

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

レベリングブロックU型 外形図1

U-9

レベリングブロックU型 外形図2

U-3,U-13

製品仕様

  • RoHS対応

規格表

No.ABCDEFGHIJKLMNO
U31659070.52.57958624024M16×1.5（細目）13.37127807°13`
U9192131101.531078860.55230M16×2 （並目）1575351006°46`
U13192131101.531078860.55230M20×2.5（並目）1575351006°46`
No.ストローク揚程許容荷重kN一回転当たりのレベル調整量質量kg
U370.5～  732.5150.195.5
U9101.5～104.53500.2412.6
U13101.5～104.53750.314.1

使用例

レベリングブロックU型 使用例1
レベリングブロックU型 使用例2
レベリングブロックU型 使用例3

製品サポート情報

選定サポート情報

調整物の荷物からの選定方法

レベリングブロックU型 計算式1

性能・試験情報

調整に必要な操作トルク（U型）

レベリングブロックU型 性能情報1

注意・禁止事項

  • 許容荷重を超えての使用はしないでください。上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。

型番リスト

表示件数
  • 1
    • 型番
    U-9
    U-13

    許容荷重【範囲選択】

    (kN)

    全高 H

    (mm)

    耐荷重

    (kN)

    本体奥行き

    (mm)

    本体幅

    (mm)

    ストローク(揚程)

    (mm)

    		最小発注数量
    30.1～50.0
    101.5
    50
    192
    131
    101.5 - 104.5
    1個
    70.1～
    101.5
    75
    192
    131
    101.5 - 104.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    40,630円
    ( 44,693円 )
    3日目
    54,825円
    ( 60,308円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【許容荷重】U3…15kN、U9…50kN、U13…75kN
    【揚程】2.5～3mm
    【特長】
    ・アンカーボルトを使用して基礎と固定することで、安定した精度と剛性を保ちます
    ・設備や基礎面の傾斜を吸収しやすいスイベル（球面受板）を 搭載しています
    ・設備に対する横荷重に影響されにくい構造です
    ・左回しで上昇する仕様です
    ・剛性に優れ、荷重による変位はわずかです
    【用途】
    ・基礎固定を必要とする各種工作機械、専用機、試験機、試験用定盤のレベル調整
    ・生産国：日本

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    レベリングブロックU型のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qレベル調整中に作業を止めると搭載物は下がってしまいますか。
    A
    許容荷重内であれば作業を止めても下がることはありません。
