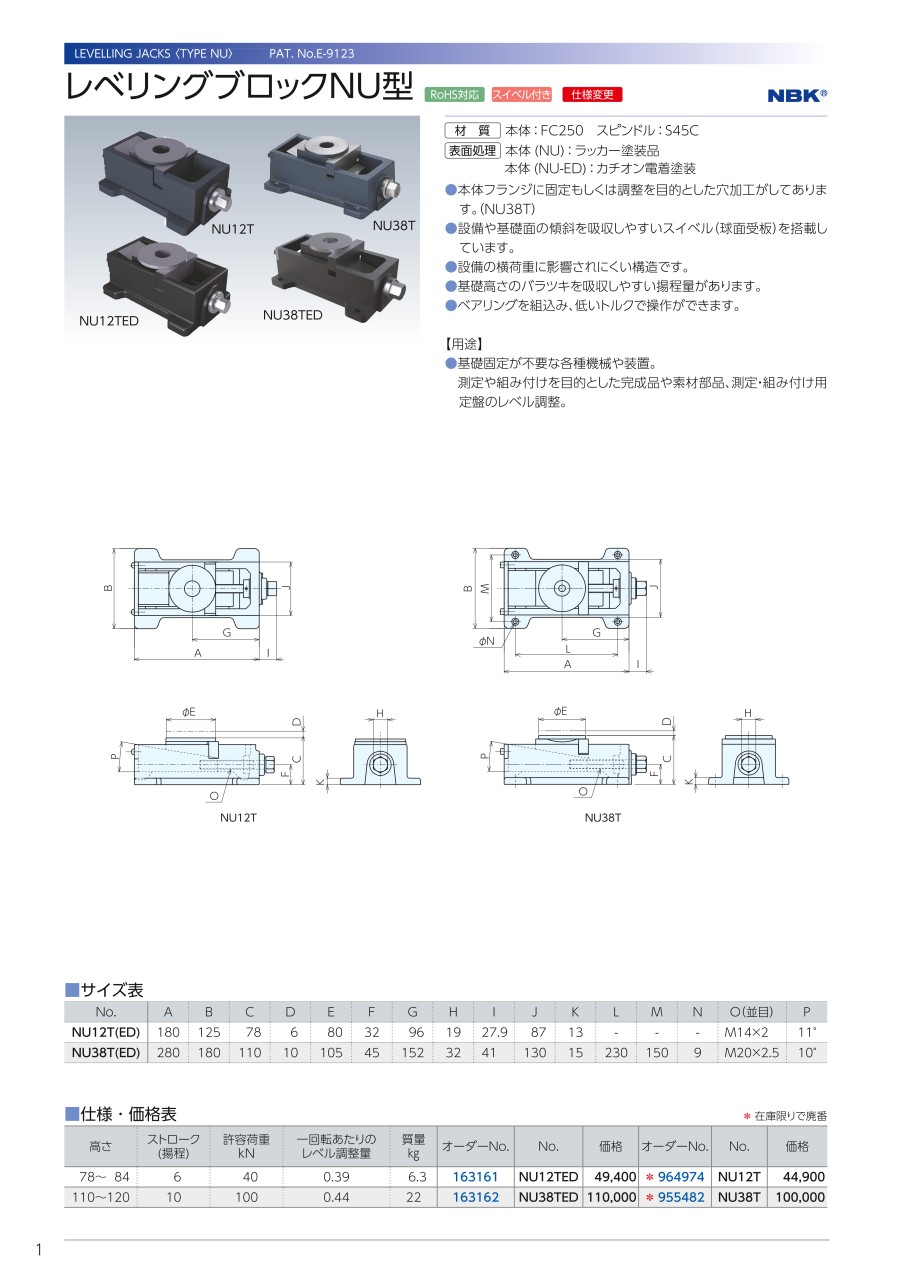

レベリングブロックNU型
販売終了
型番
NU-12T
2025年11月に販売終了となりました。
推奨代替品はございません。
【許容荷重】NU12T…40kN、NU38T…100kN
【揚程】7～10mm
【特長】
・本体フランジに固定もしくは調整を目的とした穴加工がして あります（NU38T）
・設備や基礎面の傾斜を吸収しやすいスイベル（球面受板）を 搭載しています
・スイベルは機械と基礎の傾斜を最大3°まで吸収し、安定して面で受けるため荷重に対する変位量が極少です
・設備の横荷重に影響されにくい構造です
・基礎高さのバラツキを吸収しやすい揚程量があります（NU38Tは10mmあります）
・ベアリングを組込み、低いトルクで操作ができます
【用途】
・基礎固定が不要な各種機械や装置、測定や組立を目的とした完成品や素材部品、測定・組付用定盤のレベル調整
・生産国：日本
指定中の仕様・寸法情報
アンカー固定
なし
スタビライザー
あり
許容荷重【範囲選択】(kN)
30.1～50.0
本体材質
ダクタイル鋳鉄
全高 H(mm)
78
特性
標準
耐荷重(kN)
40
本体奥行き(mm)
180
本体幅(mm)
125
ストローク(揚程)(mm)
78 - 84
