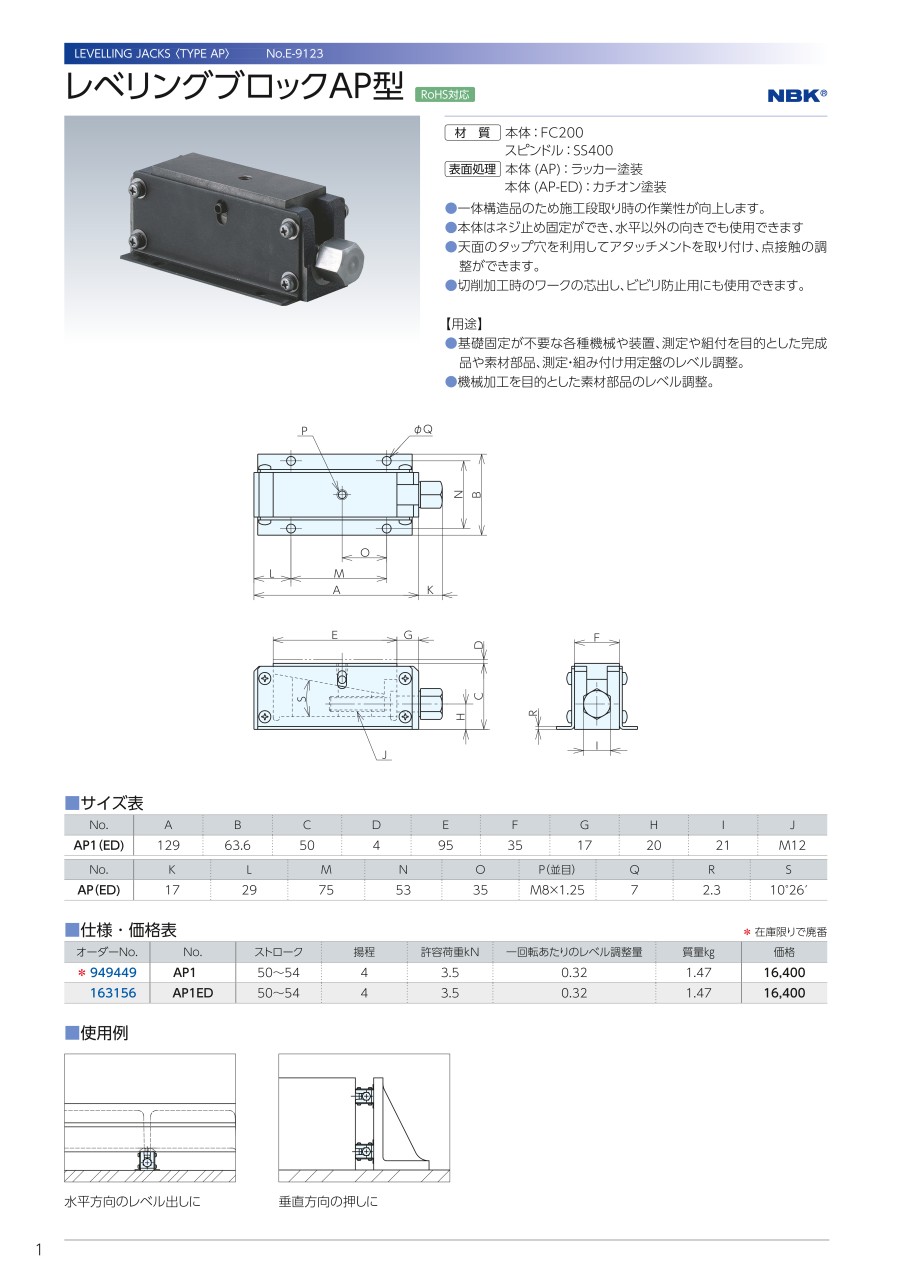

レベリングブロックAP型
販売終了
型番
AP-1
2025年11月に販売終了となりました。
推奨代替品はございません。
【許容荷重】3.5kN
【揚程】4mm
【特長】
・横向き・逆さまでも使用可能。部品がバラバラになることを防ぐ側面カバー付きです
・天面のタップ穴にアタッチメントを取り付け、点接触の仕様にもできます
・切削加工時のワークの芯出し、ビビリ防止用にも使用できます
【用途】
・基礎固定が不要な各種機械や装置、測定や組立を目的とした完成品や素材部品、測定・組付用定盤のレベル調整
・機械加工を目的とした素材部品のレベル調整
・切削加工時のワークの芯出し・ビビリ防止用に最適
・機械、装置のレベル調整に便利
・生産国：日本
指定中の仕様・寸法情報
アンカー固定
あり
スタビライザー
なし
許容荷重【範囲選択】(kN)
～15.0
全高 H(mm)
50
特性
標準
耐荷重(kN)
3.5
本体奥行き(mm)
129
本体幅(mm)
63.6
ストローク(揚程)(mm)
50 - 54
-
-
