ラバー空気ばね（ダンパー調節タイプ）

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 182,070円～834,798円

税込単価: 200,277円～918,278円

機械や動力装置の発生する衝撃や振動を効果的に減衰する高性能ラバー空気バネ。【特...

詳細情報を確認する

種類
防振マウント・空気ばね
材質
天然ゴム
接続形状
片端めねじ
高さ調節ハンドル
なし
特性
耐衝撃
本体表面処理
塗装

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

ラバー空気ばね（ダンパー調節タイプ）FAEBI-HDの外観

ラバー空気ばね（ダンパー調節タイプ）FAEBI-HDの使用イメージ

ラバー空気ばね（ダンパー調節タイプ）FAEBI-HDの構成

FAEBI-HDの寸法図（表面）

FAEBI-HDの寸法図（側面）

（単位：mm）

型番	A	B	C	D	E	F（並目）	最大圧力 MPa	許容荷重 kN	質量 kg
FAEBI-HD200	260	236	90	8	130	M16×2.0	0.60	6.25～15.0	8.0
FAEBI-HD300	370	340	90	8	200	M20×2.5	0.60	11.5～34.0	15.0
FAEBI-HD430	500	480	90	12	315	M20×2.5	0.60	27.5～65.0	44.0
FAEBI-HD580	680	650	125	14	380	M24×3.0	0.60	51.5～125.0	114.0

※ ボルトは付属しておりませんので、フレキシブル接続用レベリングねじ（BNVRBF）より選定してください。

特長

鉛直の固有振動数は静荷重により変化し（4～6.5Hz）。
水平方向の固有振動数は、鉛直方向の1～1.2倍となる。
衝撃荷重のかかる際の最大たわみは、約15mmとなる。
高減衰能を確保するために、空気室を2室に分け（荷重用空気室／減衰用空気室）、空気チューブで連結する。
オプションで電気式、機械式の空圧制御弁によるレベルコントロールも利用可能。

鉛直固有振動数

FAEBI-HD 200HD、300HDの鉛直固有振動数

FAEBI-HD 430HD、580HDの鉛直固有振動数

製品比較情報

FAEBI-スタンダート調節ダンバー無し（1空気室）の特性グラフ

FAEBI-HD 調節ダンバー有り（2空気室）の特性グラフ

注意・禁止事項

※ 本製品の型式を選定される場合には、必ず最大荷重を超えないように選定してください。
※ 機械装置の取り付けの際に、マウント上面のE寸法より小さい設置面積の場合には、保護カップのもしくは、荷重分散用の板を間に入れてください。

型番リスト

表示件数

型番

最大許容荷重(範囲)

(N)

接続ねじ M

高さH・厚さT

(mm)

最大許容荷重

(kN)

幅

(mm)

最小発注数量

12501～60000	M16	90	15	260	1個
12501～60000	M20	90	34	370	1個
60001～	M20	90	65	500	1個
60001～	M24	125	125	680	1個

通常単価(税別) (税込単価)	通常出荷日

182,070円 ( 200,277円 )	3日目
308,505円 ( 339,356円 )	3日目
413,100円 ( 454,410円 )	3日目
834,798円 ( 918,278円 )	3日目

詳細情報

基本情報

基本情報

機械や動力装置の発生する衝撃や振動を効果的に減衰する高性能ラバー空気バネ。
【特長】
・調節弁により、共振振幅や減衰時間などの減衰性能を調整することができる。
・ラバーハウジングは、高純度エストラマーにより作られている。
・ベースは滑り防止プレートにより構成されている。
・本体材質：天然ゴム、スチール（塗装）。
【用途】
・タレットプレス加工機、高速印刷機、鍛造機など振動や衝撃を発生する機械への使用に最適。
・測定装置、試験装置、精密な機械装置に最適。

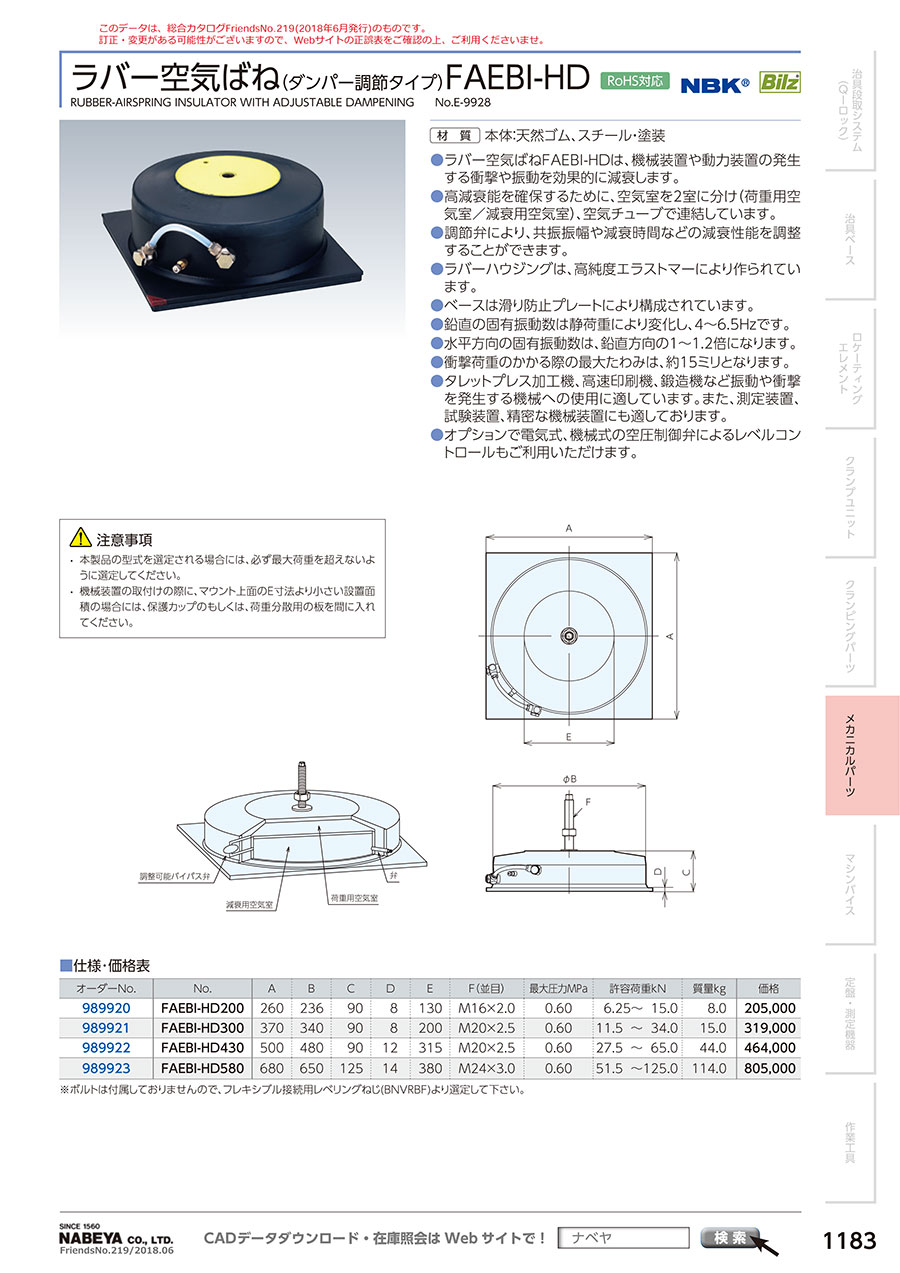

カタログ

商品TOP

カタログ (見開き版)

最小荷重以下で使用した場合、性能が発揮されません。荷重範囲はメーカーカタログをご参照下さい。
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
