ラバー空気ばね

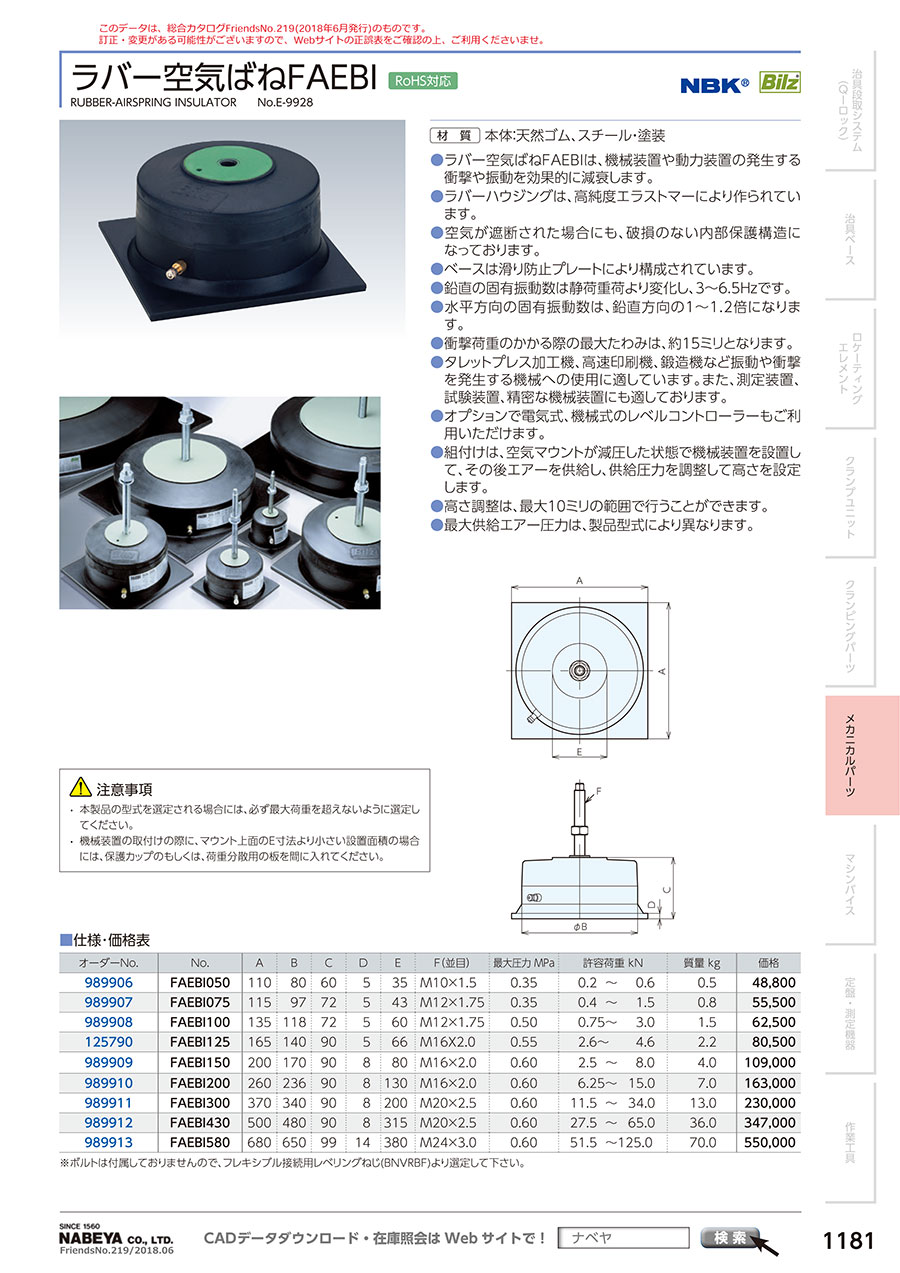

ラバー空気ばね FAEBIの仕様

ラバー空気ばね FAEBIの外観

ラバー空気ばね FAEBIのサイズ別外観

ラバー空気ばね FAEBIの使用イメージ

ラバー空気ばね FAEBIの使用イメージ（詳細）

製品仕様

ラバー空気ばね FAEBIの寸法図（表面）

ラバー空気ばね FAEBIの寸法図（側面）

（単位：mm）

※ボルトは付属しておりませんので、フレキシブル接続用レベリングねじ（BNVRBF）より選定して下さい。

特長

• ベースは滑り防止プレートにより構成されている。
• 鉛直の固有振動数は静荷重により変化する。
• 水平方向の固有振動数は、鉛直方向の1～1.2倍となる。
• 衝撃荷重のかかる際の最大たわみは、約15mmとなる。
• オプションで電気式、機械式のレベルコントローラーも利用可能。
• 組付けは、空気マウントが減圧した状態で機械装置を設置して、その後エアーを供給し、供給圧力を調整して高さを設定する。
• 高さ調整は、最大10mmの範囲で行うことができる。
• 最大供給エアー圧力は、製品型式により異なる。

鉛直固有振動数

FAEBI 050、075、100の鉛直固有振動数

FAEBI 150、200、300の鉛直固有振動数

FAEBI 430、580の鉛直固有振動数

注意・禁止事項

• ※ 本製品の型式を選定される場合には、必ず最大荷重を超えないように選定してください。
• ※ 機械装置の取り付けの際に、マウント上面のE寸法より小さい設置面積の場合には、保護カップのもしくは、荷重分散用の板を間に入れてください。
