ナベヤ

フットジャッキFPK型

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 848円～5,297円

税込単価: 933円～5,827円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナベヤ

フットジャッキFAS型

通常価格(税別)： 1,487円 (税込価格：1,636円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナベヤ

フットジャッキFAK型

通常価格(税別)： 1,997円 (税込価格：2,197円)

通常出荷日：3 日目～

機械、装置等のレベル調整に使用するフットジャッキ。【特長】・ボルト径、ボルト長...

詳細情報を確認する

種類
各種アジャスタ
本体材質
樹脂
接地面材質
樹脂
本体高さ (mm)
18
本体材質(詳細)
強化ポリアセタール
本体表面処理
なし
アジャストボルト形首振り機構
あり
首振り角度 θ (deg)
30
高さ調節ハンドル
なし

未確定：候補が263型番あります。

商品情報
型番リスト
詳細情報

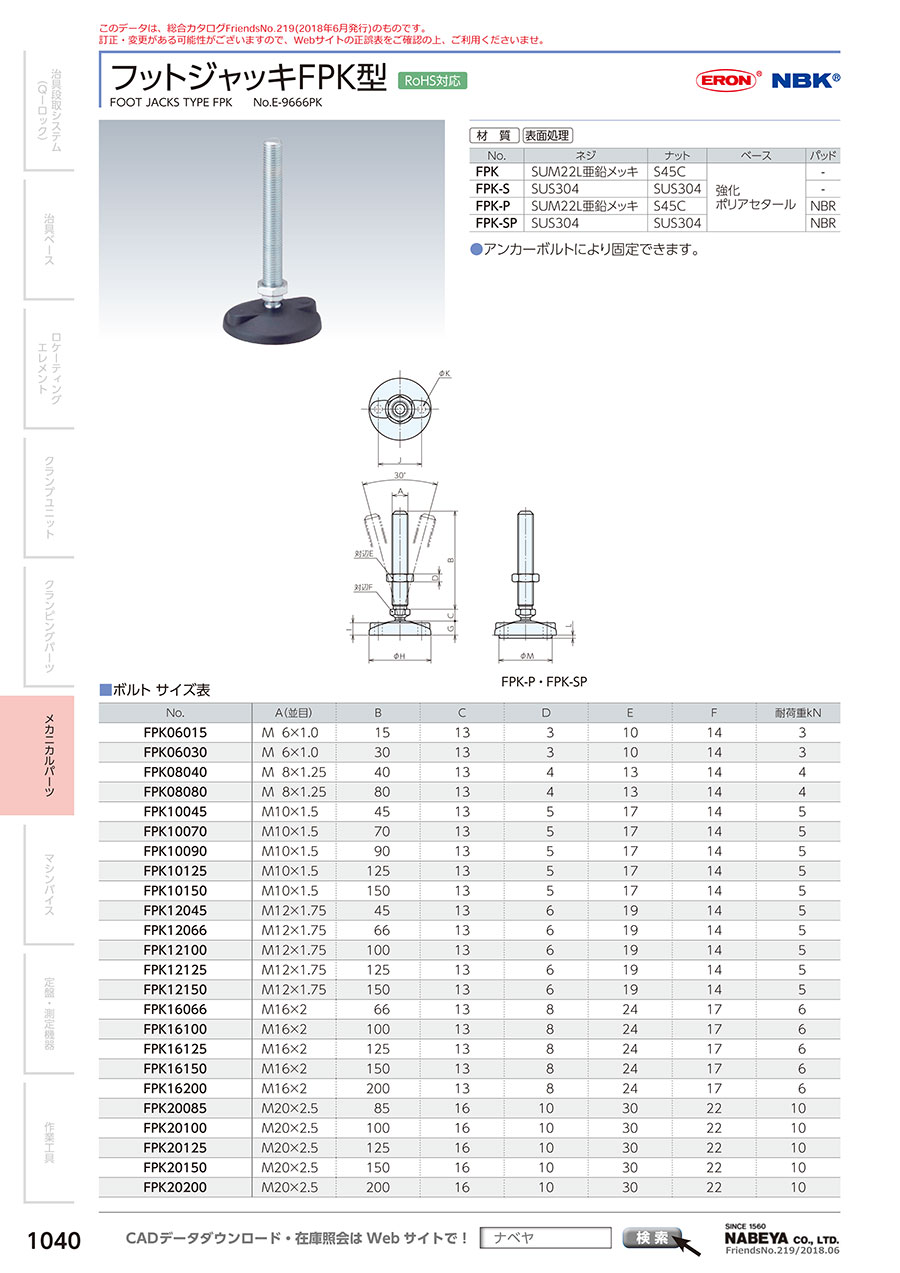

カタログ

商品情報

外形図

製品仕様

材質／表面処理

No.	ネジ	ナット	ベース	パッド
FPK	SUM22L亜鉛メッキ	S45C	強化ポリアセタール	－
FPK-S	SUS304	SUS304		－
FPK-P	SUM22L亜鉛メッキ	S45C		NBR
FPK-SP	SUS304	SUS304		NBR

規格表

ボルト

A(並目)	B	C	D	E	F	耐荷重kN
M6×1.0	15	13	3	10	14	3
M6×1.0	30	13	3	10	14	3
M8×1.25	40	13	4	13	14	4
M8×1.25	80	13	4	13	14	4
M10×1.5	45	13	5	17	14	5
M10×1.5	70	13	5	17	14	5
M10×1.5	90	13	5	17	14	5
M10×1.5	125	13	5	17	14	5
M10×1.5	150	13	5	17	14	5
M12×1.75	45	13	6	19	14	5
M12×1.75	66	13	6	19	14	5
M12×1.75	100	13	6	19	14	5
M12×1.75	125	13	6	19	14	5
M12×1.75	150	13	6	19	14	5
M16×2	66	13	8	24	17	6
M16×2	100	13	8	24	17	6
M16×2	125	13	8	24	17	6
M16×2	150	13	8	24	17	6
M16×2	200	13	8	24	17	6
M20×2.5	85	16	10	30	22	10
M20×2.5	100	16	10	30	22	10
M20×2.5	125	16	10	30	22	10
M20×2.5	150	16	10	30	22	10
M20×2.5	200	16	10	30	22	10

ベース・パッド

型番	G	H	I	J	K	L	M
FPK-80、80S、80P、80SP	18	79	17	55	9	3	68
FPK-100、100S、100P、100SP	18	98	17	75	9	3	88
FPK-120、120S、120P、120SP	18	118	17	95	9	3	108

注意・禁止事項

許容荷重を超えての使用はしないでください。→上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。

型番リスト

表示件数

型番

特長

ねじの呼び M

ねじ部材質

許容荷重【範囲選択】

(kN)

耐荷重

(kN)

ねじの長さ【範囲選択】

(mm)

ねじの長さ

(mm)

ベース幅

(mm)

ねじ部材質(詳細)

ねじ部表面処理

最小発注数量

アンカーボルト固定形	8	[スチール] スチール	1.1～6.0	4	～40	40	79	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付&アンカーボルト固定形	8	[スチール] スチール	1.1～6.0	4	～40	40	79	-	[亜鉛メッキ] 亜鉛めっき	1個
アンカーボルト固定形	8	[ステンレス] ステンレス	1.1～6.0	4	～40	40	79	SUS304	なし	1個
底面ゴム付&アンカーボルト固定形	8	[ステンレス] ステンレス	1.1～6.0	4	～40	40	79	SUS304	なし	1個
アンカーボルト固定形	8	[スチール] スチール	1.1～6.0	4	～40	40	98	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付&アンカーボルト固定形	8	[スチール] スチール	1.1～6.0	4	～40	40	98	-	[亜鉛メッキ] 亜鉛めっき	1個
アンカーボルト固定形	8	[ステンレス] ステンレス	1.1～6.0	4	～40	40	99	SUS304	なし	1個
底面ゴム付&アンカーボルト固定形	8	[ステンレス] ステンレス	1.1～6.0	4	～40	40	98	SUS304	なし	1個
アンカーボルト固定形	8	[スチール] スチール	1.1～6.0	4	～40	40	118	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付&アンカーボルト固定形	8	[スチール] スチール	1.1～6.0	4	～40	40	118	-	[亜鉛メッキ] 亜鉛めっき	1個
アンカーボルト固定形	8	[ステンレス] ステンレス	1.1～6.0	4	～40	40	119	SUS304	なし	1個
底面ゴム付&アンカーボルト固定形	8	[ステンレス] ステンレス	1.1～6.0	4	～40	40	118	SUS304	なし	1個
アンカーボルト固定形	8	[スチール] スチール	1.1～6.0	4	70.1～100	80	79	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付&アンカーボルト固定形	8	[スチール] スチール	1.1～6.0	4	70.1～100	80	79	-	[亜鉛メッキ] 亜鉛めっき	1個
アンカーボルト固定形	8	[ステンレス] ステンレス	1.1～6.0	4	70.1～100	80	79	SUS304	なし	1個
底面ゴム付&アンカーボルト固定形	8	[ステンレス] ステンレス	1.1～6.0	4	70.1～100	80	79	SUS304	なし	1個
アンカーボルト固定形	8	[スチール] スチール	1.1～6.0	4	70.1～100	80	98	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付&アンカーボルト固定形	8	[スチール] スチール	1.1～6.0	4	70.1～100	80	98	-	[亜鉛メッキ] 亜鉛めっき	1個
アンカーボルト固定形	8	[ステンレス] ステンレス	1.1～6.0	4	70.1～100	80	99	SUS304	なし	1個
底面ゴム付&アンカーボルト固定形	8	[ステンレス] ステンレス	1.1～6.0	4	70.1～100	80	98	SUS304	なし	1個
アンカーボルト固定形	8	[スチール] スチール	1.1～6.0	4	70.1～100	80	118	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付&アンカーボルト固定形	8	[スチール] スチール	1.1～6.0	4	70.1～100	80	118	-	[亜鉛メッキ] 亜鉛めっき	1個
アンカーボルト固定形	8	[ステンレス] ステンレス	1.1～6.0	4	70.1～100	80	119	SUS304	なし	1個
底面ゴム付&アンカーボルト固定形	8	[ステンレス] ステンレス	1.1～6.0	4	70.1～100	80	118	SUS304	なし	1個
アンカーボルト固定形	10	[スチール] スチール	1.1～6.0	5	40.1～70	45	79	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付&アンカーボルト固定形	10	[スチール] スチール	1.1～6.0	5	40.1～70	45	79	-	[亜鉛メッキ] 亜鉛めっき	1個
アンカーボルト固定形	10	[ステンレス] ステンレス	1.1～6.0	5	40.1～70	45	79	SUS304	なし	1個
底面ゴム付&アンカーボルト固定形	10	[ステンレス] ステンレス	1.1～6.0	5	40.1～70	45	79	SUS304	なし	1個
アンカーボルト固定形	10	[スチール] スチール	1.1～6.0	5	40.1～70	45	98	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付&アンカーボルト固定形	10	[スチール] スチール	1.1～6.0	5	40.1～70	45	98	-	[亜鉛メッキ] 亜鉛めっき	1個
アンカーボルト固定形	10	[ステンレス] ステンレス	1.1～6.0	5	40.1～70	45	99	SUS304	なし	1個
底面ゴム付&アンカーボルト固定形	10	[ステンレス] ステンレス	1.1～6.0	5	40.1～70	45	98	SUS304	なし	1個
アンカーボルト固定形	10	[スチール] スチール	1.1～6.0	5	40.1～70	45	118	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付&アンカーボルト固定形	10	[スチール] スチール	1.1～6.0	5	40.1～70	45	118	-	[亜鉛メッキ] 亜鉛めっき	1個
アンカーボルト固定形	10	[ステンレス] ステンレス	1.1～6.0	5	40.1～70	45	119	SUS304	なし	1個
底面ゴム付&アンカーボルト固定形	10	[ステンレス] ステンレス	1.1～6.0	5	40.1～70	45	118	SUS304	なし	1個
アンカーボルト固定形	10	[スチール] スチール	1.1～6.0	5	40.1～70	70	79	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付&アンカーボルト固定形	10	[スチール] スチール	1.1～6.0	5	40.1～70	70	79	-	[亜鉛メッキ] 亜鉛めっき	1個
アンカーボルト固定形	10	[ステンレス] ステンレス	1.1～6.0	5	40.1～70	70	79	SUS304	なし	1個
底面ゴム付&アンカーボルト固定形	10	[ステンレス] ステンレス	1.1～6.0	5	40.1～70	70	79	SUS304	なし	1個
アンカーボルト固定形	10	[スチール] スチール	1.1～6.0	5	40.1～70	70	98	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付&アンカーボルト固定形	10	[スチール] スチール	1.1～6.0	5	40.1～70	70	98	-	[亜鉛メッキ] 亜鉛めっき	1個
アンカーボルト固定形	10	[ステンレス] ステンレス	1.1～6.0	5	40.1～70	70	99	SUS304	なし	1個
底面ゴム付&アンカーボルト固定形	10	[ステンレス] ステンレス	1.1～6.0	5	40.1～70	70	98	SUS304	なし	1個
アンカーボルト固定形	10	[スチール] スチール	1.1～6.0	5	40.1～70	70	118	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付&アンカーボルト固定形	10	[スチール] スチール	1.1～6.0	5	40.1～70	70	118	-	[亜鉛メッキ] 亜鉛めっき	1個
アンカーボルト固定形	10	[ステンレス] ステンレス	1.1～6.0	5	40.1～70	70	119	SUS304	なし	1個
底面ゴム付&アンカーボルト固定形	10	[ステンレス] ステンレス	1.1～6.0	5	40.1～70	70	118	SUS304	なし	1個
アンカーボルト固定形	10	[スチール] スチール	1.1～6.0	5	70.1～100	90	79	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付&アンカーボルト固定形	10	[スチール] スチール	1.1～6.0	5	70.1～100	90	79	-	[亜鉛メッキ] 亜鉛めっき	1個
アンカーボルト固定形	10	[ステンレス] ステンレス	1.1～6.0	5	70.1～100	90	79	SUS304	なし	1個
底面ゴム付&アンカーボルト固定形	10	[ステンレス] ステンレス	1.1～6.0	5	70.1～100	90	79	SUS304	なし	1個
アンカーボルト固定形	10	[スチール] スチール	1.1～6.0	5	70.1～100	90	98	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付&アンカーボルト固定形	10	[スチール] スチール	1.1～6.0	5	70.1～100	90	98	-	[亜鉛メッキ] 亜鉛めっき	1個
アンカーボルト固定形	10	[ステンレス] ステンレス	1.1～6.0	5	70.1～100	90	99	SUS304	なし	1個
底面ゴム付&アンカーボルト固定形	10	[ステンレス] ステンレス	1.1～6.0	5	70.1～100	90	98	SUS304	なし	1個
アンカーボルト固定形	10	[スチール] スチール	1.1～6.0	5	70.1～100	90	118	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付&アンカーボルト固定形	10	[スチール] スチール	1.1～6.0	5	70.1～100	90	118	-	[亜鉛メッキ] 亜鉛めっき	1個
アンカーボルト固定形	10	[ステンレス] ステンレス	1.1～6.0	5	70.1～100	90	119	SUS304	なし	1個
底面ゴム付&アンカーボルト固定形	10	[ステンレス] ステンレス	1.1～6.0	5	70.1～100	90	118	SUS304	なし	1個

通常単価(税別) (税込単価)	通常出荷日

897円 ( 987円 )	3日目
1,197円 ( 1,317円 )	3日目
1,297円 ( 1,427円 )	3日目
1,697円 ( 1,867円 )	3日目
1,097円 ( 1,207円 )	3日目
1,797円 ( 1,977円 )	3日目
1,597円 ( 1,757円 )	3日目
2,097円 ( 2,307円 )	3日目
1,197円 ( 1,317円 )	3日目
1,897円 ( 2,087円 )	3日目
1,697円 ( 1,867円 )	3日目
2,397円 ( 2,637円 )	3日目
868円 ( 955円 )	3日目
1,197円 ( 1,317円 )	3日目
1,597円 ( 1,757円 )	3日目
1,897円 ( 2,087円 )	3日目
1,097円 ( 1,207円 )	3日目
1,797円 ( 1,977円 )	3日目
1,797円 ( 1,977円 )	3日目
2,397円 ( 2,637円 )	3日目
1,297円 ( 1,427円 )	3日目
1,897円 ( 2,087円 )	3日目
1,897円 ( 2,087円 )	3日目
2,697円 ( 2,967円 )	3日目
848円 ( 933円 )	3日目
1,197円 ( 1,317円 )	3日目
1,297円 ( 1,427円 )	3日目
1,697円 ( 1,867円 )	3日目
1,097円 ( 1,207円 )	3日目
1,797円 ( 1,977円 )	3日目
1,597円 ( 1,757円 )	3日目
2,097円 ( 2,307円 )	3日目
1,297円 ( 1,427円 )	3日目
1,897円 ( 2,087円 )	3日目
1,697円 ( 1,867円 )	3日目
2,397円 ( 2,637円 )	3日目
918円 ( 1,010円 )	3日目
1,197円 ( 1,317円 )	3日目
1,497円 ( 1,647円 )	3日目
1,797円 ( 1,977円 )	3日目
1,197円 ( 1,317円 )	3日目
1,797円 ( 1,977円 )	3日目
1,797円 ( 1,977円 )	3日目
2,097円 ( 2,307円 )	3日目
1,297円 ( 1,427円 )	3日目
1,997円 ( 2,197円 )	3日目
1,897円 ( 2,087円 )	3日目
2,397円 ( 2,637円 )	3日目
918円 ( 1,010円 )	3日目
1,197円 ( 1,317円 )	3日目
1,597円 ( 1,757円 )	3日目
1,897円 ( 2,087円 )	3日目
1,197円 ( 1,317円 )	3日目
1,797円 ( 1,977円 )	3日目
1,797円 ( 1,977円 )	3日目
2,397円 ( 2,637円 )	3日目
1,297円 ( 1,427円 )	3日目
1,997円 ( 2,197円 )	3日目
1,897円 ( 2,087円 )	3日目
2,697円 ( 2,967円 )	3日目

基本情報

基本情報

機械、装置等のレベル調整に使用するフットジャッキ。
【特長】
・ボルト径、ボルト長さ、パッド径を選んで組合せるセミオーダータイプ。
・ボルト径がM8、M10、M12、M16、M20の5種類ある。
・ボルトはSUM22LとSUS304から選べる。
・アンカーボルトにより固定可能。
【用途】
・機械、装置のレベル調整に使用可能。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ナベヤ
フットジャッキ用固定プレート
フットジャッキFPK型と互換性のある固定プレートです。
ナベヤ
フットジャッキ用取付プレート
フットジャッキFPK型と互換性のある取付用プレートです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フットジャッキFPK型のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qパッドとボルトは自由に選べますか？

選べます。
