ナベヤ

レベリングボルト（Bタイプ）

カタログ |

通常単価(税別): 738円～2,097円

税込単価: 812円～2,307円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

機械、装置のレベル調整に使用するレベリングボルト。【特長】・Bタイプ。・先端が球面形状になっており、レ...

詳細を確認

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

ナベヤ

レベリングボルト用ナット

通常価格(税別)： 31円 (税込価格：34円)

通常出荷日：在庫品1日目

よく一緒に見られています

ナベヤ

アジャストジャッキボルト

通常価格(税別)： 801円 (税込価格：881円)

通常出荷日：在庫品1日目

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

LBTシリーズ

LBTSシリーズ

LBTNシリーズ

LBNSシリーズ

製品仕様

LBTシリーズの外観

LBTSシリーズの外観

LBTNシリーズの外観

LBNSシリーズの外観

LBTシリーズ

材質：S45C
表面処理：ユニクロメッキ

LBTSシリーズ

材質：SUS303

LBTNシリーズ

材質：S45C
熱処理：先端部焼入 HRC50-60
表面処理：ユニクロメッキ
付属品：ナット（表面処理：3価クロメート）

LBNSシリーズ

材質：SUS303
付属品：ナット（表面処理：3価クロメート）

規格表

単位：mm

LBTシリーズ

型番	A（細目）	B	C	D	E	F	G	許容荷重 kN	質量g
LBT-B16	M16×1.5	100	80	10	10	13	SR7	14.3	150
LBT-B20	M20×1.5	100	80	10	10	16	SR9	23.4	200
LBT-B24	M24×1.5	103	80	13	10	18	SR10	34.7	300

LBTSシリーズ

型番	A（細目）	B	C	D	E	F	G	許容荷重 kN	質量g
LBTS-B16	M16×1.5	100	80	10	10	10	SR7	14.3	150
LBTS-B20	M20×1.5	100	80	10	10	16	SR9	23.4	200
LBTS-B24	M24×1.5	103	80	13	10	18	SR10	34.7	300

LBTNシリーズ

型番	A（並目）	B	C	D	E	F	G	H	許容荷重 kN	質量g
LBTN-B12	M12×1.75	136	120	10	6	8	9	SR10	7.2	100
LBTN-B16	M16×2	136	120	10	6	10	13	SR14	9.8	200
LBTN-B20	M20×2.5	136	120	10	6	13	16	SR17	21.1	300

LBNSシリーズ

型番	A（並目）	B	C	D	E	F	G	H	許容荷重 kN	質量g
LBNS-B12	M12×1.75	136	120	10	6	8	9	SR10	7.2	100
LBNS-B16	M16×2	136	120	10	6	10	13	SR14	9.8	200
LBNS-B20	M20×2.5	136	120	10	6	13	16	SR17	21.1	300

商品特長詳細

使用方法

1. レベリングボルトを設備のレベル調整用ネジ穴に組付けます。
2. レベリングプレートをレベリングボルト直下に配置します。

3. レベリングボルトがレベリングプレートに当たるまで設備を降ろします。
4. レベリングボルトの六角を回してレベル調整をします。
5. レベリングボルト用ナットを締め付けます。

注意・禁止事項

許容荷重を超えての使用はしないでください。→上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。

型番リスト

表示件数

型番

材質

本体材質

ネジ(ネジプッシュ)/ナット材質

表面処理(本体)

表面処理(ねじ/ナット)

適合ねじ径M

(mm)

ねじの長さ

(mm)

最小発注数量

ステンレス	SUS303	SUS303	-	3価クロメート	M12	120	1個
ステンレス	SUS303	SUS303	-	3価クロメート	M16	120	1個
ステンレス	SUS303	SUS303	-	3価クロメート	M20	120	1個
スチール	S45C	-	ユニクロームメッキ	-	M16	80	1個
スチール	S45C	-	ユニクロームメッキ	-	M20	80	1個
スチール	S45C	-	ユニクロームメッキ	-	M24	80	1個
スチール	S45C	S45C	ユニクロームメッキ	3価クロメート	M12	120	1個
スチール	S45C	S45C	ユニクロームメッキ	3価クロメート	M16	120	1個
スチール	S45C	S45C	ユニクロームメッキ	3価クロメート	M20	120	1個
ステンレス	SUS303	-	-	-	M16	80	1個
ステンレス	SUS303	-	-	-	M20	80	1個
ステンレス	SUS303	-	-	-	M24	80	1個

通常単価(税別) (税込単価)	通常出荷日

1,597円 ( 1,757円 )	在庫品1日目当日出荷可能
1,897円 ( 2,087円 )	3日目
2,097円 ( 2,307円 )	3日目
738円 ( 812円 )	3日目
878円 ( 966円 )	3日目
1,097円 ( 1,207円 )	在庫品1日目当日出荷可能
1,097円 ( 1,207円 )	3日目
1,297円 ( 1,427円 )	3日目
1,597円 ( 1,757円 )	在庫品1日目当日出荷可能
1,487円 ( 1,636円 )	3日目
1,797円 ( 1,977円 )	3日目
2,072円 ( 2,279円 )	3日目

詳細情報

基本情報

基本情報

機械、装置のレベル調整に使用するレベリングボルト。
【特長】
・Bタイプ。
・先端が球面形状になっており、レベリングプレートとの調整角度が自由になる。
・頭部の2面幅が小さく狭所での作業に便利。
・メガネレンチでの操作は下にずれ落ちないため作業性良好。
【用途】
・機械、装置のレベル調整に使用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

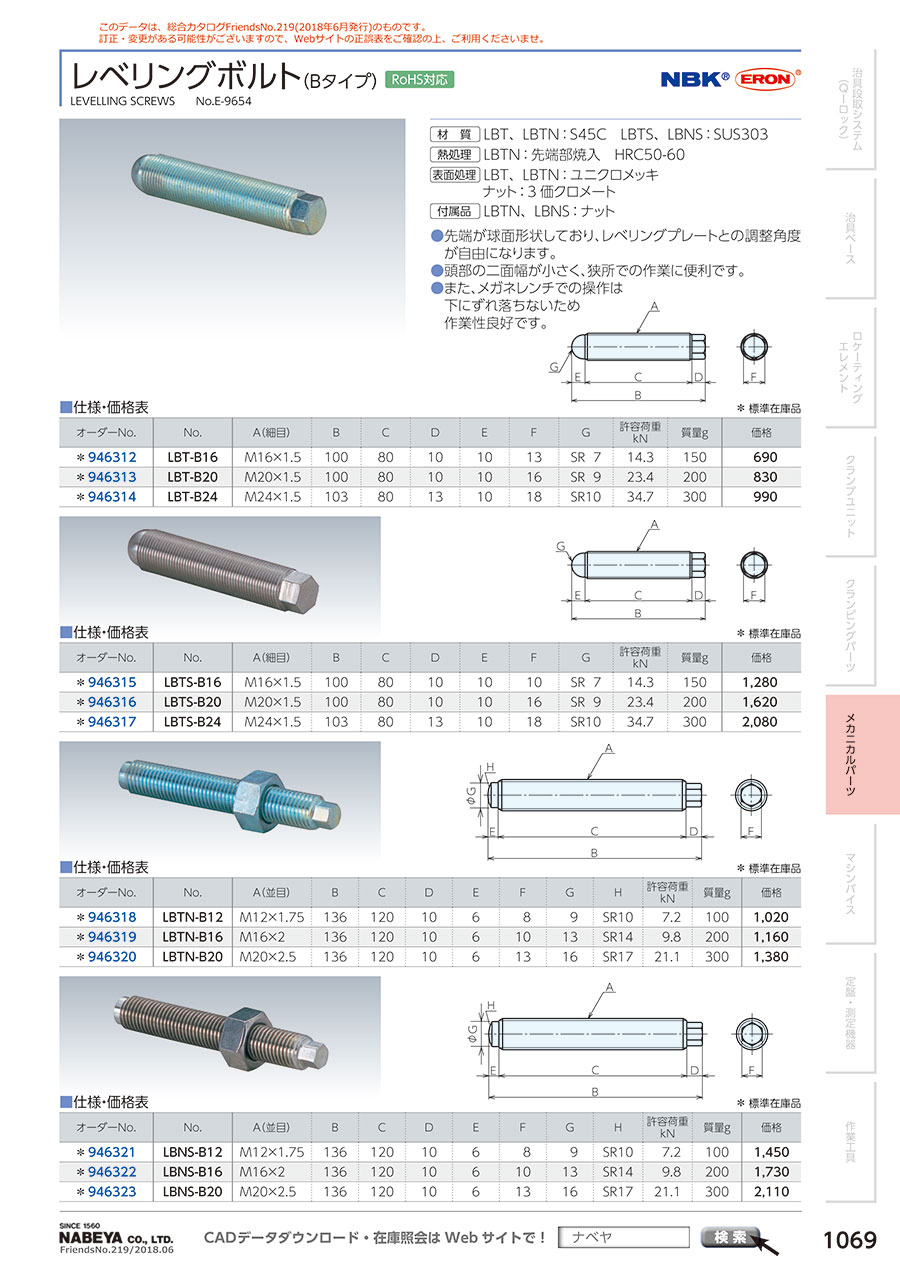

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ナベヤ
レベリングボルト用ナット
レべリングボルトと互換性のあるナットです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
