ナベヤ

アジャストジャッキボルト

アジャストジャッキボルト
  • 種類
    レベリングボルト
  • 材質
    スチール
  • 本体材質
    S45C
  • ネジ(ネジプッシュ)/ナット材質
    S45C
  • 表面処理(本体)
    ユニクロームメッキ
  • 表面処理(ねじ/ナット)
    ユニクロームメッキ

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が4型番あります。
数量：

商品情報

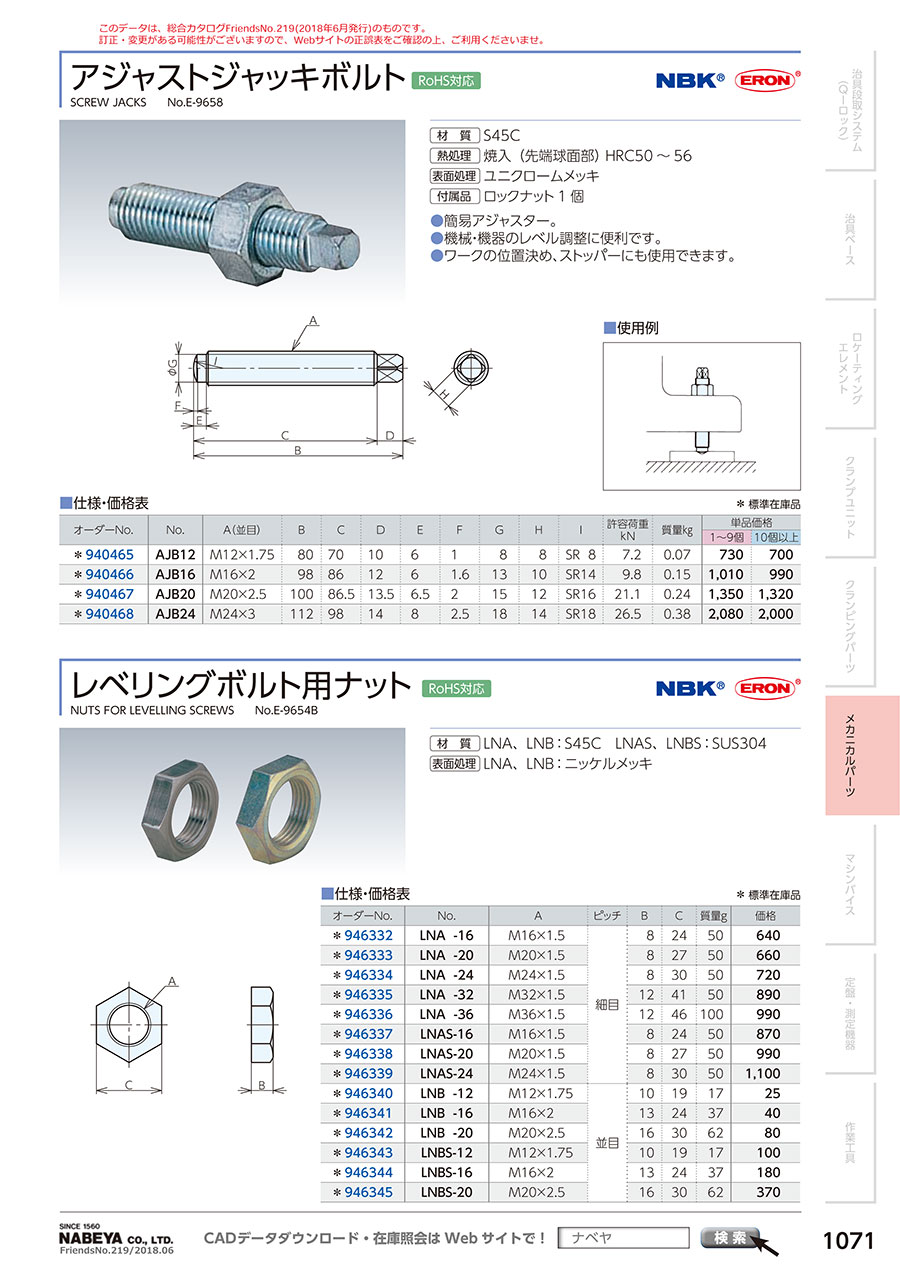

外形図

アジャストジャッキボルト 外形図

製品仕様

  • 材質：S45C
  • 熱処理：焼入（先端球面部） HRC50 ～ 56
  • 表面処理：ユニクロームメッキ
  • 付属品：ロックナット1個

規格表

No.A（並目）BCDEFGHI許容荷重
kN		質量
kg
AJB12M12X1.758070106188SR87.20.07
AJB16M16X298861261.61310SR149.80.15
AJB20M20X2.510086.513.56.521512SR1621.10.24
AJB24M24x3112981482.51814SR1826.50.38

使用例

アジャストジャッキボルト 使用例1
アジャストジャッキボルト 使用例2

（1）アジャストジャッキボルトを設備のレベル調整用ネジ穴に組付けます。
（2）レベリングプレートをアジャストジャッキボルト直下に配置します。

アジャストジャッキボルト 使用例3

（3）アジャストジャッキボルトがレベリングプレートに当たるまで設備を降ろします。
（4）アジャストジャッキボルトの四角を回してレベル調整をします。
（5）ロックナットを締め付けます。

選定サポート情報

適合表

-アジャストジャッキボルトレベリングプレート
丸型（据置タイプ）かさあげ型（据置タイプ）角型（据置タイプ）角型（アンカータイプ）
No.AJB12LPC-0825LPH-0710LPS-1010LPS-1208-H20
AJB16LPC-1035LPH-1012-LPS-1208-H24
AJB20LPC-1045LPH-1212-LPS-1510-H20
AJB24LPCS-0830LPH-1515-LPS-1510-H24
-LPCS-1040---

性能・試験情報

レベリングボルト強度表

-サイズ耐荷重kN
細目
（鉄・SUS）		M1614.3
M2023.4
M2434.7
M24 φ13穴付23.4
M32 φ20穴付36.9
M36 φ24穴付42.8
並目
（鉄・SUS）		M127.2
M1613.5
M2021.1

※1本当たりの耐荷重です。

注意・禁止事項

  • レベリングボルトの許容荷重を超えての使用はしないでください。上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。

型番リスト

表示件数
  • 1
    • 型番
    AJB12
    AJB16
    AJB20
    AJB24

    適合ねじ径M

    (mm)

    ねじの長さ

    (mm)

    		最小発注数量
    M12
    70
    1個
    M16
    86
    1個
    M20
    86.5
    1個
    M24
    98
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    801円
    ( 881円 )
    在庫品1日目当日出荷可能
    1,003円
    ( 1,103円 )
    3日目
    1,497円
    ( 1,647円 )
    在庫品1日目当日出荷可能
    2,297円
    ( 2,527円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    機械、装置等のレベル調整に使用する簡易アジャスタ。
    【特長】
    ・材質:S45C。
    ・熱処理:焼き入れ（先端球面部）HRC50～56。
    ・表面処理:ユニクロームメッキ。
    ・付属品:ロックナット1個。
    【用途】
    ・機械・機器のレベル調整に最適。
    ・ワークの位置決め、ストッパーにも使用可能。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    アジャストジャッキボルトのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qサイズは何種類ありますか？
    A
    M12、M16、M20、M24の４種類あります。
