ナベヤ

キャスター付フットジャッキCFJ型

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 9,196円～15,094円

税込単価: 10,116円～16,603円

キャスターとジャッキが一体化したキャスター付フットジャッキ。【特長】・フットジ...

詳細情報を確認する

キャスタタイプ
アジャスター付
ストッパ
なし
取付穴ピッチ長手方向 (mm)
71
取付穴ピッチ短手方向 (mm)
71
取付穴種類
丸穴
用途
商業施設ディスプレイ / 物流､台車 / スチール棚､木工家具 / OA機器情報通信機器 / 工場設備
プレート長さ L (mm)
90
プレート幅 W (mm)
90

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

図1

図2

製品仕様

外観

仕様

型番	車輪径	車輪材質	ベアリング	最大荷重 kN	質量kg
CFJ65P	φ65	特殊プラスチック	ニードルベアリング	3	1.42
CFJ65MCN	φ65	MCナイロン	なし	3	1.32
CFJ65MCB	φ65	MCナイロン	ベアリング（6201ZZ）入	3	1.36
CFJ75P	φ75	特殊プラスチック	ニードルベアリング	4	1.52
CFJ75MCN	φ75	MCナイ□ン	なし	4	1.44
CFJ75MCB	φ75	MCナイロン	ベアリング（6201ZZ）入	4	1.48

性能比較

-		MCナイ□ン	特殊プラスチック
機械的性質	引張強度（kg/cm²）	770～980	730～840
	圧縮強度（kg/cm²）	980～1,050	740～840
	伸び（％）	10 ～60	25 ～320
	引張弾性率（kg/cm²）	30,000～35,000	28,000
	剪断強度（kg/cm²）	735 ～805	590
	硬度（ロックウェル）	110～120	103～118
性能比較	使用温度範囲（℃）	-20～+120	-20～+80
	耐摩耗性	◎	△
	耐油性	◎	○
	耐水性	◎	○
	対振動性・対騒音性	△	△
	耐荷重性	◎	◎
	始動抵抗	◎	○

規格表

型番	A	B	C	D	E	F	G	H	I	J	K	L
CFJ65P	65	38	92	90	30	57.5	17	10	8	60	71	10.5
CFJ65MCN	65	34	92	90	30	57.5	17	10	8	60	71	10.5
CFJ65MCB	65	34	92	90	30	57.5	17	10	8	60	71	10.5
CFJ75P	75	38	106	90	30	57.5	17	15	10	60	71	10.5
CFJ75MCN	75	36	106	90	30	57.5	17	15	10	60	71	10.5
CFJ75MCB	75	36	106	90	30	57.5	17	15	10	60	71	10.5

注意・禁止事項

許容荷重を超えての使用はしないでください。→上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。

型番リスト

表示件数

型番

取付高さ【範囲選択】

(mm)

取付け高さ H

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

車輪材質

車輪特性

許容荷重

(daN)

車輪幅 B

(mm)

仕様

最小発注数量

70.1～100	92	220.01～320.00	50.1～70	65	[ナイロン] MCナイロン	耐磨耗性 / 耐油性	300	34	ベアリング(6201ZZ)入	1個
70.1～100	92	220.01～320.00	50.1～70	65	[ナイロン] MCナイロン	耐磨耗性 / 耐油性	300	34	なし	1個
70.1～100	92	220.01～320.00	50.1～70	65	[エンプラ] 特殊プラスチック	なし	300	38	ニードルベアリング	1個
100.1～130	106	320.01～485.00	70.1～95	75	[ナイロン] MCナイロン	耐磨耗性 / 耐油性	400	36	ベアリング(6201ZZ)入	1個
100.1～130	106	320.01～485.00	70.1～95	75	[ナイロン] MCナイロン	耐磨耗性 / 耐油性	400	36	なし	1個
100.1～130	106	320.01～485.00	70.1～95	75	[エンプラ] 特殊プラスチック	なし	400	38	ニードルベアリング	1個

通常単価(税別) (税込単価)	通常出荷日

13,158円 ( 14,474円 )	3日目
10,833円 ( 11,916円 )	3日目
9,196円 ( 10,116円 )	3日目
15,094円 ( 16,603円 )	3日目
13,401円 ( 14,741円 )	3日目
9,551円 ( 10,506円 )	3日目

詳細情報

基本情報

基本情報

キャスターとジャッキが一体化したキャスター付フットジャッキ。
【特長】
・フットジャッキとキャスターが一体で取付場所と手間を削減。
・ジャッキはゴムパッド付きで、傷を防止。
・省スペース設計。
【用途】
・機械、装置等の移動及びレベル調整に最適。

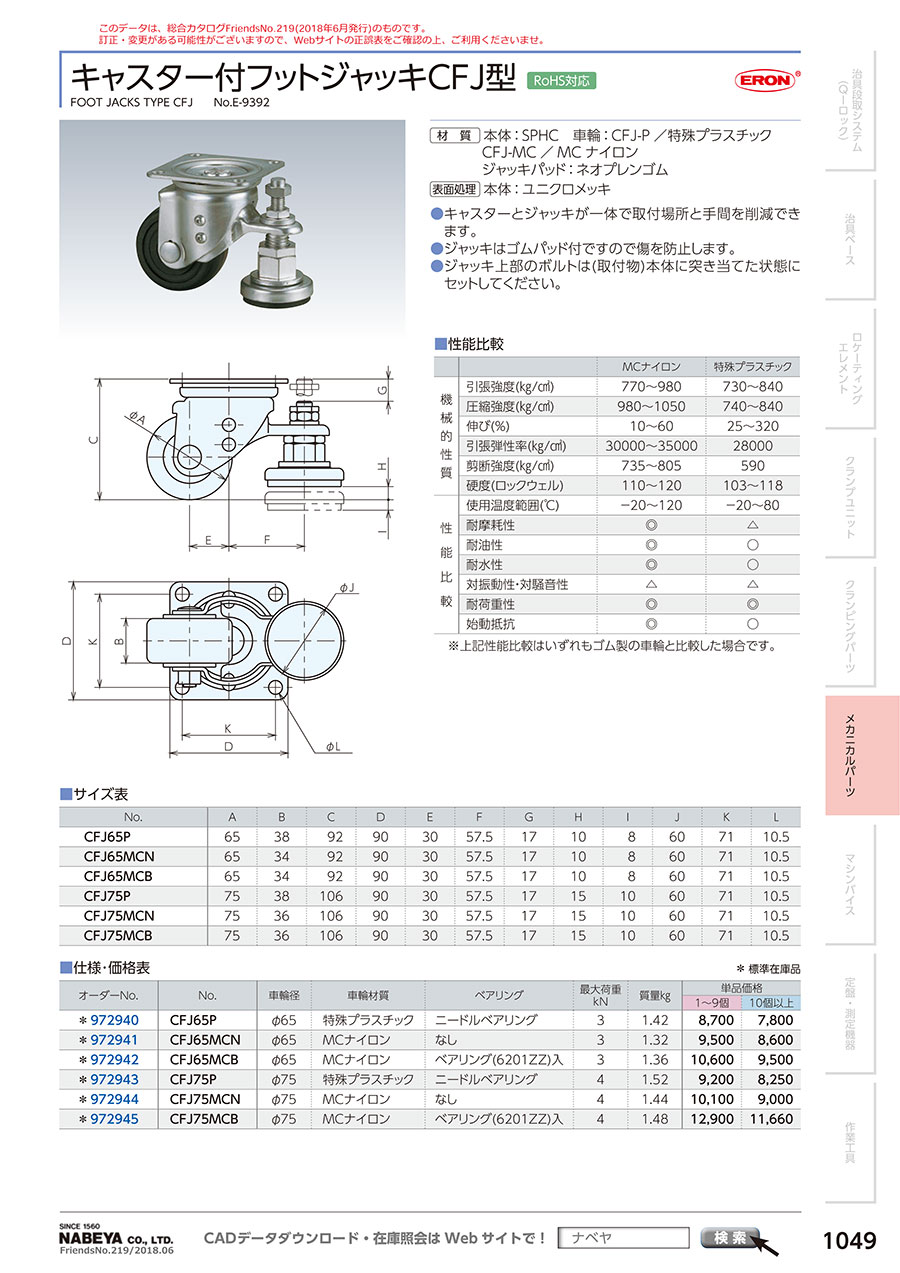

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

キャスター付フットジャッキCFJ型のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q最大荷重は？

車輪径Φ65で3ＫＮ、Φ75で4ＫＮです。
