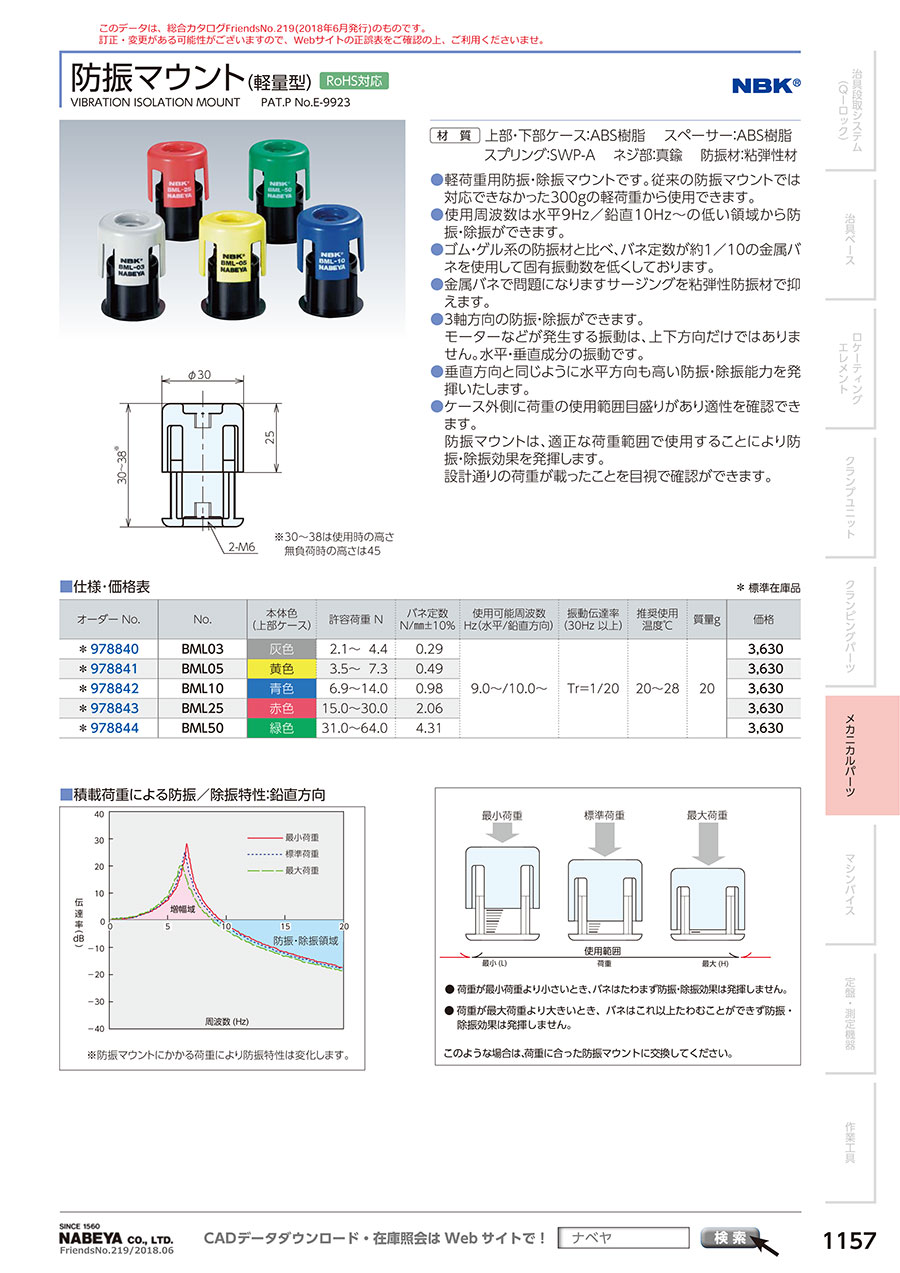

防振マウント（軽量型）

外形図

※ 30～38は使用時の高さ。無負荷時の高さは45。

製品仕様

材質

・上部・下部ケース：ABS樹脂
・スペーサー：ABS樹脂
・スプリング：SWP-A
・ネジ部：真鍮
・防振材：粘弾性材

規格表

使用例

取付方法

防振マウントの取り付けは、直接ボルトで固定するか、専用の取付プレート（特別付属品）で固定してください。

1.直接ボルトで固定

2.専用プレートで固定

正しい仕様法

誤った仕様方法

選定サポート情報

• 防振マウントによる防振効果（振動伝達率）は、許容荷重と対象物の加振周波数（振動数）により決定されます。
• 防振マウント1個あたりの許容荷重と、対象物の周波数から最適な防振マウントを選定してください。

単位（N） 積載荷重 / 支持箇所
加振周波数（Hz）＝機器回転数（rpm） / 60（秒）

1. 防振マウント1個あたりの積載荷重を調べてください。
2. 防振対象物の加振周波数（Hz）を調べてください。
3. 荷重と防振下限周波数のグラフから適正な形式を選定してください。
4. 仕様形式と荷重から防振マウントの高さを確認、取り付け可能か確認ください。
※ 記載の数値は全て計算値であり、保証値ではありません。

性能・試験情報

積載荷重による防振 / 除振特性 : 鉛直方向

※ 防振マウントにかかる荷重により防振特性は変化します。

・荷重が最小荷重より小さいとき、バネはたわまず防振・除振効果は発揮しません。
・荷重が最大荷重より大きいとき、バネはこれ以上たわむことができず防振・除振効果は発揮しません。
※ このような場合は、荷重にあった防振マウントに交換してください

例：
（1） 5kgのモーターを5箇所で受ける場合、防振マウント1個あたりの積載荷重は10Nになります。
（2） 周波数＝1秒間の振動数
1000rpmのモーターの場合 1000（rpm）／60（s）＝16.7（Hz）
（3） 荷重と防振下限周波数のグラフから
10N・16.7Hz ＞ 10Hzで使用形式はBML-10になります。
（4） 荷重と防振マウントの高さのグラフから
取り付け時のマウント高さは35mmになります。
（5） 予想防振効果は、防振／除振特性グラフより
振動伝達率は約-18dB（1／8）になります。

注意・禁止事項

注意・禁止事項

• 荷重が適正で、均等に掛かるように取付けて使用してください。
• ズレ、ねじれた状態での取り付けは性能・耐久性が著しく低下するので避けてください。
• 防振マウントは垂直方向の荷重のみで使用できます。
• 引っ張り方向での使用は避けてください。
