ナベヤ

防振ウェッジマウント（Fタイプ）

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 22,695円～739,500円特別価格

税込単価: 24,965円～813,450円特別価格

大きな耐荷重性能を有した独立型の精密レベリングウェッジマウント。【特長】・大き...

詳細情報を確認する

アンカー固定
なし
スタビライザー
なし
本体材質
FC250
特性
耐油性/耐薬品性/耐熱性/防振性
本体表面処理
塗装
底面ゴム材質
NBR

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

防振ウエッジマウント Fタイプの仕様

防振ウエッジマウント Fタイプの外観

防振ウエッジマウント Fタイプの寸法図

（単位：mm）

型番	A	B	C	D（ストローク）	E	F	G	許容荷重kN	質量kg
PK1-F	105	55	50	8	33.5	13	6	20.0	1.3
PK2-F	150	75	53	10	35.5	19	10	40.0	2.7
PK3-F	200	95	58	10	38	22	12	65.0	5.3
PK3-72-F	200	95	84	10	51	22	12	65.0	8.6
PK4-F	200	200	60	12	39	27	14	140.0	10
PK4-72-F	200	200	83	12	51	27	14	140.0	14.5
PK5-F	200	250	80	18	51	27	14	210.0	17.2
PK6-F	250	330	80	18	51	27	14	280.0	27
PK7-F	300	400	79	20	51	32	17	450.0	53
PK8-F	400	500	82	20	52.5	40	19	700.0	84
PK9-F	500	600	156	22	90	50	22	1,100.0	180

プレート別特性データ

鉛直の特性データ

水平の特性データ

型番リスト

表示件数

型番

許容荷重【範囲選択】

(kN)

全高 H

(mm)

耐荷重

(kN)

本体奥行き

(mm)

本体幅

(mm)

最小発注数量

15.1～30.0	50	20	105	55	1個
30.1～50.0	53	40	150	75	1個
50.1～70.0	84	65	200	95	1個
50.1～70.0	58	65	200	95	1個
70.1～	83	140	200	200	1個
70.1～	60	140	200	200	1個
70.1～	80	210	200	250	1個
70.1～	80	280	250	330	1個
70.1～	79	450	300	400	1個
70.1～	82	700	400	500	1個
70.1～	156	1100	500	600	1個

通常単価(税別) (税込単価)	通常出荷日

22,695円 ( 24,965円 )	3日目
30,175円 ( 33,193円 )	3日目
51,000円45,900円 ( 50,490円 )	3日目
46,325円41,692円 ( 45,861円 )	3日目
77,350円69,615円 ( 76,577円 )	3日目
72,675円65,407円 ( 71,948円 )	3日目
90,950円81,855円 ( 90,041円 )	3日目
175,100円157,590円 ( 173,349円 )	3日目
292,400円263,160円 ( 289,476円 )	3日目
398,650円358,785円 ( 394,664円 )	3日目
739,500円665,550円 ( 732,105円 )	3日目

詳細情報

基本情報

基本情報

大きな耐荷重性能を有した独立型の精密レベリングウェッジマウント。
【特長】
・大きな耐荷重性、精密なレベル調整機構と大きなストローク、防振機能を装備。
・本体材質：FC250・塗装／防振プレート材質：NBR。
・上面プレート：滑り止めプレートBS。
・底面プレート：防振プレートB6。
※振動特性は、防振プレートの特性グラフをご確認下さい。
・機械に固定する必要がないときにご利用可能。
・防振プレートと滑り止めプレートの摩擦係数が高く、機械の移動なしで位置を固定することが可能。
・アンカーを使わないので、機械のレイアウト変更も容易。

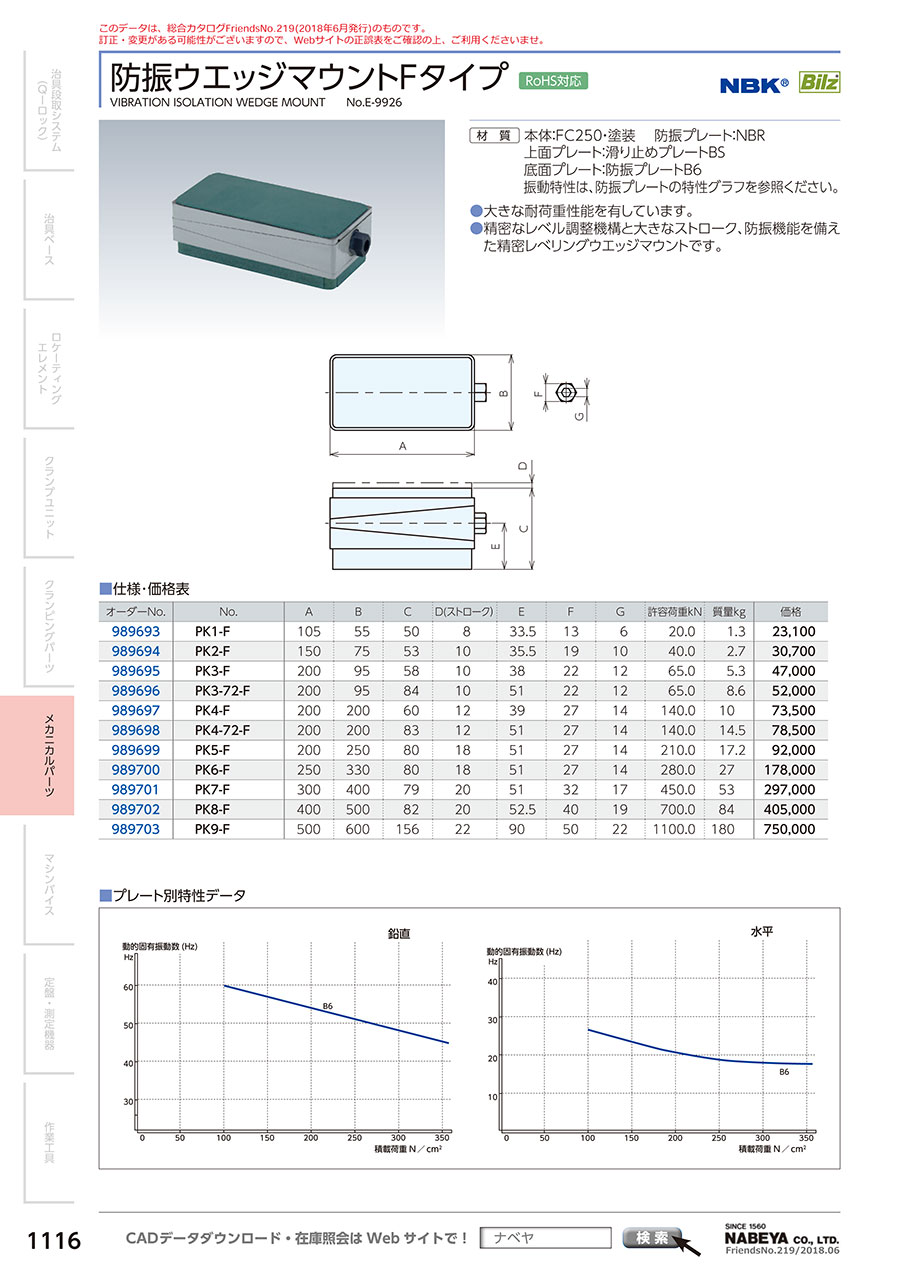

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
