防振ウェッジマウント PKDK（球面シート付ボルトスルータイプ）
- 通常単価(税別)
- 48,025円～102,000円
- 税込単価
- 52,828円～112,200円
通常出荷日：3日目
精密なレベル調整機構と大きな調整ストローク、防振機能を備えたウエッジマウント。【特長】・球面シート付き...
詳細を確認未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

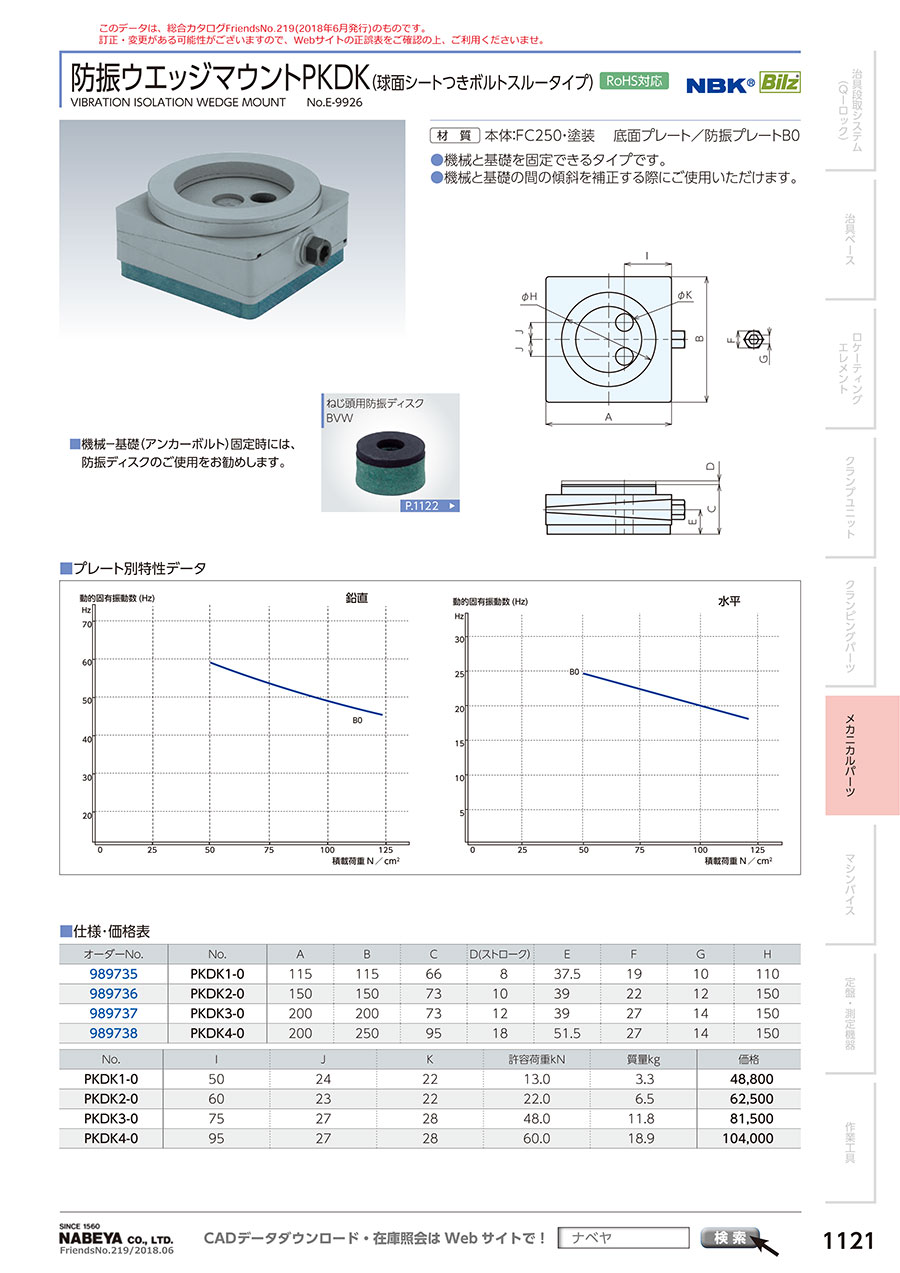

防振ウェッジマウント PKDK（球面シート付ボルトスルータイプ）の仕様
防振ウェッジマウント PKDK（球面シート付ボルトスルータイプ）の外観
防振ウェッジマウント PKDK（球面シート付ボルトスルータイプ）の寸法図
ねじ頭用防振ディスク BVWの外観
※機械-基礎（アンカーボルト）固定時には、防振ディスクのご使用をお勧めします。
（単位：mm）
| 型番 | A | B | C | D（ストローク） | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| PKDK1-0 | 115 | 115 | 66 | 8 | 37.5 | 19 | 10 | 110 |
| PKDK2-0 | 150 | 150 | 73 | 10 | 39 | 22 | 12 | 150 |
| PKDK3-0 | 200 | 200 | 73 | 12 | 39 | 27 | 14 | 150 |
| PKDK4-0 | 200 | 250 | 95 | 18 | 51.5 | 27 | 14 | 150 |
| 型番 | I | J | K | 許容荷重 kN | 質量 kg |
|---|---|---|---|---|---|
| PKDK1-0 | 50 | 24 | 22 | 13.0 | 3.3 |
| PKDK2-0 | 60 | 23 | 22 | 22.0 | 6.5 |
| PKDK3-0 | 75 | 27 | 28 | 48.0 | 11.8 |
| PKDK4-0 | 95 | 27 | 28 | 60.0 | 18.9 |
プレート別特性データ
鉛直の特性データ
水平の特性データ
詳細情報
基本情報
精密なレベル調整機構と大きな調整ストローク、防振機能を備えたウエッジマウント。
【特長】
・球面シート付きで機械と基礎の間の斜面を補正できる。
・機械とマウントを固定できるタイプ。
・本体：FC250・塗装。
・底面プレート材質／防振プレート材質：B0。
【用途】
・機械と基礎の間の傾斜を補正する際に使用。
