ナベヤ

レベリングブロックH型

カタログ |

通常単価(税別): 12,070円～23,210円特別価格

税込単価: 13,277円～25,531円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～4日目一部当日出荷可能

【許容荷重】30kN、50kN【揚程】2.5mm、3mm【特長】・アンカーボルトを使用して基礎と固定す...

詳細を確認

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

ナベヤ

レベリングブロックB型

通常価格(税別)： 6,803円 (税込価格：7,483円)

通常出荷日：在庫品1日目

よく一緒に見られています

ナベヤ

レベリングブロックU型

通常価格(税別)： 40,630円 (税込価格：44,693円)

通常出荷日：3 日目

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番	高さ	ストローク（揚程）	許容荷重kN	一回転当たりのレベル調整量	質量kg
H0/H0ED	65.5～68	2.5	30	0.22	5
H1-FA/H1ED	93.5～96.5	3	50	0.24	12

規格表

No.	A	B	C	D	E	F	G	H	I	J（並目）	K	L	M	N
H0/H0ED	167	90	65.5	2.5	79	58	62	40	24	M12×1.75	13	71	27	7゜13́
H1-FA/H1ED	194	131	93.5	3	107	88	60.5	52	30	M16×2	12	75	35	6゜46́

使用例

製品サポート情報

注意・禁止事項

許容荷重を超えての使用はしないでください。上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。

商品特長詳細

大型フライス盤、ターニング盤、中ぐり盤、プレナー等大型機械に最適です。

型番リスト

表示件数

型番

H0ED

H1ED

許容荷重【範囲選択】

(kN)

全高 H

(mm)

耐荷重

(kN)

本体表面処理

本体奥行き

(mm)

本体幅

(mm)

ストローク(揚程)

(mm)

最小発注数量

15.1～30.0	65.5～68	30	ラッカー塗装品	167	90	2.5	1個
15.1～30.0	65.5～68	30	カチオン電着塗装	167	90	2.5	1個
30.1～50.0	93.5～96.5	50	カチオン電着塗装	194	131	3	1個

通常単価(税別) (税込単価)	通常出荷日

12,070円7,845円 ( 8,630円 )	在庫品1日目当日出荷可能
14,580円 ( 16,038円 )	4日目
23,210円 ( 25,531円 )	4日目

詳細情報

基本情報

基本情報

【許容荷重】30kN、50kN
【揚程】2.5mm、3mm
【特長】
・アンカーボルトを使用して基礎と固定することで、安定した精度と剛性を保ちます
・設備に対する横荷重に影響されにくい構造です
・左回しで上昇する仕様です
・剛性に優れ、荷重による変位はわずかです
【用途】
・基礎固定を必要とする各種工作機械、専用機、試験機、試験用定盤のレベル調整
・生産国：日本

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

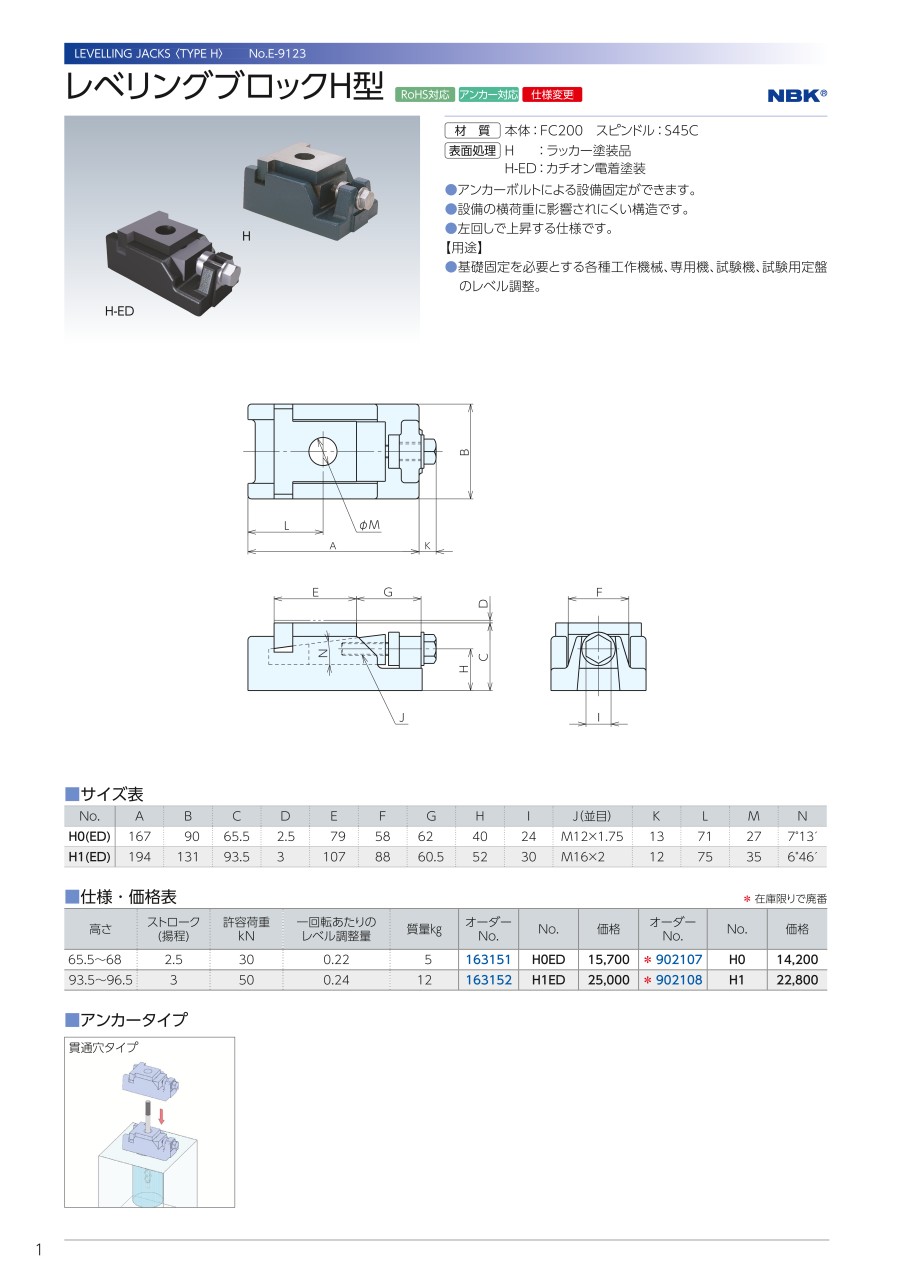

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

レベリングブロックH型のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qレベル調整中に作業を止めると搭載物は下がってしまいますか。

許容荷重内であれば作業を止めても下がることはありません。
