レベリングフットジャッキ
- 通常単価(税別)
- 4,197円～8,997円
- 税込単価
- 4,617円～9,897円
通常出荷日：3日目
【特長】・アンカーボルトによる設備固定ができます・調整ネジを細めとし、微調整をしやすくしています・基礎...
詳細を確認未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| No. | 部品名 | 材質 |
|---|---|---|
| （1） | レベリングボルト | S45C |
| （2） | ベースプレート | FCD450 |
| （3） | ロックナット | S45C |
| （4） | JA形アンカーボルト | 機械に合せ、ユーザーにて御手配下さい。 |
| （5） | 平座金 | |
| （6） | 六角ナット |
規格表
レベリングポケットの参考サイズ
| 型番 | a | b | c | d | e | f |
|---|---|---|---|---|---|---|
| LVF1000 | 100 | 80 | 60 | 30 | 20～45 | 90 |
| LVF1250 | 120 | 100 | 70 | 35 | 25～55 | 110 |
| LVF1500 | 150 | 120 | 80 | 40 | 30～70 | 130 |
製品サポート情報
注意・禁止事項
- 許容荷重を超えての使用はしないでください。上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。
- 対象設備にレベリングボルトのネジサイズにあわせて加工が必要となります。
詳細情報
基本情報
【特長】
・アンカーボルトによる設備固定ができます
・調整ネジを細めとし、微調整をしやすくしています
・基礎高さのバラツキを吸収しやすい揚程量があり、地盤沈下の激しいところにもお勧めです
【用途】
・基礎固定を必要とする各種工作機械、専用機、試験機、試験用定盤のレベル調整

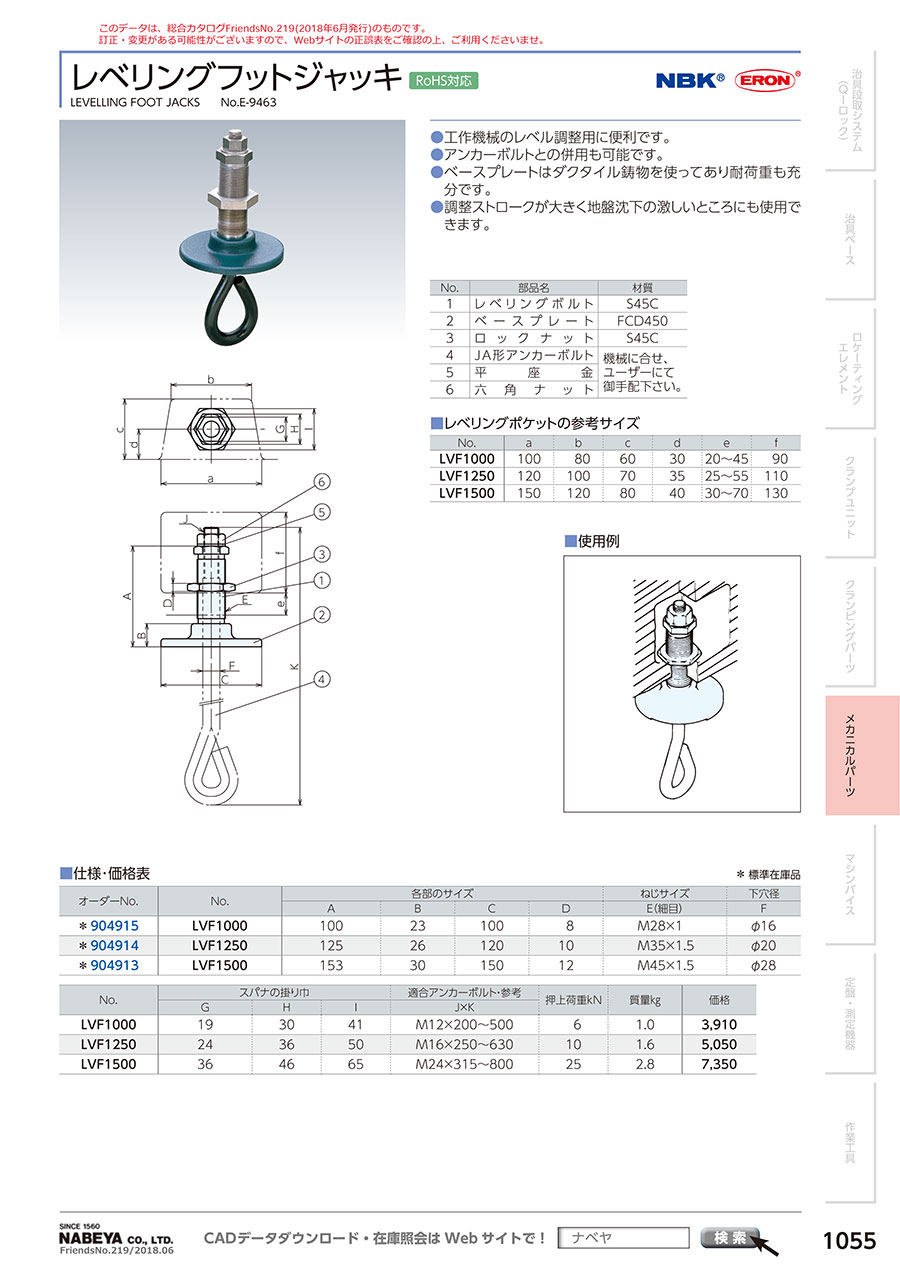

カタログ
レベリングフットジャッキのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q押上荷重とは
A
対象設備にセットしたレベリングボルトの操作によりレベル調整可能な荷重をいいます
