レベリングジャッキ
- 通常単価(税別)
- 18,845円
- 税込単価
- 20,730円
調整ストロークが大きく強度抜群のレベリングジャッキ。【特長】・アンカーボルトに...
詳細情報を確認する
JM-1の仕様・寸法情報
アンカー固定
あり
スタビライザー
なし
許容荷重【範囲選択】(kN)
30.1～50.0
本体材質
ダクタイル鋳鉄
全高 H(mm)
85
特性
標準
耐荷重(kN)
50
ねじの呼び M(mm)
M20×2.5
高さ調整量(mm)
120～145
作動荷重(kN)
25
本体奥行き(mm)
100
本体幅(mm)
220
ストローク(揚程)(mm)
25
高さ(mm)
185
ストローク(mm)
25
-
-
商品情報
球面受頭が精度調整をスムーズにする
レベリングジャッキの外観

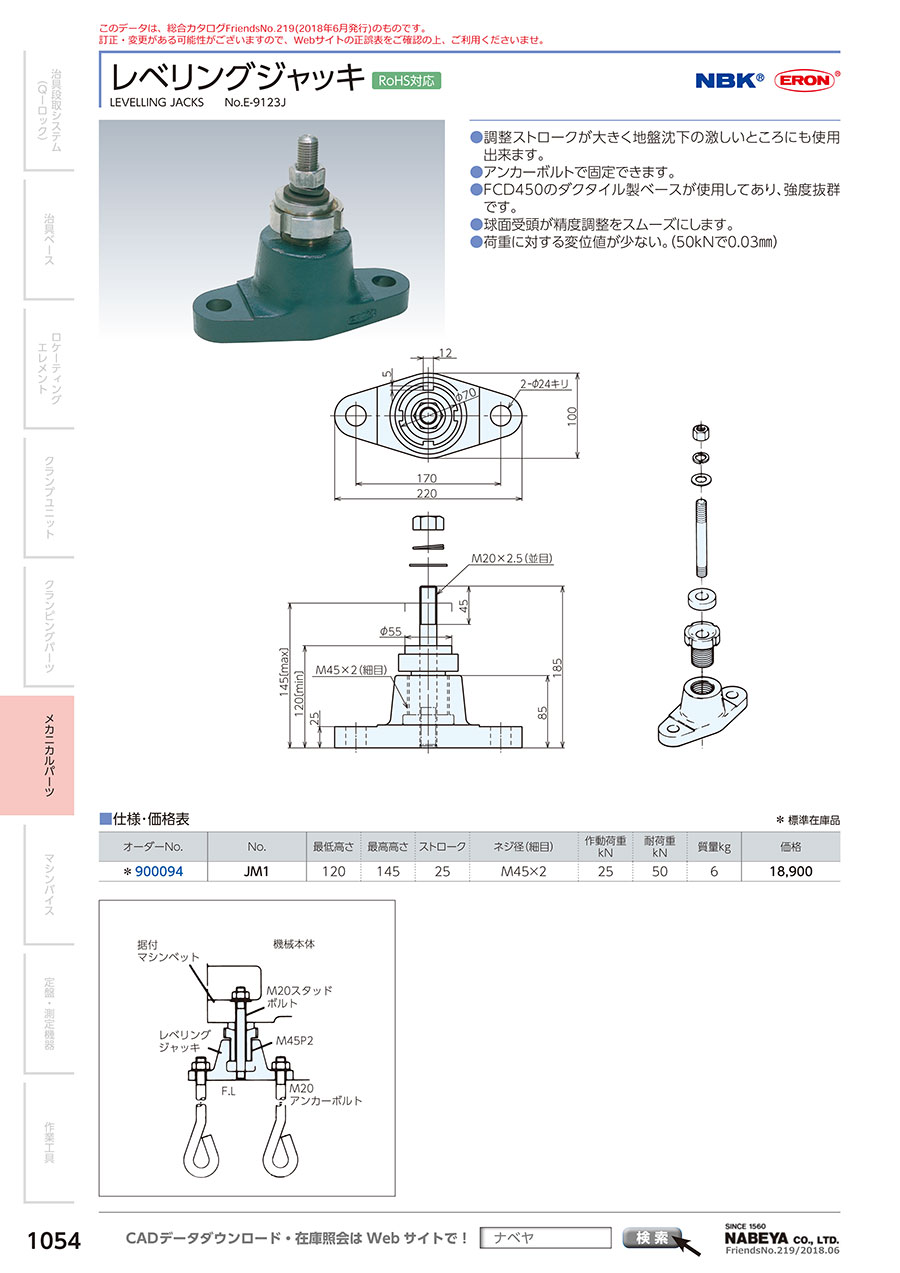

レベリングジャッキの寸法図1
レベリングジャッキの寸法図2
最低高さ : 120mm、最高高さ : 145mm、ストローク : 25mm、ネジ径（細目） : M45×2、作動荷重 : 25kN、耐荷重 : 50kN、質量 : 6kg
製品サポート情報
注意・禁止事項
- 許容荷重を超えての使用はしないでください。上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。
- 対象設備にスタッドボルトのネジサイズにあわせて加工が必要となります。
詳細情報
基本情報
調整ストロークが大きく強度抜群のレベリングジャッキ。
【特長】
・アンカーボルトによる設備固定ができます
・設備や基礎面の傾斜を吸収しやすいスイベル（球面受板）を搭載しています
・調整ネジを細目とし、微調整しやすくしています
・基礎高さのバラツキを吸収しやすい揚程量があり、地盤沈下の激しいところにもお勧めです
・本体をFCD450のダクタイル製とし強度が抜群です
【用途】
・基礎固定を必要とする各種工作機械、専用機、試験機、試験用定盤のレベル調整
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。レベリングジャッキの型番JM-1のページです。
型番JM-1に関する仕様情報を記載しております。
レベリングジャッキのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q耐荷重はどれくらいでしょうか？
A
耐荷重50ＫＮ、作動荷重25ＫＮです。
Q作動荷重とは
A
実際にレベル調整作業が行える最大荷重です
