ナベヤ

フットジャッキFPS型

カタログ |

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 688円～4,797円

税込単価: 757円～5,277円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナベヤ

フットジャッキFJ型（標準タイプ）

通常価格(税別)： 358円 (税込価格：394円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナベヤ

フットジャッキFPK型

通常価格(税別)： 848円 (税込価格：933円)

通常出荷日：3 日目

機械、装置等のレベル調整に使用するフットジャッキ。【特長】・ボルト径、ボルト長...

詳細情報を確認する

種類
各種アジャスタ
特長
樹脂マウント
本体材質
樹脂
本体高さ (mm)
18
本体材質(詳細)
強化ポリアセタール
本体表面処理
なし
アジャストボルト形首振り機構
あり
首振り角度 θ (deg)
30
高さ調節ハンドル
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が438型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

外観

材質・表面処理

No.	ネジ	ナット	ベース	パッド
FPS	SUM22L亜鉛メッキ	S45C	強化ポリアセタール	-
FPS-S	SUS304	SUS304		-
FPS-P	SUM22L亜鉛メッキ	S45C		NBR
FPS-SP	SUS304	SUS304		NBR

規格表

ボルト

A（並目）	B	C	D	E	F	耐荷重kN
M6×1.0	15	11.5	3	10	14	3
M6×1.0	30	11.5	3	10	14	3
M8×1.25	40	11.5	4	13	14	4
M8×1.25	80	11.5	4	13	14	4
M10×1.5	45	11.5	5	17	14	5
M10×1.5	70	11.5	5	17	14	5
M10×1.5	90	11.5	5	17	14	5
M10×1.5	125	11.5	5	17	14	5
M10×1.5	150	11.5	5	17	14	5
M12×1.75	45	11.5	6	19	14	5
M12×1.75	66	11.5	6	19	14	5
M12×1.75	100	11.5	6	19	14	5
M12×1.75	125	11.5	6	19	14	5
M12×1.75	150	11.5	6	19	14	5
M16×2	66	11.5	8	24	17	6
M16×2	100	11.5	8	24	17	6
M16×2	125	11.5	8	24	17	6
M16×2	150	11.5	8	24	17	6
M16×2	200	11.5	8	24	17	6
M20×2.5	85	14.5	10	30	22	10
M20×2.5	100	14.5	10	30	22	10
M20×2.5	125	14.5	10	30	22	10
M20×2.5	150	14.5	10	30	22	10
M20×2.5	200	14.5	10	30	22	10

ベース・パッド

型番	G	H	I	J
FPS-30、30S、30P、30SP	18	29	3	20
FPS-40、40S、40P、40SP	18	39	3	30
FPS-50、50S、50P、50SP	18	49	3	40
FPS-60、60S、60P、60SP	18	59	3	50
FPS-80、80S、80P、80SP	18	79	3	68

注意・禁止事項

許容荷重を超えての使用はしないでください。→上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。

型番リスト

表示件数

...

型番

ねじの呼び M

ねじ部材質

許容荷重【範囲選択】

(kN)

耐荷重

(kN)

接地面材質

ねじの長さ【範囲選択】

(mm)

ねじの長さ

(mm)

ベース幅

(mm)

ねじ部材質(詳細)

ねじ部表面処理

最小発注数量

8	[スチール] スチール	1.1～6.0	4	金属	～40	40	29	-	[亜鉛メッキ] 亜鉛めっき	1個
8	[スチール] スチール	1.1～6.0	4	樹脂	～40	40	29	-	[亜鉛メッキ] 亜鉛めっき	1個
8	[ステンレス] ステンレス	1.1～6.0	4	金属	～40	40	29	SUS304	なし	1個
8	[スチール] スチール	1.1～6.0	4	金属	～40	40	39	-	[亜鉛メッキ] 亜鉛めっき	1個
8	[スチール] スチール	1.1～6.0	4	樹脂	～40	40	39	-	[亜鉛メッキ] 亜鉛めっき	1個
8	[ステンレス] ステンレス	1.1～6.0	4	金属	～40	40	39	SUS304	なし	1個
8	[ステンレス] ステンレス	1.1～6.0	4	樹脂	～40	40	39	SUS304	なし	1個
8	[スチール] スチール	1.1～6.0	4	金属	～40	40	49	-	[亜鉛メッキ] 亜鉛めっき	1個
8	[スチール] スチール	1.1～6.0	4	樹脂	～40	40	49	-	[亜鉛メッキ] 亜鉛めっき	1個
8	[ステンレス] ステンレス	1.1～6.0	4	金属	～40	40	49	SUS304	なし	1個
8	[ステンレス] ステンレス	1.1～6.0	4	樹脂	～40	40	49	SUS304	なし	1個
8	[スチール] スチール	1.1～6.0	4	金属	～40	40	59	-	[亜鉛メッキ] 亜鉛めっき	1個
8	[スチール] スチール	1.1～6.0	4	樹脂	～40	40	59	-	[亜鉛メッキ] 亜鉛めっき	1個
8	[ステンレス] ステンレス	1.1～6.0	4	金属	～40	40	59	SUS304	なし	1個
8	[ステンレス] ステンレス	1.1～6.0	4	樹脂	～40	40	59	SUS304	なし	1個
8	[スチール] スチール	1.1～6.0	4	金属	～40	40	79	-	[亜鉛メッキ] 亜鉛めっき	1個
8	[スチール] スチール	1.1～6.0	4	樹脂	～40	40	79	-	[亜鉛メッキ] 亜鉛めっき	1個
8	[ステンレス] ステンレス	1.1～6.0	4	金属	～40	40	79	SUS304	なし	1個
8	[ステンレス] ステンレス	1.1～6.0	4	樹脂	～40	40	79	SUS304	なし	1個
8	[スチール] スチール	1.1～6.0	4	金属	70.1～100	80	29	-	[亜鉛メッキ] 亜鉛めっき	1個
8	[スチール] スチール	1.1～6.0	4	樹脂	70.1～100	80	29	-	[亜鉛メッキ] 亜鉛めっき	1個
8	[ステンレス] ステンレス	1.1～6.0	4	金属	70.1～100	80	29	SUS304	なし	1個
8	[ステンレス] ステンレス	1.1～6.0	4	樹脂	70.1～100	80	29	SUS304	なし	1個
8	[スチール] スチール	1.1～6.0	4	金属	70.1～100	80	39	-	[亜鉛メッキ] 亜鉛めっき	1個
8	[スチール] スチール	1.1～6.0	4	樹脂	70.1～100	80	39	-	[亜鉛メッキ] 亜鉛めっき	1個
8	[ステンレス] ステンレス	1.1～6.0	4	金属	70.1～100	80	39	SUS304	なし	1個
8	[ステンレス] ステンレス	1.1～6.0	4	樹脂	70.1～100	80	39	SUS304	なし	1個
8	[スチール] スチール	1.1～6.0	4	金属	70.1～100	80	49	-	[亜鉛メッキ] 亜鉛めっき	1個
8	[スチール] スチール	1.1～6.0	4	樹脂	70.1～100	80	49	-	[亜鉛メッキ] 亜鉛めっき	1個
8	[ステンレス] ステンレス	1.1～6.0	4	金属	70.1～100	80	49	SUS304	なし	1個
8	[ステンレス] ステンレス	1.1～6.0	4	樹脂	70.1～100	80	49	SUS304	なし	1個
8	[スチール] スチール	1.1～6.0	4	金属	70.1～100	80	59	-	[亜鉛メッキ] 亜鉛めっき	1個
8	[スチール] スチール	1.1～6.0	4	樹脂	70.1～100	80	59	-	[亜鉛メッキ] 亜鉛めっき	1個
8	[ステンレス] ステンレス	1.1～6.0	4	金属	70.1～100	80	59	SUS304	なし	1個
8	[ステンレス] ステンレス	1.1～6.0	4	樹脂	70.1～100	80	59	SUS304	なし	1個
8	[スチール] スチール	1.1～6.0	4	金属	70.1～100	80	79	-	[亜鉛メッキ] 亜鉛めっき	1個
8	[スチール] スチール	1.1～6.0	4	樹脂	70.1～100	80	79	-	[亜鉛メッキ] 亜鉛めっき	1個
8	[ステンレス] ステンレス	1.1～6.0	4	金属	70.1～100	80	79	SUS304	なし	1個
8	[ステンレス] ステンレス	1.1～6.0	4	樹脂	70.1～100	80	79	SUS304	なし	1個
10	[スチール] スチール	1.1～6.0	5	金属	40.1～70	45	29	-	[亜鉛メッキ] 亜鉛めっき	1個
10	[スチール] スチール	1.1～6.0	5	樹脂	40.1～70	45	29	-	[亜鉛メッキ] 亜鉛めっき	1個
10	[ステンレス] ステンレス	1.1～6.0	5	金属	40.1～70	45	29	SUS304	なし	1個
10	[ステンレス] ステンレス	1.1～6.0	5	樹脂	40.1～70	45	29	SUS304	なし	1個
10	[スチール] スチール	1.1～6.0	5	金属	40.1～70	45	39	-	[亜鉛メッキ] 亜鉛めっき	1個
10	[スチール] スチール	1.1～6.0	5	樹脂	40.1～70	45	39	-	[亜鉛メッキ] 亜鉛めっき	1個
10	[ステンレス] ステンレス	1.1～6.0	5	金属	40.1～70	45	39	SUS304	なし	1個
10	[ステンレス] ステンレス	1.1～6.0	5	樹脂	40.1～70	45	39	SUS304	なし	1個
10	[スチール] スチール	1.1～6.0	5	金属	40.1～70	45	49	-	[亜鉛メッキ] 亜鉛めっき	1個
10	[スチール] スチール	1.1～6.0	5	樹脂	40.1～70	45	49	-	[亜鉛メッキ] 亜鉛めっき	1個
10	[ステンレス] ステンレス	1.1～6.0	5	金属	40.1～70	45	49	SUS304	なし	1個
10	[ステンレス] ステンレス	1.1～6.0	5	樹脂	40.1～70	45	49	SUS304	なし	1個
10	[スチール] スチール	1.1～6.0	5	金属	40.1～70	45	59	-	[亜鉛メッキ] 亜鉛めっき	1個
10	[スチール] スチール	1.1～6.0	5	樹脂	40.1～70	45	59	-	[亜鉛メッキ] 亜鉛めっき	1個
10	[ステンレス] ステンレス	1.1～6.0	5	金属	40.1～70	45	59	SUS304	なし	1個
10	[ステンレス] ステンレス	1.1～6.0	5	樹脂	40.1～70	45	59	SUS304	なし	1個
10	[スチール] スチール	1.1～6.0	5	金属	40.1～70	45	79	-	[亜鉛メッキ] 亜鉛めっき	1個
10	[スチール] スチール	1.1～6.0	5	樹脂	40.1～70	45	79	-	[亜鉛メッキ] 亜鉛めっき	1個
10	[ステンレス] ステンレス	1.1～6.0	5	金属	40.1～70	45	79	SUS304	なし	1個
10	[ステンレス] ステンレス	1.1～6.0	5	樹脂	40.1～70	45	79	SUS304	なし	1個
10	[スチール] スチール	1.1～6.0	5	金属	40.1～70	70	29	-	[亜鉛メッキ] 亜鉛めっき	1個

通常単価(税別) (税込単価)	通常出荷日

688円 ( 757円 )	2日目
888円 ( 977円 )	3日目
1,046円 ( 1,151円 )	3日目
698円 ( 768円 )	3日目
878円 ( 966円 )	3日目
1,197円 ( 1,317円 )	3日目
1,397円 ( 1,537円 )	3日目
698円 ( 768円 )	3日目
972円 ( 1,069円 )	3日目
1,097円 ( 1,207円 )	3日目
1,497円 ( 1,647円 )	3日目
698円 ( 768円 )	3日目
898円 ( 988円 )	3日目
1,097円 ( 1,207円 )	3日目
1,497円 ( 1,647円 )	3日目
798円 ( 878円 )	3日目
1,197円 ( 1,317円 )	3日目
1,387円 ( 1,526円 )	3日目
1,697円 ( 1,867円 )	3日目
698円 ( 768円 )	3日目
935円 ( 1,029円 )	3日目
1,397円 ( 1,537円 )	3日目
1,597円 ( 1,757円 )	3日目
698円 ( 768円 )	3日目
888円 ( 977円 )	3日目
1,497円 ( 1,647円 )	3日目
1,697円 ( 1,867円 )	3日目
731円 ( 804円 )	3日目
928円 ( 1,021円 )	3日目
1,497円 ( 1,647円 )	3日目
1,697円 ( 1,867円 )	3日目
788円 ( 867円 )	3日目
968円 ( 1,065円 )	3日目
1,497円 ( 1,647円 )	3日目
1,697円 ( 1,867円 )	3日目
808円 ( 889円 )	3日目
1,151円 ( 1,266円 )	3日目
1,597円 ( 1,757円 )	3日目
1,897円 ( 2,087円 )	3日目
698円 ( 768円 )	3日目
842円 ( 926円 )	3日目
1,054円 ( 1,159円 )	3日目
1,397円 ( 1,537円 )	3日目
698円 ( 768円 )	3日目
963円 ( 1,059円 )	3日目
1,142円 ( 1,256円 )	3日目
1,487円 ( 1,636円 )	3日目
706円 ( 777円 )	3日目
898円 ( 988円 )	3日目
1,105円 ( 1,216円 )	3日目
1,497円 ( 1,647円 )	3日目
731円 ( 804円 )	3日目
928円 ( 1,021円 )	3日目
1,160円 ( 1,276円 )	3日目
1,497円 ( 1,647円 )	3日目
799円 ( 879円 )	3日目
1,088円 ( 1,197円 )	3日目
1,397円 ( 1,537円 )	3日目
1,697円 ( 1,867円 )	3日目
706円 ( 777円 )	3日目

...

基本情報

基本情報

機械、装置等のレベル調整に使用するフットジャッキ。
【特長】
・ボルト径、ボルト長さ、パッド径を選んで組合せるセミオーダータイプ。
・ボルト径がM8、M10、M12、M16、M20の4種類。
・パッドサイズも30、40、50、60、80から選択可能。
・ボルトはS45CとSUS304から選択可能。
【用途】
・機械、装置等のレベル調整に使用可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

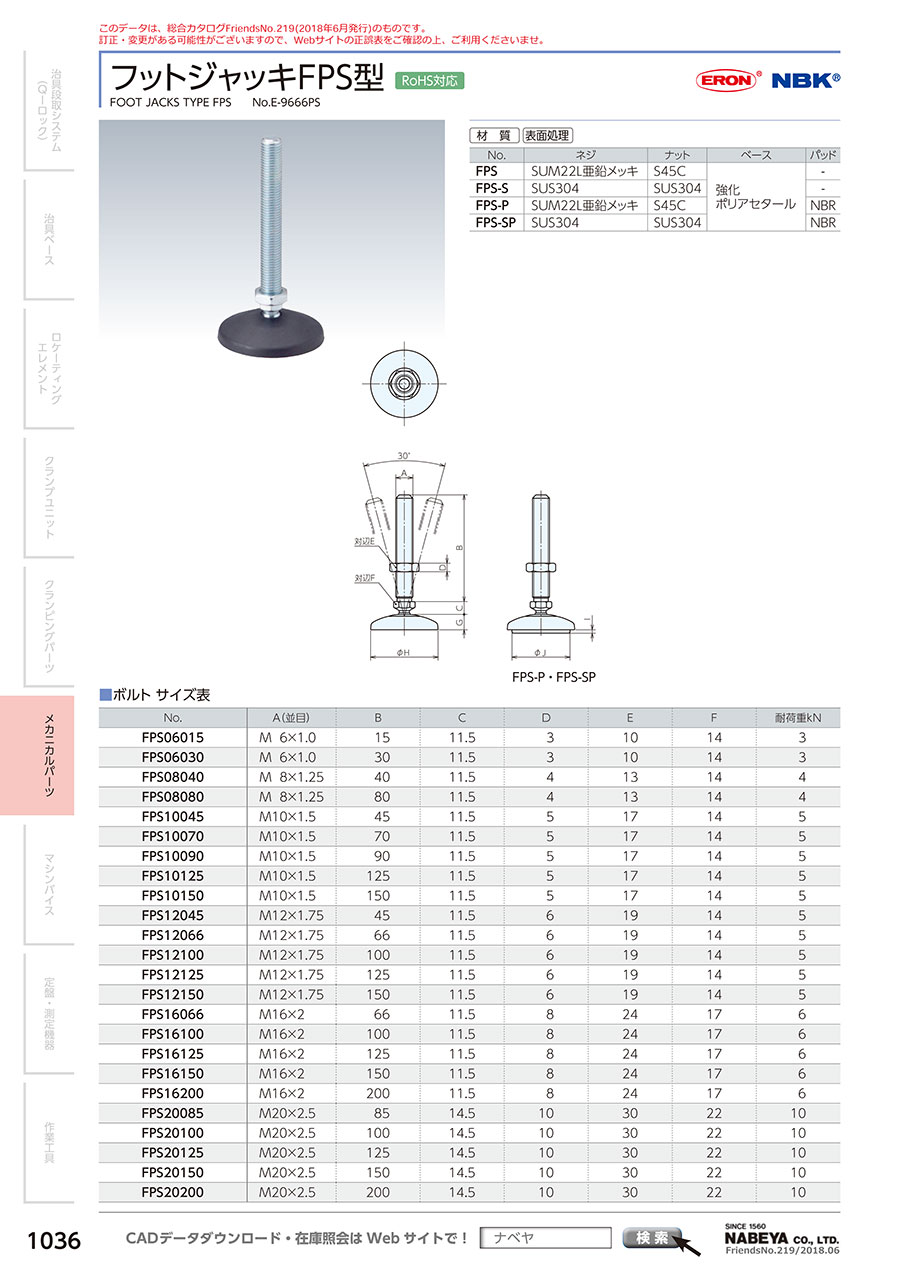

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ナベヤ
フットジャッキ用固定プレート
フットジャッキFPS型と互換性のある固定プレートです。
ナベヤ
フットジャッキ用取付プレート
フットジャッキFPS型と互換性のある取付用プレートです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フットジャッキFPS型のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qパッドとボルトは自由に選べますか？

選べます。
