特長
~mm
- 底面ゴム付
- 金属マウント
ねじの呼び M
~mm
- 8
- 10
- 12
- 16
- 20
ねじ部材質
ステンレス
ステンレス
スチール
スチール
許容荷重【範囲選択】(kN)
~mm
- 1.1～6.0
- 6.1～10.0
耐荷重(kN)
~mm
- 4
- 5
- 6
- 10
接地面材質
~mm
- 金属
- 樹脂
ねじの長さ【範囲選択】(mm)
~mm
ねじの長さ(mm)
~mm
- 40
- 45
- 66
- 70
- 80
- 85
- 90
- 100
- 125
- 150
- 200
ベース幅(mm)
~mm
- 39
- 59
- 79
- 99
- 119
ねじ部材質(詳細)
~mm
- SUS304
ねじ部表面処理
なし
亜鉛メッキ
亜鉛めっき
タイプ
~mm
CAD
- 2D
- 3D
出荷日
- すべて
- 3日以内

ナベヤ

フットジャッキFAS型

カタログ |

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 1,487円～6,997円

税込単価: 1,636円～7,697円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナベヤ

フットジャッキFPS型

通常価格(税別)： 688円 (税込価格：757円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナベヤ

フットジャッキFPK型

通常価格(税別)： 848円 (税込価格：933円)

通常出荷日：3 日目

機械、装置等のレベル調整に使用するジャッキ。【特長】・ボルト径、ボルト長さ、パ...

詳細情報を確認する

種類
各種アジャスタ
本体材質
亜鉛ダイキャスト
本体高さ (mm)
18
本体表面処理
パウダーコーティング
アジャストボルト形首振り機構
あり
首振り角度 θ (deg)
30
高さ調節ハンドル
なし

未確定：候補が406型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

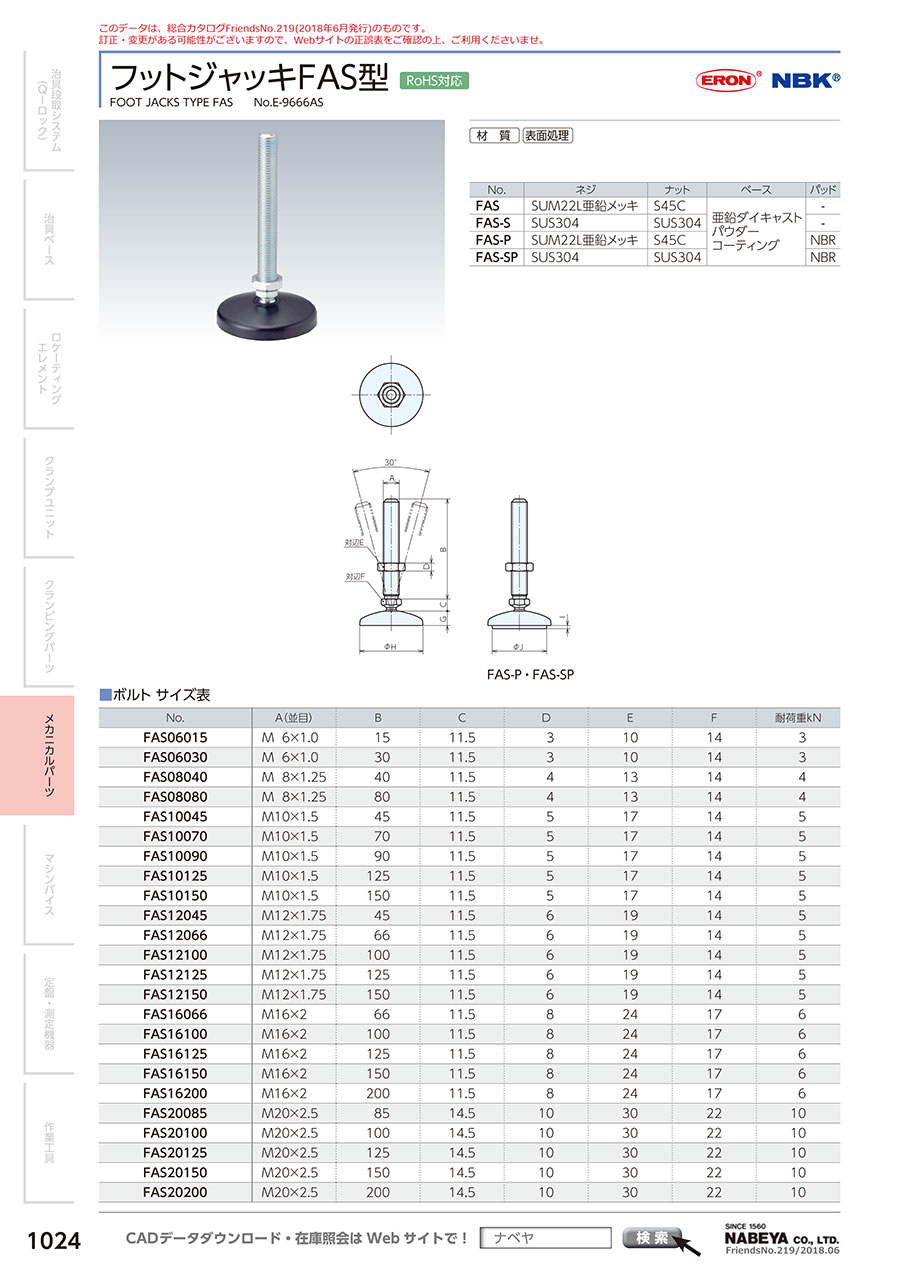

外形図

製品仕様

外観

材質・表面処理

No.	ネジ	ナット	ベース	パッド
FAS	SUM22L亜鉛メッキ	S45C	亜鉛ダイキャストパウダーコーティング	-
FAS-S	SUS304	SUS304		-
FAS-P	SUM22L亜鉛メッキ	S45C		NBR
FAS-SP	SUS304	SUS304		NBR

規格表

ボルト

A（並目）	B	C	D	E	F	耐荷重kN
M6×1.0	15	11.5	3	10	14	3
M6×1.0	30	11.5	3	10	14	3
M8×1.25	40	11.5	4	13	14	4
M8×1.25	80	11.5	4	13	14	4
M10×1.5	45	11.5	5	17	14	5
M10×1.5	70	11.5	5	17	14	5
M10×1.5	90	11.5	5	17	14	5
M10×1.5	125	11.5	5	17	14	5
M10×1.5	150	11.5	5	17	14	5
M12×1.75	45	11.5	6	19	14	5
M12×1.75	66	11.5	6	19	14	5
M12×1.75	100	11.5	6	19	14	5
M12×1.75	125	11.5	6	19	14	5
M12×1.75	150	11.5	6	19	14	5
M16×2	66	11.5	8	24	17	6
M16×2	100	11.5	8	24	17	6
M16×2	125	11.5	8	24	17	6
M16×2	150	11.5	8	24	17	6
M16×2	200	11.5	8	24	17	6
M20×2.5	85	14.5	10	30	22	10
M20×2.5	100	14.5	10	30	22	10
M20×2.5	125	14.5	10	30	22	10
M20×2.5	150	14.5	10	30	22	10
M20×2.5	200	14.5	10	30	22	10

ベース・パッド

型番	G	H	I	J
FAS-40、40S、40P、40SP	18	39	2	30
FAS-60、60S、60P、60SP	18	59	2	50
FAS-80、80S、80P、80SP	18	79	2	68
FAS-100、100S、100P、100SP	18	99	2	88
FAS-120、120S、120P、120SP	18	119	2	108

注意・禁止事項

許容荷重を超えての使用はしないでください。上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。

型番リスト

表示件数

...

型番

特長

ねじの呼び M

ねじ部材質

許容荷重【範囲選択】

(kN)

耐荷重

(kN)

接地面材質

ねじの長さ【範囲選択】

(mm)

ねじの長さ

(mm)

ベース幅

(mm)

ねじ部材質(詳細)

ねじ部表面処理

最小発注数量

金属マウント	8	[スチール] スチール	1.1～6.0	4	金属	～40	40	39	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付	8	[スチール] スチール	1.1～6.0	4	樹脂	～40	40	39	-	[亜鉛メッキ] 亜鉛めっき	1個
金属マウント	8	[ステンレス] ステンレス	1.1～6.0	4	金属	～40	40	39	SUS304	なし	1個
金属マウント	8	[スチール] スチール	1.1～6.0	4	金属	～40	40	59	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付	8	[スチール] スチール	1.1～6.0	4	樹脂	～40	40	59	-	[亜鉛メッキ] 亜鉛めっき	1個
金属マウント	8	[ステンレス] ステンレス	1.1～6.0	4	金属	～40	40	59	SUS304	なし	1個
金属マウント	8	[スチール] スチール	1.1～6.0	4	金属	～40	40	79	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付	8	[スチール] スチール	1.1～6.0	4	樹脂	～40	40	79	-	[亜鉛メッキ] 亜鉛めっき	1個
金属マウント	8	[ステンレス] ステンレス	1.1～6.0	4	金属	～40	40	79	SUS304	なし	1個
底面ゴム付	8	[ステンレス] ステンレス	1.1～6.0	4	樹脂	～40	40	79	SUS304	なし	1個
金属マウント	8	[スチール] スチール	1.1～6.0	4	金属	～40	40	99	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付	8	[スチール] スチール	1.1～6.0	4	樹脂	～40	40	99	-	[亜鉛メッキ] 亜鉛めっき	1個
金属マウント	8	[ステンレス] ステンレス	1.1～6.0	4	金属	～40	40	99	SUS304	なし	1個
底面ゴム付	8	[ステンレス] ステンレス	1.1～6.0	4	樹脂	～40	40	99	SUS304	なし	1個
金属マウント	8	[スチール] スチール	1.1～6.0	4	金属	～40	40	119	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付	8	[スチール] スチール	1.1～6.0	4	樹脂	～40	40	119	-	[亜鉛メッキ] 亜鉛めっき	1個
金属マウント	8	[ステンレス] ステンレス	1.1～6.0	4	金属	～40	40	119	SUS304	なし	1個
底面ゴム付	8	[ステンレス] ステンレス	1.1～6.0	4	樹脂	～40	40	119	SUS304	なし	1個
金属マウント	8	[スチール] スチール	1.1～6.0	4	金属	70.1～100	80	39	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付	8	[スチール] スチール	1.1～6.0	4	樹脂	70.1～100	80	39	-	[亜鉛メッキ] 亜鉛めっき	1個
金属マウント	8	[ステンレス] ステンレス	1.1～6.0	4	金属	70.1～100	80	39	SUS304	なし	1個
金属マウント	8	[スチール] スチール	1.1～6.0	4	金属	70.1～100	80	59	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付	8	[スチール] スチール	1.1～6.0	4	樹脂	70.1～100	80	59	-	[亜鉛メッキ] 亜鉛めっき	1個
金属マウント	8	[ステンレス] ステンレス	1.1～6.0	4	金属	70.1～100	80	59	SUS304	なし	1個
金属マウント	8	[スチール] スチール	1.1～6.0	4	金属	70.1～100	80	79	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付	8	[スチール] スチール	1.1～6.0	4	樹脂	70.1～100	80	79	-	[亜鉛メッキ] 亜鉛めっき	1個
金属マウント	8	[ステンレス] ステンレス	1.1～6.0	4	金属	70.1～100	80	79	SUS304	なし	1個
底面ゴム付	8	[ステンレス] ステンレス	1.1～6.0	4	樹脂	70.1～100	80	79	SUS304	なし	1個
金属マウント	8	[スチール] スチール	1.1～6.0	4	金属	70.1～100	80	99	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付	8	[スチール] スチール	1.1～6.0	4	樹脂	70.1～100	80	99	-	[亜鉛メッキ] 亜鉛めっき	1個
金属マウント	8	[ステンレス] ステンレス	1.1～6.0	4	金属	70.1～100	80	99	SUS304	なし	1個
底面ゴム付	8	[ステンレス] ステンレス	1.1～6.0	4	樹脂	70.1～100	80	99	SUS304	なし	1個
金属マウント	8	[スチール] スチール	1.1～6.0	4	金属	70.1～100	80	119	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付	8	[スチール] スチール	1.1～6.0	4	樹脂	70.1～100	80	119	-	[亜鉛メッキ] 亜鉛めっき	1個
金属マウント	8	[ステンレス] ステンレス	1.1～6.0	4	金属	70.1～100	80	119	SUS304	なし	1個
底面ゴム付	8	[ステンレス] ステンレス	1.1～6.0	4	樹脂	70.1～100	80	119	SUS304	なし	1個
金属マウント	10	[スチール] スチール	1.1～6.0	5	金属	40.1～70	45	39	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付	10	[スチール] スチール	1.1～6.0	5	樹脂	40.1～70	45	39	-	[亜鉛メッキ] 亜鉛めっき	1個
金属マウント	10	[ステンレス] ステンレス	1.1～6.0	5	金属	40.1～70	45	39	SUS304	なし	1個
金属マウント	10	[スチール] スチール	1.1～6.0	5	金属	40.1～70	45	59	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付	10	[スチール] スチール	1.1～6.0	5	樹脂	40.1～70	45	59	-	[亜鉛メッキ] 亜鉛めっき	1個
金属マウント	10	[ステンレス] ステンレス	1.1～6.0	5	金属	40.1～70	45	59	SUS304	なし	1個
底面ゴム付	10	[スチール] スチール	1.1～6.0	5	樹脂	40.1～70	45	79	-	[亜鉛メッキ] 亜鉛めっき	1個
金属マウント	10	[ステンレス] ステンレス	1.1～6.0	5	金属	40.1～70	45	79	SUS304	なし	1個
底面ゴム付	10	[ステンレス] ステンレス	1.1～6.0	5	樹脂	40.1～70	45	79	SUS304	なし	1個
金属マウント	10	[スチール] スチール	1.1～6.0	5	金属	40.1～70	45	99	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付	10	[スチール] スチール	1.1～6.0	5	樹脂	40.1～70	45	99	-	[亜鉛メッキ] 亜鉛めっき	1個
金属マウント	10	[ステンレス] ステンレス	1.1～6.0	5	金属	40.1～70	45	99	SUS304	なし	1個
底面ゴム付	10	[ステンレス] ステンレス	1.1～6.0	5	樹脂	40.1～70	45	99	SUS304	なし	1個
金属マウント	10	[スチール] スチール	1.1～6.0	5	金属	40.1～70	45	119	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付	10	[スチール] スチール	1.1～6.0	5	樹脂	40.1～70	45	119	-	[亜鉛メッキ] 亜鉛めっき	1個
金属マウント	10	[ステンレス] ステンレス	1.1～6.0	5	金属	40.1～70	45	119	SUS304	なし	1個
底面ゴム付	10	[ステンレス] ステンレス	1.1～6.0	5	樹脂	40.1～70	45	119	SUS304	なし	1個
金属マウント	10	[スチール] スチール	1.1～6.0	5	金属	40.1～70	70	39	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付	10	[スチール] スチール	1.1～6.0	5	樹脂	40.1～70	70	39	-	[亜鉛メッキ] 亜鉛めっき	1個
金属マウント	10	[ステンレス] ステンレス	1.1～6.0	5	金属	40.1～70	70	39	SUS304	なし	1個
金属マウント	10	[スチール] スチール	1.1～6.0	5	金属	40.1～70	70	59	-	[亜鉛メッキ] 亜鉛めっき	1個
底面ゴム付	10	[スチール] スチール	1.1～6.0	5	樹脂	40.1～70	70	59	-	[亜鉛メッキ] 亜鉛めっき	1個
金属マウント	10	[ステンレス] ステンレス	1.1～6.0	5	金属	40.1～70	70	59	SUS304	なし	1個
底面ゴム付	10	[スチール] スチール	1.1～6.0	5	樹脂	40.1～70	70	79	-	[亜鉛メッキ] 亜鉛めっき	1個

通常単価(税別) (税込単価)	通常出荷日

1,487円 ( 1,636円 )	3日目
1,697円 ( 1,867円 )	3日目
1,897円 ( 2,087円 )	3日目
1,697円 ( 1,867円 )	3日目
1,897円 ( 2,087円 )	3日目
2,097円 ( 2,307円 )	3日目
1,997円 ( 2,197円 )	3日目
2,397円 ( 2,637円 )	3日目
2,397円 ( 2,637円 )	3日目
2,897円 ( 3,187円 )	3日目
2,397円 ( 2,637円 )	3日目
2,997円 ( 3,297円 )	3日目
2,593円 ( 2,852円 )	3日目
3,397円 ( 3,737円 )	3日目
3,197円 ( 3,517円 )	3日目
3,797円 ( 4,177円 )	3日目
3,499円 ( 3,849円 )	3日目
3,851円 ( 4,236円 )	3日目
1,497円 ( 1,647円 )	3日目
1,697円 ( 1,867円 )	3日目
1,997円 ( 2,197円 )	3日目
1,797円 ( 1,977円 )	3日目
1,997円 ( 2,197円 )	3日目
2,397円 ( 2,637円 )	3日目
2,097円 ( 2,307円 )	3日目
2,397円 ( 2,637円 )	3日目
2,797円 ( 3,077円 )	3日目
2,997円 ( 3,297円 )	3日目
2,397円 ( 2,637円 )	3日目
2,997円 ( 3,297円 )	3日目
2,997円 ( 3,297円 )	3日目
3,499円 ( 3,849円 )	3日目
3,197円 ( 3,517円 )	3日目
3,797円 ( 4,177円 )	3日目
3,797円 ( 4,177円 )	3日目
4,197円 ( 4,617円 )	3日目
1,497円 ( 1,647円 )	3日目
1,697円 ( 1,867円 )	3日目
1,897円 ( 2,087円 )	3日目
1,797円 ( 1,977円 )	3日目
1,897円 ( 2,087円 )	3日目
2,097円 ( 2,307円 )	3日目
2,397円 ( 2,637円 )	3日目
2,397円 ( 2,637円 )	3日目
2,897円 ( 3,187円 )	3日目
2,397円 ( 2,637円 )	3日目
2,997円 ( 3,297円 )	3日目
2,897円 ( 3,187円 )	3日目
3,397円 ( 3,737円 )	3日目
3,197円 ( 3,517円 )	3日目
3,797円 ( 4,177円 )	3日目
3,499円 ( 3,849円 )	3日目
4,197円 ( 4,617円 )	3日目
1,497円 ( 1,647円 )	3日目
1,697円 ( 1,867円 )	3日目
1,997円 ( 2,197円 )	3日目
1,797円 ( 1,977円 )	3日目
1,997円 ( 2,197円 )	3日目
2,097円 ( 2,307円 )	3日目
2,397円 ( 2,637円 )	3日目

...

基本情報

基本情報

機械、装置等のレベル調整に使用するジャッキ。
【特長】
・ボルト径、ボルト長さ、パッド径を選んで組合せるセミオーダータイプ。
・ボルト径がM8、M10、M12、M16、M20の4種類。
・パッドサイズも40、60、80、100、120から選択可能。
・ボルトはSUM22LとSUS304から選択可能。
【用途】
・機械、装置のレベル調整に使用可能。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フットジャッキFAS型のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qパッドとボルトは自に選べますか？

選べます。
