ナベヤ

スプリングピンプランジャC型

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 622円～3,265円

税込単価: 684円～3,592円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ナベヤ

スプリングピンプランジャB型

通常価格(税別)： 367円 (税込価格：404円)

通常出荷日：在庫品1日目

位置決めや押し離し等に最適なプランジャ。【特長】・PPC-Jは六角穴付止めネジ...

詳細情報を確認する

取付方法
ねじ込み
ゆるみ止め
なし
ピンプランジャ種類
六角穴付
レンチ穴形状
六角
荷重 min（範囲） (N)
0.01～50

未確定：候補が29型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

位置決め、固定、押し付け、押し離しに最適なプランジャ

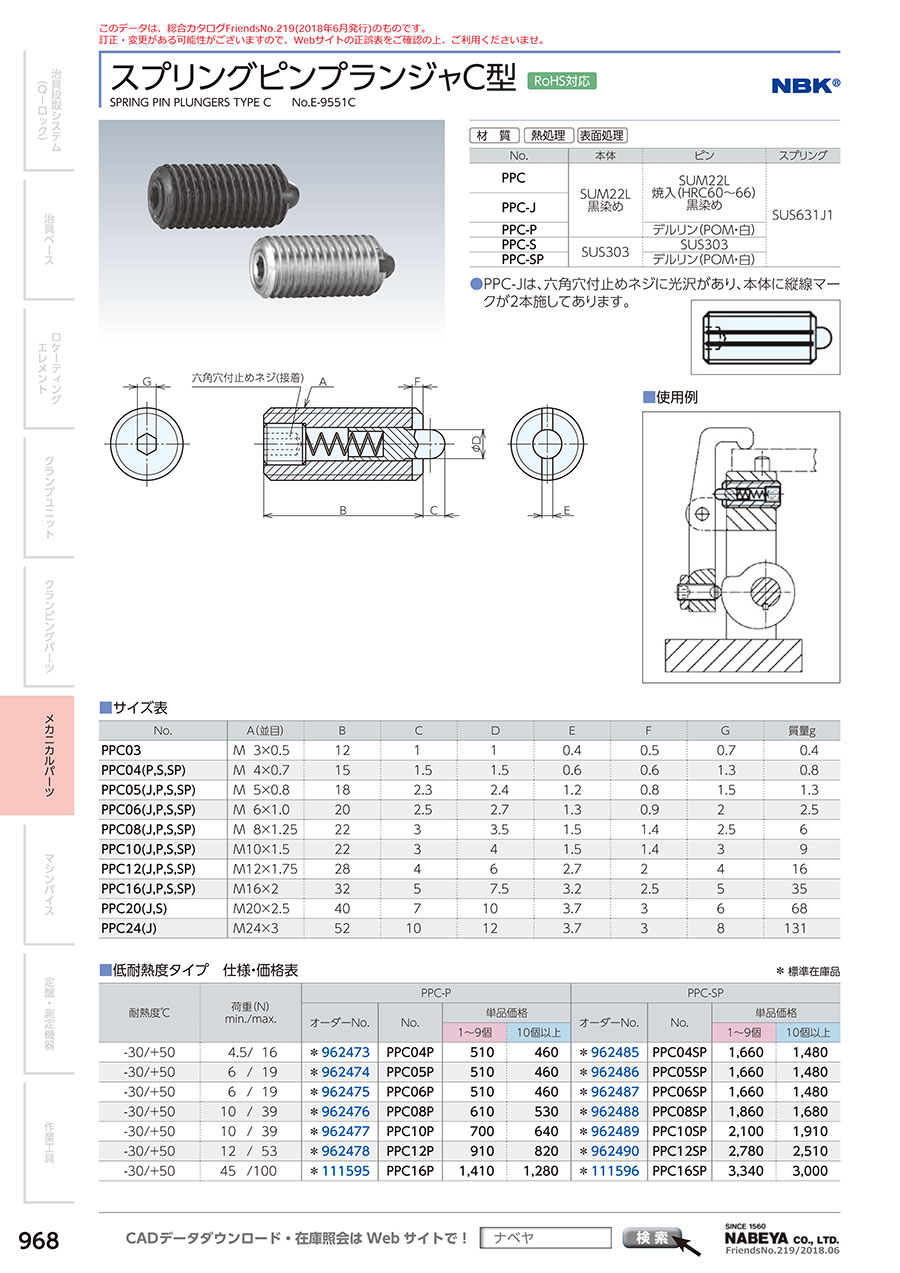

スプリングピンプランジャC型の寸法図1

スプリングピンプランジャC型の寸法図2

スプリングピンプランジャC型の寸法図3

スプリングピンプランジャC型の使用例

材質・熱処理・表面処理

NO.	本体	ピン	スプリング
PPC	SUM22L 黒染め	SUM22L 焼入(HRC60～66) 黒染め	SUS631J1
PPC-J		SUM22L 焼入(HRC60～66) 黒染め
PPC-P		デルリン(POM・白)
PPC-S	SUS303	SUS303
PPC-SP	SUS303	デルリン(POM・白)

※ PPC - Jは、六角穴付止めネジに光沢があり、本体に縦線マークを2本施している

サイズ表

NO.	A(並目)	B	C	D	E	F	G	質量g
PPC-03	M3×0.5	12	1	1	0.4	0.5	0.7	0.4
PPC-04(P.S.SP)	M4×0.7	15	1.5	1.5	0.6	0.6	1.3	0.8
PPC-05(J.P.S.SP)	M5×0.8	18	2.3	2.4	1.2	0.8	1.5	1.3
PPC-06(J.P.S.SP)	M6×1.0	20	2.5	2.7	1.3	0.9	2	2.5
PPC-08(J.P.S.SP)	M8×1.25	22	3	3.5	1.5	1.4	2.5	6
PPC-10(J.P.S.SP)	M10×1.5	22	3	4	1.5	1.4	3	9
PPC-12(J.P.S.SP)	M12×1.75	28	4	6	2.7	2	4	16
PPC-16(J.P.S.SP)	M16×2	32	5	7.5	3.2	2.5	5	35
PPC-20(J.S)	M20×2.5	40	7	10	3.7	3	6	68
PPC-24(J)	M24×3	52	10	12	3.7	3	8	131

型番リスト

表示件数

型番

先端材質

本体材質

外径 A

(mm)

ストローク C

(mm)

本体表面処理

先端表面処理

先端熱処理

荷重 min

(N)

荷重 max

(N)

耐熱タイプ

RoHS?

最小発注数量

[スチール] SUM22L	SUM22L	3	1	黒染	黒染	浸炭焼入	2	4	高耐熱度	10	1個
[スチール] SUM22L	SUM22L	4	1.5	黒染	黒染	浸炭焼入	4.5	16	高耐熱度	10	1個
デルリン	SUM22L	4	1.5	黒染	なし	なし	4.5	16	低耐熱度	10	1個
[ステンレス] SUS303	[ステンレス] SUS303	4	1.5	なし	なし	なし	4.5	16	高耐熱度	10	1個
デルリン	[ステンレス] SUS303	4	1.5	なし	なし	なし	4.5	16	低耐熱度	10	1個
[スチール] SUM22L	SUM22L	5	2.3	黒染	黒染	浸炭焼入	6	19	高耐熱度	10	1個
[スチール] SUM22L	SUM22L	5	2.3	黒染	黒染	浸炭焼入	11	40	高耐熱度	10	1個
デルリン	SUM22L	5	2.3	黒染	なし	なし	6	19	低耐熱度	10	1個
[ステンレス] SUS303	[ステンレス] SUS303	5	2.3	なし	なし	なし	6	19	高耐熱度	10	1個
デルリン	[ステンレス] SUS303	5	2.3	なし	なし	なし	6	19	低耐熱度	10	1個
[スチール] SUM22L	SUM22L	6	2.5	黒染	黒染	浸炭焼入	6	19	高耐熱度	10	1個
[スチール] SUM22L	SUM22L	6	2.5	黒染	黒染	浸炭焼入	15	43	高耐熱度	10	1個
[ステンレス] SUS303	[ステンレス] SUS303	6	2.5	なし	なし	なし	6	19	高耐熱度	10	1個
デルリン	[ステンレス] SUS303	6	2.5	なし	なし	なし	6	19	低耐熱度	10	1個
[スチール] SUM22L	SUM22L	8	3	黒染	黒染	浸炭焼入	10	39	高耐熱度	10	1個
[スチール] SUM22L	SUM22L	8	3	黒染	黒染	浸炭焼入	20	75	高耐熱度	10	1個
デルリン	SUM22L	8	3	黒染	なし	なし	10	39	低耐熱度	10	1個
[ステンレス] SUS303	[ステンレス] SUS303	8	3	なし	なし	なし	10	39	高耐熱度	10	1個
デルリン	[ステンレス] SUS303	8	3	なし	なし	なし	10	39	低耐熱度	10	1個
[スチール] SUM22L	SUM22L	10	3	黒染	黒染	浸炭焼入	10	39	高耐熱度	10	1個
[スチール] SUM22L	SUM22L	10	3	黒染	黒染	浸炭焼入	20	75	高耐熱度	10	1個
デルリン	SUM22L	10	3	黒染	なし	なし	10	39	低耐熱度	10	1個
[ステンレス] SUS303	[ステンレス] SUS303	10	3	なし	なし	なし	10	39	高耐熱度	10	1個
デルリン	[ステンレス] SUS303	10	3	なし	なし	なし	10	39	低耐熱度	10	1個
[スチール] SUM22L	SUM22L	12	4	黒染	黒染	浸炭焼入	12	53	高耐熱度	10	1個
[スチール] SUM22L	SUM22L	12	4	黒染	黒染	浸炭焼入	45	120	高耐熱度	10	1個
デルリン	SUM22L	12	4	黒染	なし	なし	12	53	低耐熱度	10	1個
[ステンレス] SUS303	[ステンレス] SUS303	12	4	なし	なし	なし	12	53	高耐熱度	10	1個
デルリン	[ステンレス] SUS303	12	4	なし	なし	なし	12	53	低耐熱度	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,078円 ( 1,186円 )	3日目
657円 ( 723円 )	在庫品1日目当日出荷可能
657円 ( 723円 )	3日目
1,296円 ( 1,426円 )	3日目
2,030円 ( 2,233円 )	3日目
657円 ( 723円 )	3日目
745円 ( 820円 )	3日目
622円 ( 684円 )	3日目
1,795円 ( 1,975円 )	3日目
2,030円 ( 2,233円 )	3日目
752円 ( 827円 )	在庫品1日目当日出荷可能
754円 ( 829円 )	在庫品1日目当日出荷可能
1,795円 ( 1,975円 )	3日目
2,146円 ( 2,361円 )	3日目
789円 ( 868円 )	在庫品1日目当日出荷可能
1,017円 ( 1,119円 )	3日目
745円 ( 820円 )	在庫品1日目当日出荷可能
2,030円 ( 2,233円 )	3日目
2,275円 ( 2,503円 )	3日目
921円 ( 1,013円 )	3日目
1,051円 ( 1,156円 )	3日目
856円 ( 942円 )	3日目
2,284円 ( 2,512円 )	3日目
2,570円 ( 2,827円 )	3日目
1,026円 ( 1,129円 )	3日目
1,407円 ( 1,548円 )	3日目
1,112円 ( 1,223円 )	3日目
3,018円 ( 3,320円 )	3日目
3,265円 ( 3,592円 )	3日目

詳細情報

基本情報

基本情報

位置決めや押し離し等に最適なプランジャ。
【特長】
・PPC-Jは六角穴付止めネジに光沢がある。
・位置決め、固定、押し付け、押し離しに最適。
・低耐熱タイプと、高耐熱タイプがある。
【用途】
・ワークの位置決めに使用可能。
【荷重について】
・最小（初期荷重）はプランジャーのボールまたはピンが沈み始めるときの荷重、最大荷重はプランジャーのボールまたはピンが沈み切った状態の荷重です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スプリングピンプランジャC型のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

基板のおさえ部品

満足度：5.02018/05/31

製品に欠かせない部品なので重宝しています．また買わせていただきます．

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q何度まで使用可能ですか？

低耐熱タイプは-30～50℃、高耐熱タイプは250℃まで使用可能です。
