スプリングロケートピン(メネジ) BJ795

コンパクトなバネクランプです(メネジ仕様)。【特長】・可動部にゴミの侵入を防ぐ...

詳細情報を確認する
  • 種類
    取付け補助部品
  • 本体材質
    アルミニウム
  • 形状
    スイング形
  • スイング形種類
    めねじ
  • 取付方法
    圧入
  • 先端材質
    スチール
  • 先端表面処理
    四三酸化鉄皮膜
  • 耐熱温度 (℃)
    90
未確定:候補が12型番あります。
数量:

商品情報

外形図

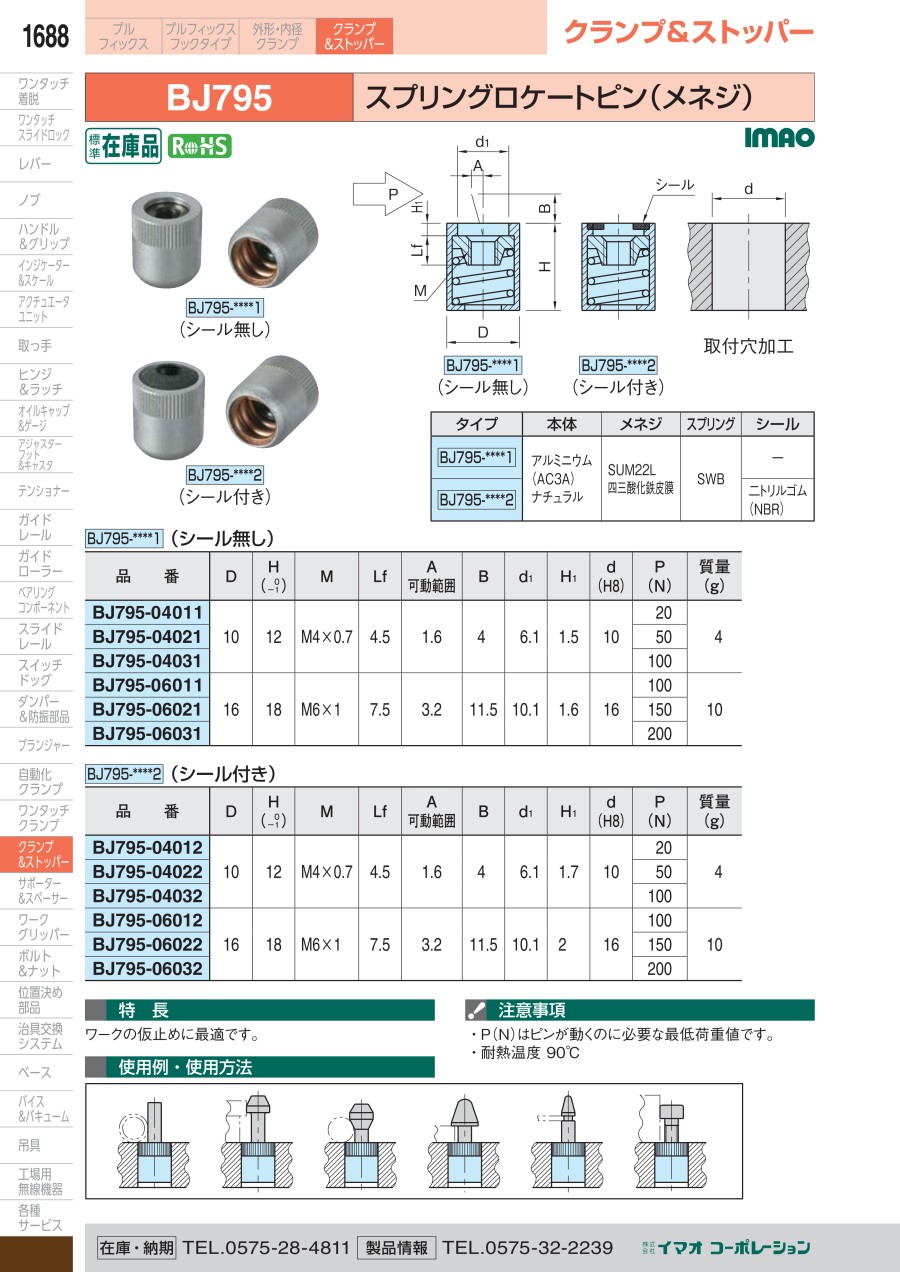

スプリングロケートピン(メネジ) (BJ795):関連画像

BJ795-****1(シール無し)

スプリングロケートピン(メネジ) (BJ795):関連画像

BJ795-****2(シール付き)

製品仕様

スプリングロケートピン(メネジ) (BJ795):関連画像

BJ795-****1 (シール無し)

スプリングロケートピン(メネジ) (BJ795):関連画像

BJ795-****2 (シール付き)

タイプ本体メネジスプリングシール
BJ795-****1アルミニウム
(AC3A)
ナチュラル
SUM22L
四三酸化鉄皮膜
SWB-
BJ795-****2二トリルゴム
(NBR)

取付穴加工

スプリングロケートピン(メネジ) (BJ795):関連画像

規格表

BJ795-****1(シール無し)

型番DH
(-1~0)
MLfA
可動範囲
Bd1H1d
(H8)
P
(N)
質量
(g)
BJ795-040111012M4×0.74.51.646.11.510204
BJ795-0402150
BJ795-04031100
BJ795-060111618M6×17.53.211.510.11.61610010
BJ795-06021150
BJ795-06031200

BJ795-****2(シール付き)

型番DH
(-1~0)
MLfA
可動範囲
Bd1H1d
(H8)
P
(N)
質量
(g)
BJ795-040121012M4×0.74.51.646.11.710204
BJ795-0402250
BJ795-04032100
BJ795-060121618M6×17.53.211.510.121610010
BJ795-06022150
BJ795-06032200

使用例

スプリングロケートピン(メネジ) (BJ795):関連画像

型番リスト

表示件数

ストローク S

外径 D(または オネジ M)

最小荷重

シール

RoHS?最小発注数量
1.6
10
20
無し
10
1個
1.6
10
20
あり
10
1個
1.6
10
50
無し
10
1個
1.6
10
50
あり
10
1個
1.6
10
100
無し
10
1個
1.6
10
100
あり
10
1個
3.2
16
100
無し
10
1個
3.2
16
100
あり
10
1個
3.2
16
200
無し
10
1個
3.2
16
200
あり
10
1個
3.2
16
300
無し
10
1個
3.2
16
300
あり
10
1個
通常単価(税別) (税込単価)
通常出荷日
1,446
( 1,591 )
3日目
1,820
( 2,002 )
在庫品1日目当日出荷可能
1,450
( 1,595 )
3日目
1,797
( 1,977 )
3日目
1,417
( 1,559 )
3日目
1,797
( 1,977 )
3日目
1,797
( 1,977 )
3日目
2,099
( 2,309 )
3日目
1,797
( 1,977 )
3日目
2,099
( 2,309 )
3日目
1,797
( 1,977 )
3日目
2,099
( 2,309 )
3日目

詳細情報

基本情報

コンパクトなバネクランプです(メネジ仕様)。
【特長】
・可動部にゴミの侵入を防ぐシール付きタイプと通常のシール無しタイプがあります。
・耐熱温度:90℃。
・ワークの仮止めに最適です。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

スプリングロケートピン(メネジ) BJ795のレビュー
この商品のレビューはありません

よくあるご質問(FAQ)

Qボルトを取り付ける場合、ともまわりしますか?
A
強く締め付けるとともまわりします。
