エンプラ フラット ヒンジ（オリジナルモデル-CFA-F）（EFH）
- 通常単価(税別)
- 1,037円～1,513円
- 税込単価
- 1,141円～1,664円
通常出荷日：3日目～4日目
【特長】・メネジタイプのフラットヒンジになります（樹脂製）・中央部に大きな空間を設けたヒンジです。ガス...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 旋回角度：max.100°
- 使用温度：max.+80℃ min.-20℃
| 本体 | ピン | メネジ |
|---|---|---|
| ポリアミド つや消しブラック | SUS303 | 黄銅（カドミウム低減材） ニッケルメッキ |
規格表
EFH-SS（メネジ）
| 品番 | W | L | S （±0.25） | P （±0.25） | H | Lf | E | A | D | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| EFH5050SS-90 | 48 | 49.5 | 31 | 30.2 | 20 | 8 | 13 | 18 | 4 | 42 |
EFH-CH（六角穴付きボルト用）
| 品番 | W | L | S （±0.25） | P （±0.25） | H | d | d1 | Lc | E | A | D | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EFH6565CH-90 | 63.5 | 65 | 40 | 40 | 25 | 11 | 6.5 | 6.5 | 16 | 24 | 5 | 62 |
EFH-SH（サラボルト用）
| 品番 | W | L | S （±0.25） | P （±0.25） | H | d | d1 | E | A | D | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| EFH5050SH-90 | 48 | 49.5 | 31 | 30.2 | 20 | 10 | 5.5 | 13 | 18 | 4 | 29 |
注意・禁止事項
- 高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,037円 ( 1,141円 ) | 4日目 |
1,469円 ( 1,616円 ) | 3日目 |
1,513円 ( 1,664円 ) | 3日目 |
詳細情報
基本情報
【特長】
・メネジタイプのフラットヒンジになります（樹脂製）
・中央部に大きな空間を設けたヒンジです。ガスケット付きドアのヒンジとしてご利用できます
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。

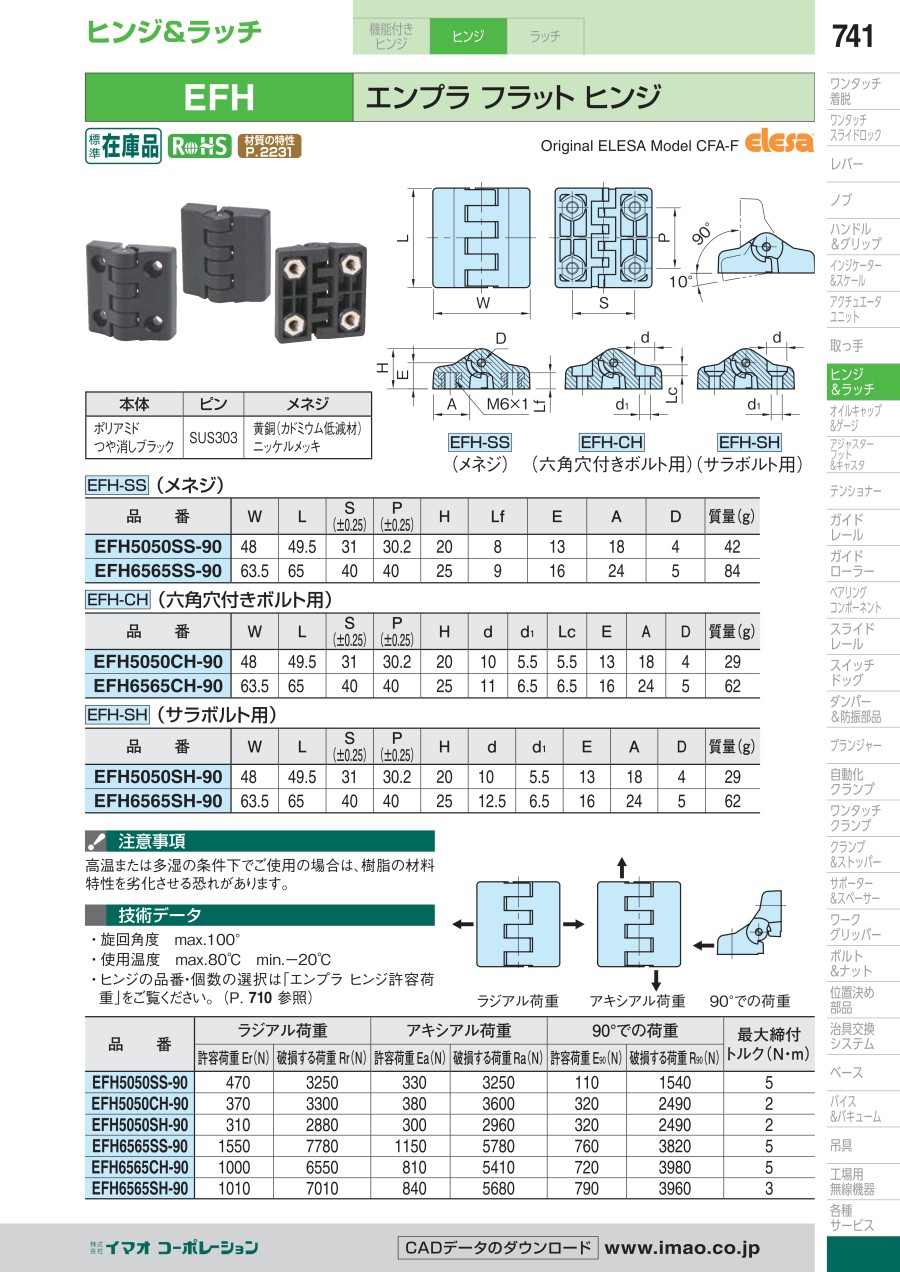

カタログ
