マシナリーヒンジ（ロングタイプ）（MCH）

カタログ |

通常単価(税別): 2,720円～4,849円

税込単価: 2,992円～5,334円

本体左右が異形状のヒンジ。亜鉛ダイキャストの黒色とクロムメッキ、SUS製を用意...

種類
長蝶番・リーフ形蝶番
取付穴タイプ
皿穴
取付方法
ねじ止め
付加機能
なし（通常）
長さ【範囲選択】 (mm)
50.1～60
長さ L (mm)
60
勝手違い
左右兼用
使用環境
標準
旋回角度 (deg)
180

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

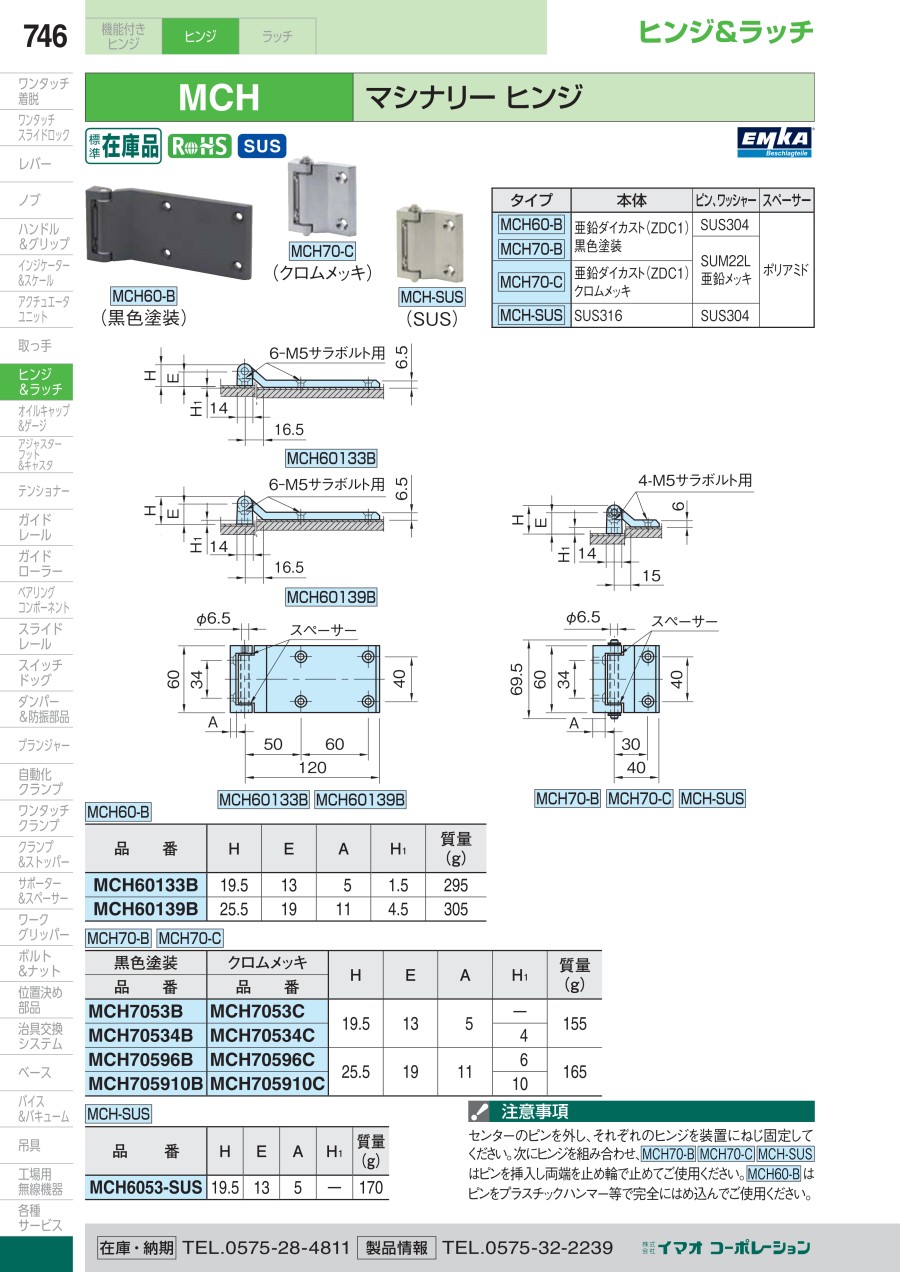

外形図

製品仕様

型番	本体	ピン、ワッシャー	スペーサー
MCH60-B	亜鉛ダイカスト（ZDC1）、黒色塗装	SUS304	ポリアミド
MCH70-B	亜鉛ダイカスト（ZDC1）、黒色塗装	SUM22L 亜鉛メッキ
MCH70-C	亜鉛ダイカスト（ZDC1）、クロムメッキ	SUM22L 亜鉛メッキ
MCH-SUS	SUS316	SUS304

規格表

MCH60-B

型番	H	E	A	H₁	質量（g）
MCH60133B	19.5	13	5	1.5	295
MCH60139B	25.5	19	11	4.5	305

MCH70-B、MCH70-C

黒色塗装	クロムメッキ	H	E	A	H₁	質量（g）
型番		H	E	A	H₁	質量（g）
MCH7053B	MCH7053C	19.5	13	5	-	155
MCH70534B	MCH70534C	19.5	13	5	4	155
MCH70596B	MCH70596C	25.5	19	11	6	165
MCH705910B	MCH705910C	25.5	19	11	10	165

MCH-SUS

型番	H	E	A	H₁	質量（g）
MCH6053-SUS	19.5	13	5	-	170

注意・禁止事項

センターのピンを外し、それぞれのヒンジを装置にねじ固定してください。次にヒンジを組み合わせ、MCH70-B、MCH70-C、MCH-SUSはピンを挿入し両端を止め輪で止めてご使用ください。MCH60-Bはピンをプラスチックハンマー等で完全にはめ込んでご使用ください。
