マシナリー ヒンジ （ショートタイプ）（MCH）
- 通常単価(税別)
- 2,521円～3,094円
- 税込単価
- 2,773円～3,403円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
【特長】・重荷重と軽荷重を用意した亜鉛ダイキャスト製ヒンジ。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
MCH45-B／MCH45-C
MCH60-B／MCH60-C
製品仕様
| タイプ | 本体 | ピン | スペーサー |
|---|---|---|---|
| MCH45-B | 亜鉛ダイカスト（ZDC1） 黒色塗装 | SUS304 | ポリアミド |
| MCH60-B | |||
| MCH45-C | 亜鉛ダイカスト（ZDC1） クロムメッキ | ||
| MCH60-C |
MCH45-B／MCH45-C
| 型番 | 質量（g） | |
|---|---|---|
| 黒色塗装 | クロムメッキ | |
| MCH4524B | MCH4524C | 75 |
規格表
MCH60-B／MCH60-C
| 型番 | H | E | A | C | 質量（g） | |
|---|---|---|---|---|---|---|
| 黒色塗装 | クロムメッキ | |||||
| MCH6025B | MCH6025C | 19.5 | 13 | 9 | 5 | 115 |
| MCH6031B | MCH6031C | 25.5 | 19 | 15 | 11 | 125 |
注意・禁止事項
- MCH60-B／MCH60-Cは、センターのピンを外し、それぞれのヒンジを装置にねじ固定してください。
次にヒンジを組み合わせ、ピンをプラスチックハンマー等で完全にはめ込んでご使用ください。

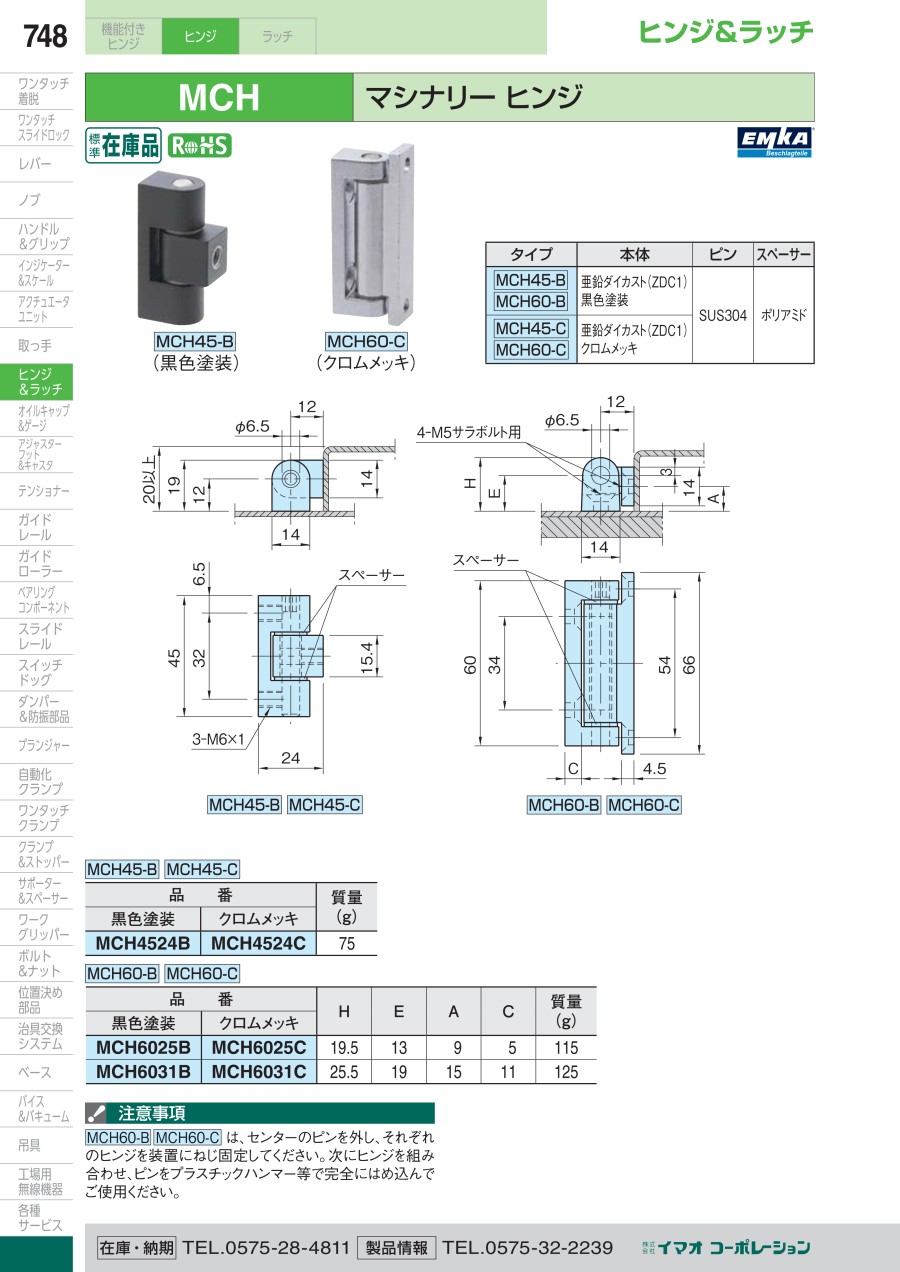

カタログ
