未確定：候補が6型番あります。
数量：

商品情報

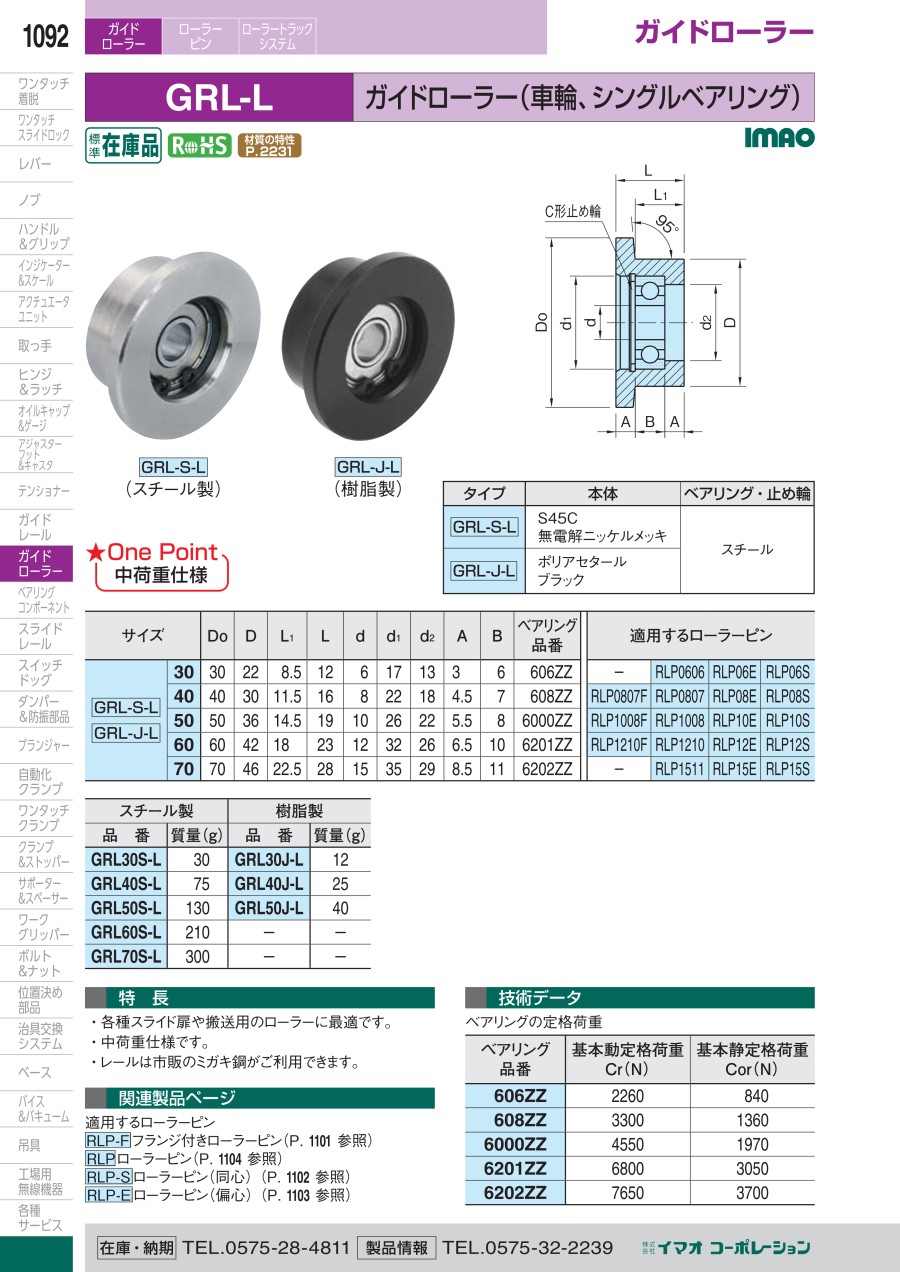

外形図

GRL-J2-Lの寸法図

GRL-J2-L

GRL-J2-Lの寸法図

GRL-J-L

製品仕様

GRL-J2-Lの外観

GRL-J2-Lの外観

GRL-J2-L（本体 : ポリアセタール、ブラック、ペアリング・止め輪 : スチール）

GRL-J-Lの外観

GRL-J-Lの外観

GRL-J-L（本体 : ポリアセタール、ブラック、ペアリング・止め輪 : スチール）

技術データ（ベアリングの定格荷重）

■GRL-J2-L

ベアリング型番基本動定格荷重
Cr（N）		基本静定格荷重
Cor（N）
606ZZ×23,6601,360
608ZZ×25,3402,200
6000ZZ×27,3703,190


■GRL-J-L

ベアリング型番基本動定格荷重
Cr（N）		基本静定格荷重
Cor（N）
606ZZ2,260840
608ZZ3,3001,360
6000ZZ4,5501,970

規格表

タイプDoDL1Ldd1d2ABベアリング型番適用するローラーボルト
GRL-J2-L303022141861713312606ZZ×2RLB0612
40403018.523822184.514608ZZ×2RLB0814
50503622.5271026225.5166000ZZ×2RLB1016
タイプDoDL1Ldd1d2ABベアリング型番適用するローラーピン
GRL-J-L3030228.5126171336606ZZ-RLP0606RLP06ERLP06S
40403011.516822184.57608ZZRLP0807FRLP0807RLP08ERLP08S
50503614.5191026225.586000ZZRLP1008FRLP1008RLP10ERLP10S

型番リスト

表示件数
  • 1
    • 型番
    GRL30J2-L
    GRL30J-L
    GRL40J2-L
    GRL40J-L
    GRL50J2-L
    GRL50J-L

    外径

    (mm)

    底部径

    (mm)

    ローラ幅

    (mm)

    ローラ底部幅

    (mm)

    ベアリング

    仕様

    		RoHS?最小発注数量
    30
    22
    18
    14
    [あり] ダブル
    重荷重
    10
    1個
    30
    22
    12
    8.5
    [あり] シングル
    中荷重
    10
    1個
    40
    30
    23
    18.5
    [あり] ダブル
    重荷重
    10
    1個
    40
    30
    16
    11.5
    [あり] シングル
    中荷重
    10
    1個
    50
    36
    27
    22.5
    [あり] ダブル
    重荷重
    10
    1個
    50
    36
    19
    14.5
    [あり] シングル
    中荷重
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,150円
    ( 3,465円 )
    在庫品1日目当日出荷可能
    2,434円
    ( 2,677円 )
    在庫品1日目当日出荷可能
    3,353円
    ( 3,688円 )
    在庫品1日目当日出荷可能
    2,968円
    ( 3,265円 )
    在庫品1日目当日出荷可能
    3,540円
    ( 3,894円 )
    在庫品1日目当日出荷可能
    2,997円
    ( 3,297円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    車輪形状ガイドローラーです。
    【特長】
    ・各種スライド扉や搬送用のローラーに最適です
    ・中荷重仕様と重荷重仕様あります
    ・レールは市販のミガキ鋼がご利用できます
    ・本体材質は、樹脂製を用意します

    ご注意

    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
