メカニカル部品技術窓口
絞り込み条件
未確定：候補が3型番あります。
外径(mm)
~mm- 50
- 60
- 70
底部径(mm)
~mm- 32
- 38
- 41
ローラ幅(mm)
~mm- 27
- 33
- 39
L1(mm)
~mm- 18.1
- 22.5
- 30.1
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
ガイドローラー（Y型、ダブルベアリング）（GRL-S2-Y）
- 通常単価(税別)
- 3,697円～5,197円
- 税込単価
- 4,067円～5,717円
通常出荷日：在庫品1日目当日出荷可能
V型形状ガイドローラーです。【特長】・各種スライド扉や搬送用ローラに最適です。・重荷重仕様です。・レー...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 本体：S45C、無電解ニッケルメッキ
- ペアリング・止め輪：スチール
| 型番 | 質量 （g） | 適用するローラーボルト |
|---|---|---|
| GRL50S2-Y | 260 | RLB1016 |
| GRL60S2-Y | 450 | RLB1220 |
| GRL70S2-Y | 670 | RLB1522 |
注：D1寸法およびR1の寸法はレールに市販のミガキ丸鋼を利用するときの寸法。
技術データ（ベアリングの定格荷重）
| ベアリング型番 | 基本動定格荷重 Cr（N） | 基本静定格荷重 Cor（N） |
|---|---|---|
| 6000ZZ×2 | 7,370 | 3,190 |
| 6201ZZ×3 | 11,010 | 4,940 |
| 6202ZZ×4 | 12,390 | 5,990 |
規格表
| 型番 | D0 | min. | max. | D2 | L | d | d1 | d2 | L1 | A | B | ベアリング型番 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | R1 | D1 | R1 | |||||||||||
| GRL50S2-Y | 50 | 14 | 26.2 | 20 | 30.3 | 32 | 27 | 10 | 26 | 22 | 18.1 | 5.5 | 16 | 6000ZZ×2 |
| GRL60S2-Y | 60 | 16 | 30.5 | 25 | 36.6 | 38 | 33 | 12 | 32 | 26 | 22.5 | 6.5 | 20 | 6201ZZ×2 |
| GRL70S2-Y | 70 | 22 | 36.1 | 38 | 47.0 | 41 | 39 | 15 | 35 | 29 | 30.1 | 8.5 | 22 | 6202ZZ×2 |

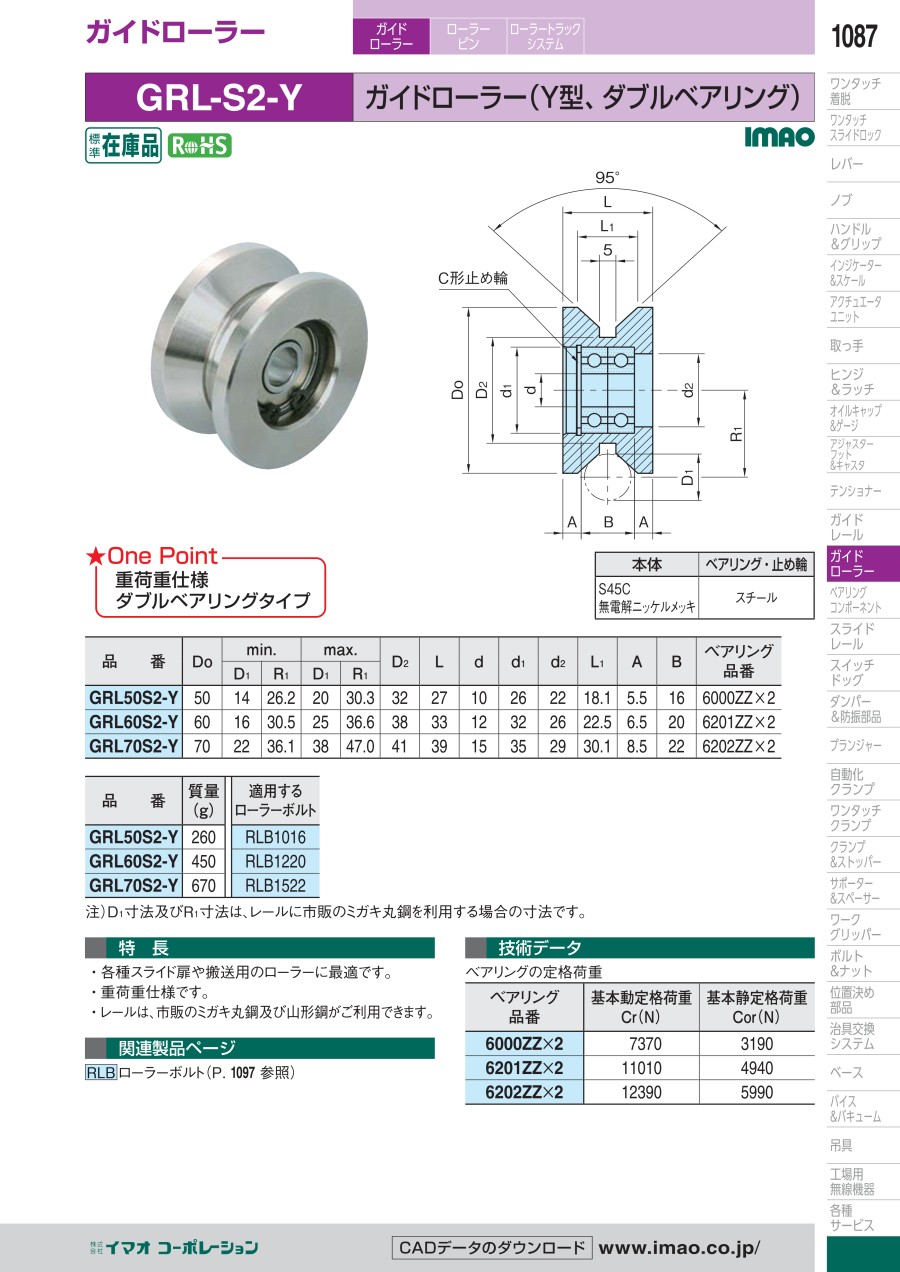

カタログ
商品担当おすすめ
ガイドローラー（Y型、ダブルベアリング）（GRL-S2-Y）のレビュー
走行装置の車輪として
5
5.02022/03/07
二等辺三角鋼の上を走らせる車輪として購入しました
１車輪に2個のベアリングを使用していて丈夫だと思います
別売りで専用軸...もっと読む
0人が参考にしています。
ランナ切り替え
3
3.02019/03/02
いつも大変お世話になっております。
ボルト設計時
よくりようしております
0人が参考にしています。
よくあるご質問（FAQ）
Q専用のレールはありますか？
A
ありません。市販のミガキ丸鋼がご利用いただけます。
