ガイドローラー（V型）（GRL-V）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,010円～7,997円
- 税込単価
- 3,311円～8,797円
六角材レール用ガイドローラーです。【特長】・各種スライド扉や搬送用のローラーに...
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が10型番あります。
商品情報
外形図
製品仕様
GRL-S-V（スチール製）
GRL-SH-V（スチール製、焼入れ品）
GRL-V-SUS（SUS製）
| スチール製 | スチール製、焼入れ品 | SUS製 | 適用するローラーボルト |
|---|---|---|---|
| 型番 | 型番 | 型番 | |
| GRL30S-V | - | - | RLB0612 |
| GRL40S-V | - | GRL40-V-SUS | RLB0814 |
| GRL50S-V | GRL50SH-V | GRL50-V-SUS | RLB1016 |
| GRL60S-V | GRL60SH-V | GRL60-V-SUS | RLB1220 |
| GRL70S-V | - | - | RLB1522 |
技術データ（ベアリングの定格荷重）
| ベアリング型番 | 基本動定格荷重 Cr（N） | 基本静定格荷重 Cor（N） |
|---|---|---|
| 606ZZ×2 | 3,660 | 1,360 |
| 608ZZ×2 | 5,340 | 2,200 |
| 6000ZZ×2 | 7,370 | 3,190 |
| 6201ZZ×2 | 11,010 | 4,940 |
| 6202ZZ×2 | 12,390 | 5,990 |
材質
| タイプ | 本体 | ベアリング | 止め輪 |
|---|---|---|---|
| GRL-S-V | S45C 無電解ニッケルメッキ | スチール | スチール |
| GRL-SH-V | SCM435 四三酸化鉄皮膜 HRC40～45 | ||
| GRL-V-SUS | SUS303 | SUS440C | SUS304 |
規格表
| サイズ | D0 | D | H | L | d | d1 | d2 | A | B | ベアリング型番 | 質量 （g） | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GRL-S-V GRL-SH-V GRL-V-SUS | 30 | 30 | 22 | 14 | 18 | 6 | 17 | 13 | 3 | 12 | 606ZZ×2 | 50 |
| 40 | 40 | 28 | 17 | 23 | 8 | 22 | 18 | 4.5 | 14 | 608ZZ×2 | 115 | |
| 50 | 50 | 34 | 19 | 24 | 10 | 26 | 22 | 4 | 16 | 6000ZZ×2 | 200 | |
| 60 | 60 | 41 | 24 | 32 | 12 | 32 | 26 | 6 | 20 | 6201ZZ×2 | 375 | |
| 70 | 70 | 46 | 30 | 39 | 15 | 35 | 29 | 8.5 | 22 | 6202ZZ×2 | 550 | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,078円 ( 3,386円 ) | 在庫品1日目当日出荷可能 |
4,297円 ( 4,727円 ) | 在庫品1日目当日出荷可能 |
3,010円 ( 3,311円 ) | 3日目 |
6,697円 ( 7,367円 ) | 3日目 |
3,197円 ( 3,517円 ) | 在庫品1日目当日出荷可能 |
4,797円 ( 5,277円 ) | 在庫品1日目当日出荷可能 |
7,997円 ( 8,797円 ) | 在庫品1日目当日出荷可能 |
3,997円 ( 4,397円 ) | 在庫品1日目当日出荷可能 |
5,718円 ( 6,290円 ) | 3日目 |
5,397円 ( 5,937円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
六角材レール用ガイドローラーです。
【特長】
・各種スライド扉や搬送用のローラーに最適です。
・重荷重仕様です。
・レールは市販のミガキ六角鋼が利用できます。
・本体材質は、スチール製とスチール製焼き入れ品、ステンレス製を用意します。
・焼入れ品は耐摩耗性があり、切り粉等の異物かみこみによる損傷を防止します。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

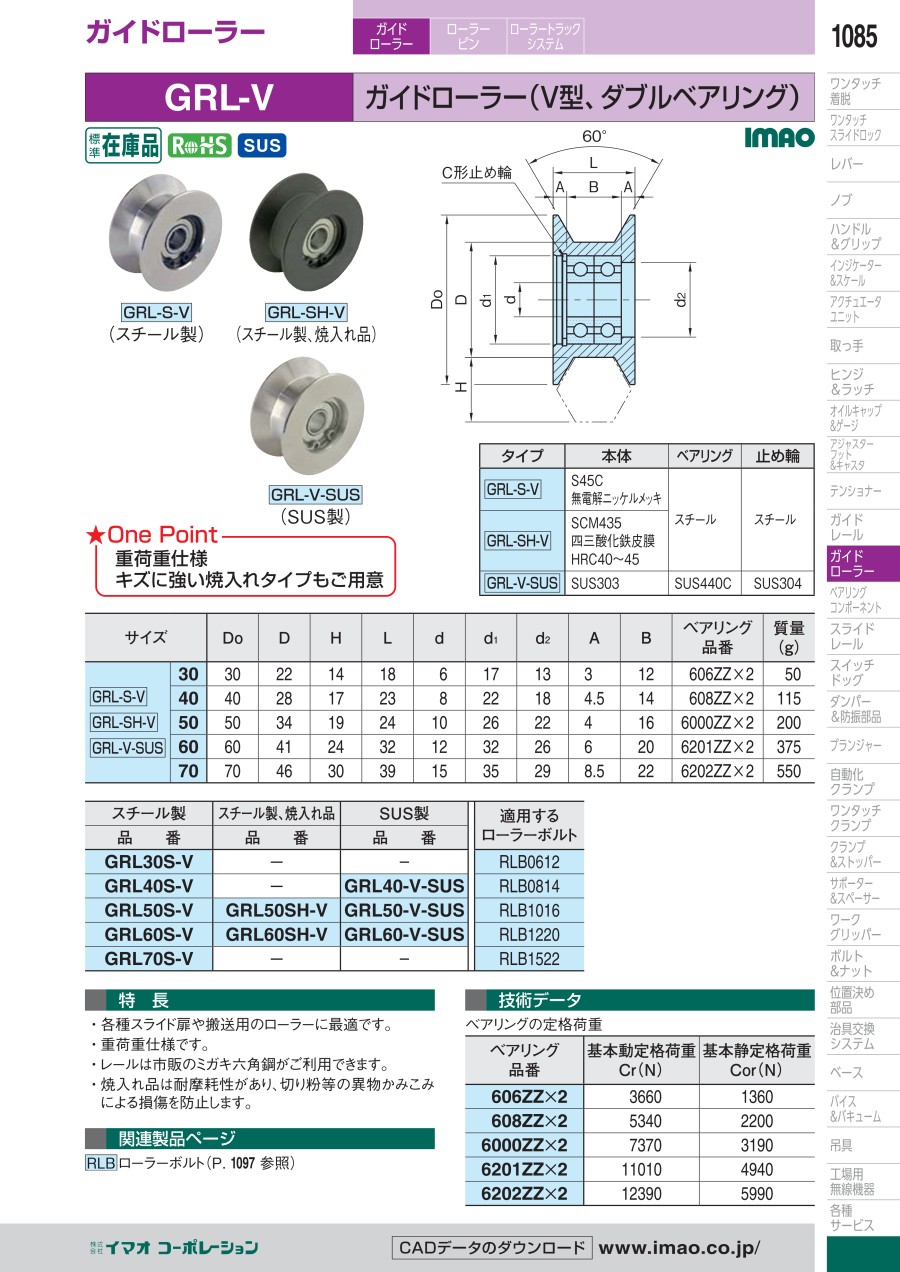

カタログ
商品担当おすすめ
ガイドローラー（V型）（GRL-V）のレビュー
ガイドローラーとして使用
4
4.02021/02/02
安価なため、希望サイズがあえば自作せず、よく購入します。
もう少し大サイズが欲しい時もあるので、
サイズが豊富だとさらに...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q本体に焼きが入っているタイプは50SH-V、60SH-V以外はありますか？
A
ありません。
